现浇箱梁预应力工程施工设计方案

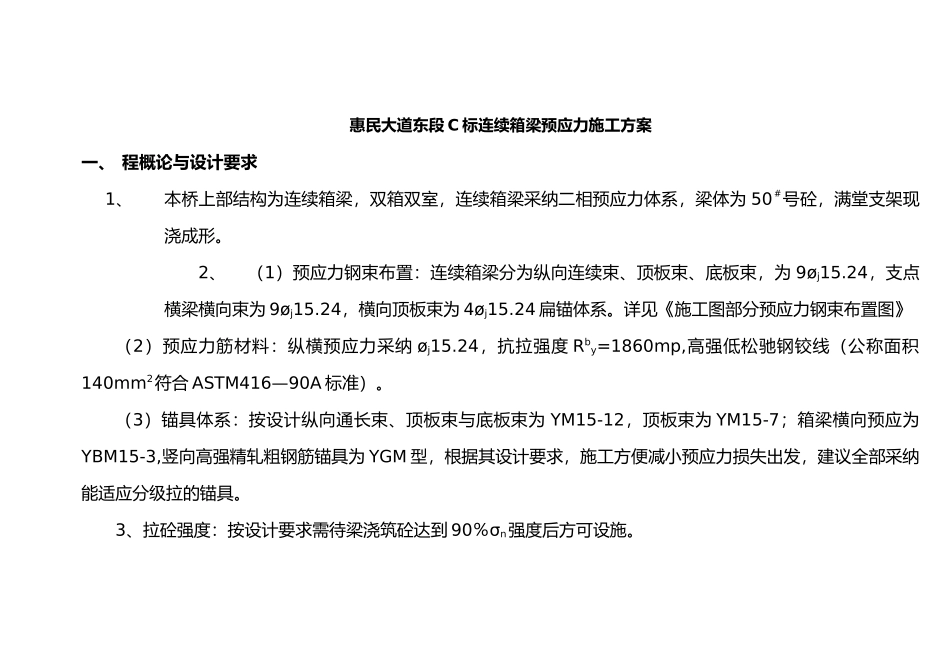

惠民大道东段 C 标连续箱梁预应力施工方案一、 程概论与设计要求1、本桥上部结构为连续箱梁，双箱双室，连续箱梁采纳二相预应力体系，梁体为 50＃号砼，满堂支架现浇成形。2、（1）预应力钢束布置：连续箱梁分为纵向连续束、顶板束、底板束，为 9øj15.24，支点横梁横向束为 9øj15.24，横向顶板束为 4øj15.24 扁锚体系。详见《施工图部分预应力钢束布置图》（2）预应力筋材料：纵横预应力采纳 øj15.24，抗拉强度 Rby=1860mp,高强低松驰钢铰线（公称面积140mm2符合 ASTM416—90A 标准）。（3）锚具体系：按设计纵向通长束、顶板束与底板束为 YM15-12，顶板束为 YM15-7；箱梁横向预应为YBM15-3,竖向高强精轧粗钢筋锚具为 YGM 型，根据其设计要求，施工方便减小预应力损失出发，建议全部采纳能适应分级拉的锚具。3、拉砼强度：按设计要求需待梁浇筑砼达到 90％σn强度后方可设施。4、成孔：孔道采纳预埋波纹管成孔。考虑其结构特别性，横均采纳先行穿束，竖向束 ø45 波纹管。波纹管直径（径）7 孔为 ø65mm,12 孔 ø90-100mm，竖向束 ø45 波纹管。5、方案编制依据：《公路桥涵施工规》、《公路桥涵设计手册预应力分册》、《本桥施工图》。二、预应力拉施工1、梁体预应力布束本梁体按整体现浇施工设计，箱梁横断面为双箱双室等截面结构，顶面宽 12m，底宽 6m，梁高 1.8m，跨中，左右箱臂厚 40m，板与底板厚分别 25cm、3cOm（支点除外），梁体为三相预体系，①纵向束可分为顶板束，全桥共 22-17φj15.24；底板束 15-12φj15.24；②支点横梁横向预应力束一端拉，拉端与锚固端交错布置，与构造钢筋相交时，适当移动构造钢筋位置，顶板横向束平面布置间距 45~60cm。2、拉工艺：纵向预应力筋，按设计要求采纳两端同时对称拉，即采纳 YCW-250 千斤顶二套进行对称拉，对由于千斤顶油缸引伸量与操作要求限制，当伸长量在 30cm 以上的预应力束实行分级拉工艺；支点横梁横向束采纳 YCW-250 千斤顶一端拉,顶板横向束 YDC-25 单根拉。工艺流程如下：钢筋骨架绑架定位支架设置波 纹 管 埋 置穿 束锚具准备预应力钢材制作压浆孔、排气孔设置骨架验收砼施工调束、清孔张拉锚固压砼试块制作水泥浆试块3、拉顺序：按《施工桥规》与设计要求各束顺序如下：压 浆切头封锚检较设备（1）纵向束施工：按先整体后局部，先拉受拉砼区预应束，后拉受压砼区预应力束；先拉靠近中性轴截面束先长束后短束，横截面交错对称施工...
