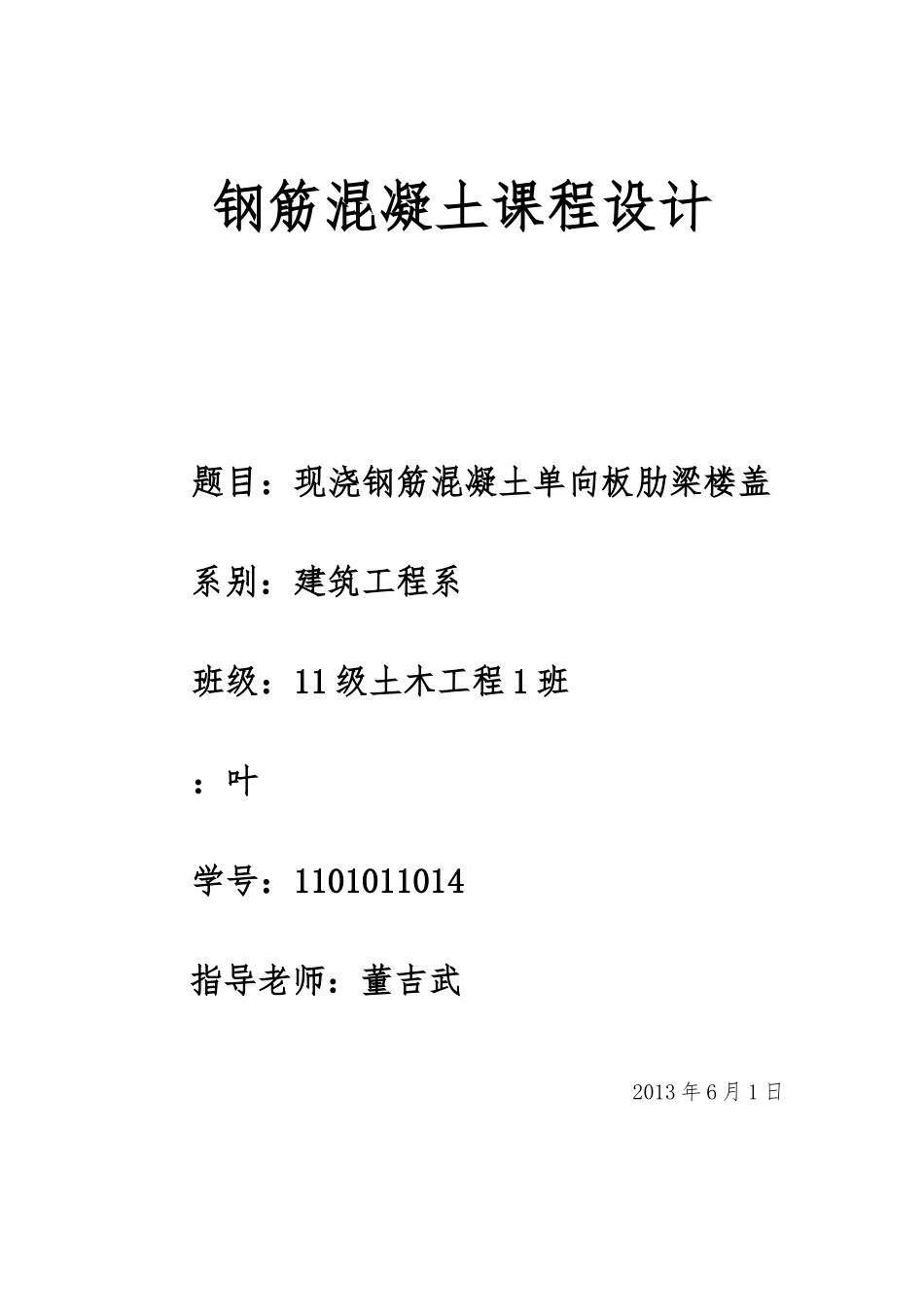

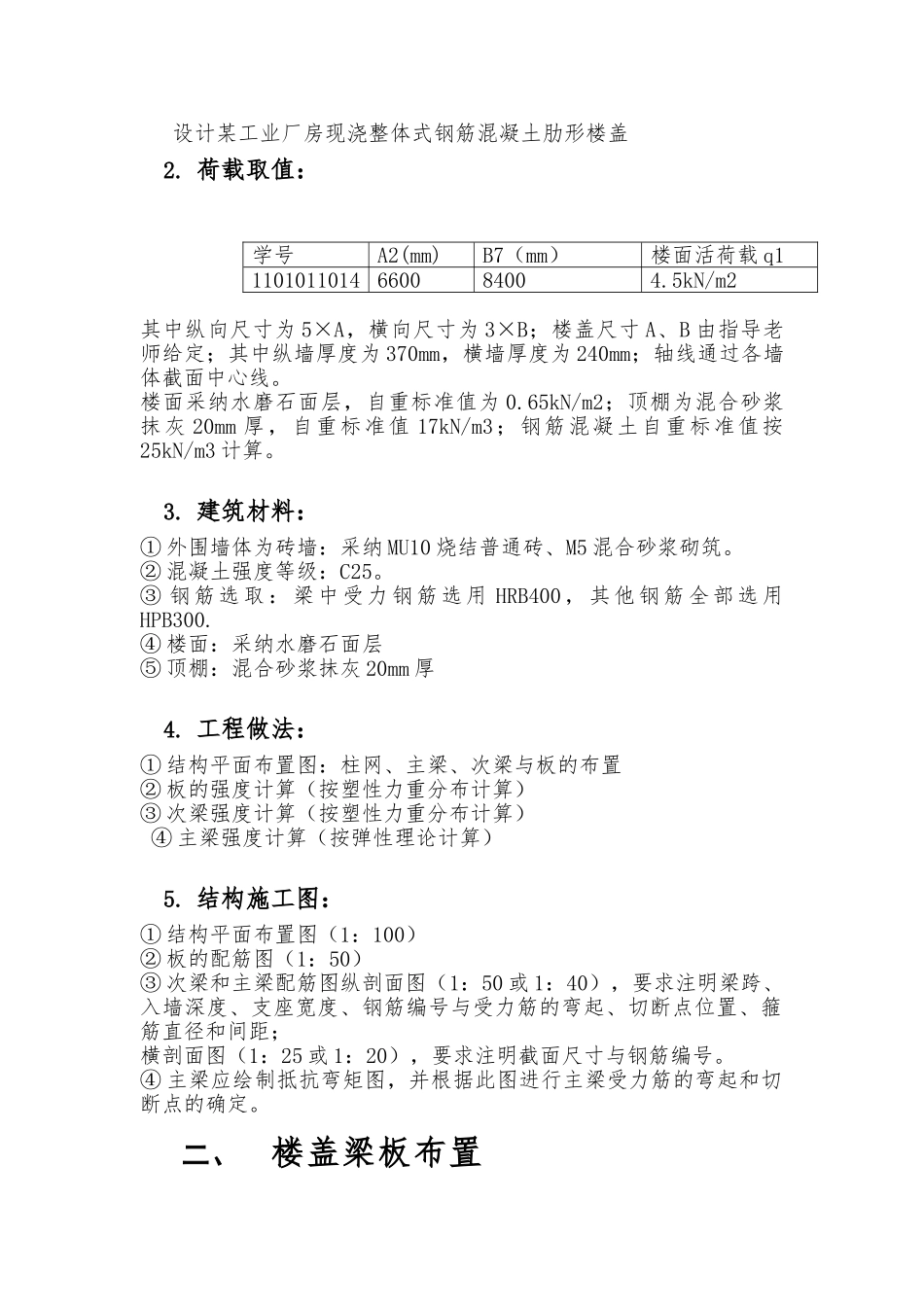

钢筋混凝土课程设计题目：现浇钢筋混凝土单向板肋梁楼盖 系别：建筑工程系 班级：11 级土木工程 1 班 ：叶 学号：1101011014指导老师：董吉武2013 年 6 月 1 日现浇钢筋混凝土单向板肋梁楼盖计算书目录一、原始资料 1二、楼盖梁板布置 3三、单向板设计 4四、次梁设计 7五、主梁设计 13六、施工图说明 21七、参考文献 24八、课程设计总结 24一、原始资料1. 设计题目：设计某工业厂房现浇整体式钢筋混凝土肋形楼盖2. 荷载取值：学号A2(mm)B7（mm）楼面活荷载 q11101011014 660084004.5kN/m2其中纵向尺寸为 5×A，横向尺寸为 3×B；楼盖尺寸 A、B 由指导老师给定；其中纵墙厚度为 370mm，横墙厚度为 240mm；轴线通过各墙体截面中心线。楼面采纳水磨石面层，自重标准值为 0.65kN/m2；顶棚为混合砂浆抹灰 20mm 厚，自重标准值 17kN/m3；钢筋混凝土自重标准值按25kN/m3 计算。3. 建筑材料：① 外围墙体为砖墙：采纳 MU10 烧结普通砖、M5 混合砂浆砌筑。② 混凝土强度等级：C25。③ 钢筋选取：梁中受力钢筋选用 HRB400，其他钢筋全部选用HPB300.④ 楼面：采纳水磨石面层⑤ 顶棚：混合砂浆抹灰 20mm 厚4. 工程做法：① 结构平面布置图：柱网、主梁、次梁与板的布置② 板的强度计算（按塑性力重分布计算）③ 次梁强度计算（按塑性力重分布计算）④ 主梁强度计算（按弹性理论计算）5. 结构施工图：① 结构平面布置图（1：100）② 板的配筋图（1：50）③ 次梁和主梁配筋图纵剖面图（1：50 或 1：40），要求注明梁跨、入墙深度、支座宽度、钢筋编号与受力筋的弯起、切断点位置、箍筋直径和间距；横剖面图（1：25 或 1：20），要求注明截面尺寸与钢筋编号。④ 主梁应绘制抵抗弯矩图，并根据此图进行主梁受力筋的弯起和切断点的确定。二、楼盖梁板布置1. 总体：主梁沿横向布置，次梁沿纵向布置。主梁的跨度为8.4m，次梁的跨度为 6.6m，主梁每跨布置两根次梁，板的跨度为 2.8m， 1/ 2=6.6/2.8=2.4>2，因此按单向板设计。2. 柱：截面尺寸为 350mm×350mm。3. 板 ： 按 高 跨 比 条 件 ， 对 于 两 端 连 续 的 单 向 板 ， 当h≥2800/40=70mm 时，满足刚度要求，一般不必作使用阶段的挠度和裂缝宽度验算。对于工业建筑的楼板，要求，取板厚。4. 次 梁 ： 截 面 高 度 应 满 足 h ＝/18 ～/12=6600/18 ～6600/12=367～550 mm，取 h=450mm.。截面宽度，...
