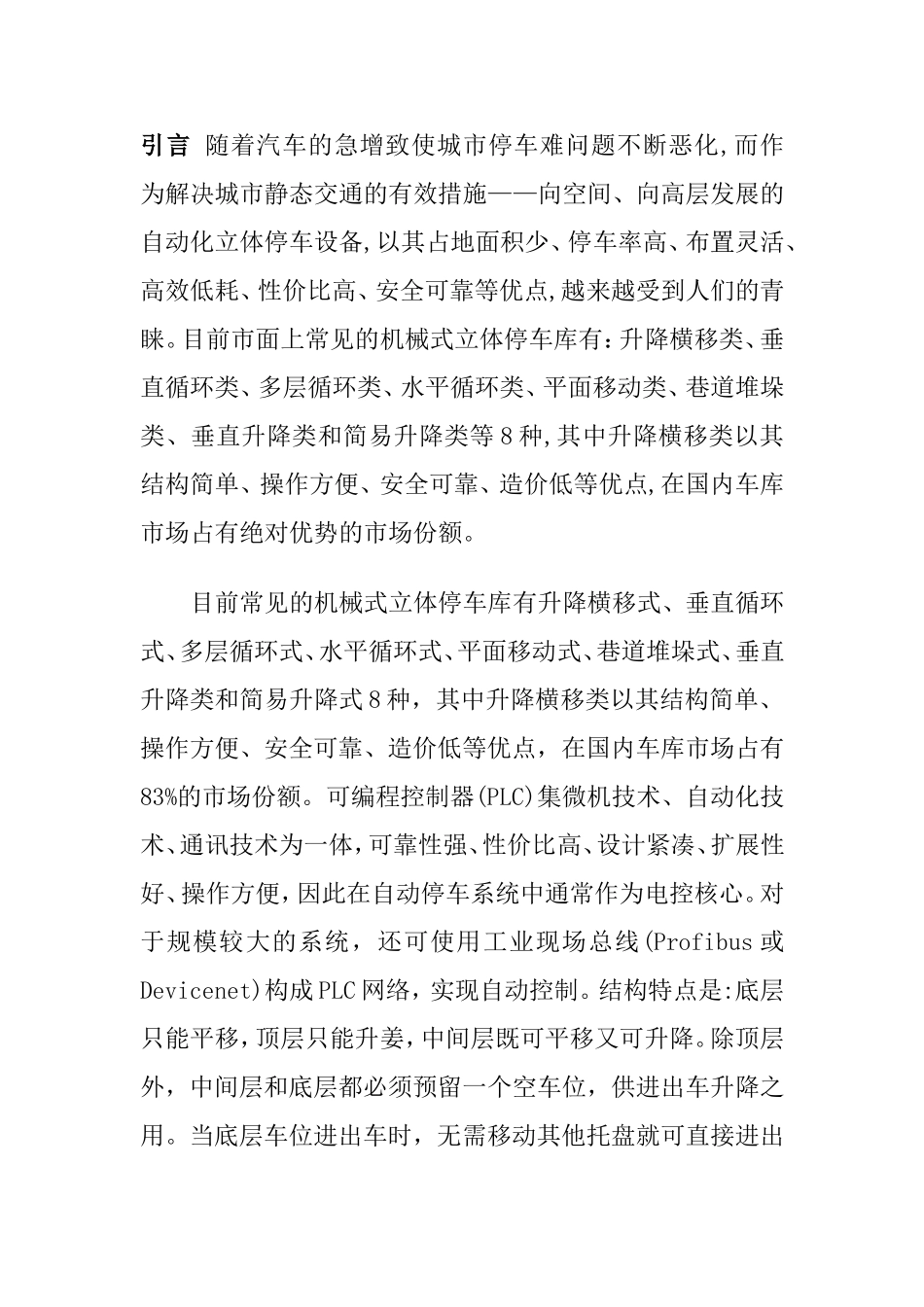

高层立体车库中的 PLC 技术应用研究7摘要 自动立体车库具有广阔的发展前景。本文介绍了立体车库发展状况以及立体车库的主要功能与优越性，并进一步结合给出了一个物业小区内地下三层升降横移式立体车库的设计与实现方案的实践操作来阐述 PLC 的应用。同时本文还介绍了基于可编程控制器(PLC)和 Profibus 总线的车库控制系统,简述了多层升降横移立体停车库工作原理和结构特点，通过 PLC 软件设计及其优化,实现了立体车库的自动控制。升降横移类立体车库的控制系统通过采用 PLC 和Profibus 现场总线控制,使整个控制系统的可靠性大大提高,满足了车库的控制功能与使用性能的要求,完全实现了进出车的智能控制。系统还在硬件设计上采用了手动、半自动和全自动多级冗余控制方式,配合软件/硬件连锁保护,大大提高了系统的可靠性;同时,由于 PLC 软件设计上的优化处理,使得本系统对于车位的扩展实现较为简便;此外,软件设计还采用了“并行分支与汇合”的技巧,从而大大缩短了进出车时间,提高了工作效率。关键词 PLC Profibus 立体停车库 多层升降横移 控制系统应用 载车盘 认趾开关 引言 随着汽车的急增致使城市停车难问题不断恶化,而作为解决城市静态交通的有效措施——向空间、向高层发展的自动化立体停车设备,以其占地面积少、停车率高、布置灵活、高效低耗、性价比高、安全可靠等优点,越来越受到人们的青睐。目前市面上常见的机械式立体停车库有：升降横移类、垂直循环类、多层循环类、水平循环类、平面移动类、巷道堆垛类、垂直升降类和简易升降类等 8 种,其中升降横移类以其结构简单、操作方便、安全可靠、造价低等优点,在国内车库市场占有绝对优势的市场份额。目前常见的机械式立体停车库有升降横移式、垂直循环式、多层循环式、水平循环式、平面移动式、巷道堆垛式、垂直升降类和简易升降式 8 种，其中升降横移类以其结构简单、操作方便、安全可靠、造价低等优点，在国内车库市场占有83%的市场份额。可编程控制器(PLC)集微机技术、自动化技术、通讯技术为一体，可靠性强、性价比高、设计紧凑、扩展性好、操作方便，因此在自动停车系统中通常作为电控核心。对于规模较大的系统，还可使用工业现场总线(Profibus 或Devicenet)构成 PLC 网络，实现自动控制。结构特点是:底层只能平移，顶层只能升姜，中间层既可平移又可升降。除顶层外，中间层和底层都必须预留一个空车位，供进出车升降之用。当底层车位进出车时，无需移动其他...
