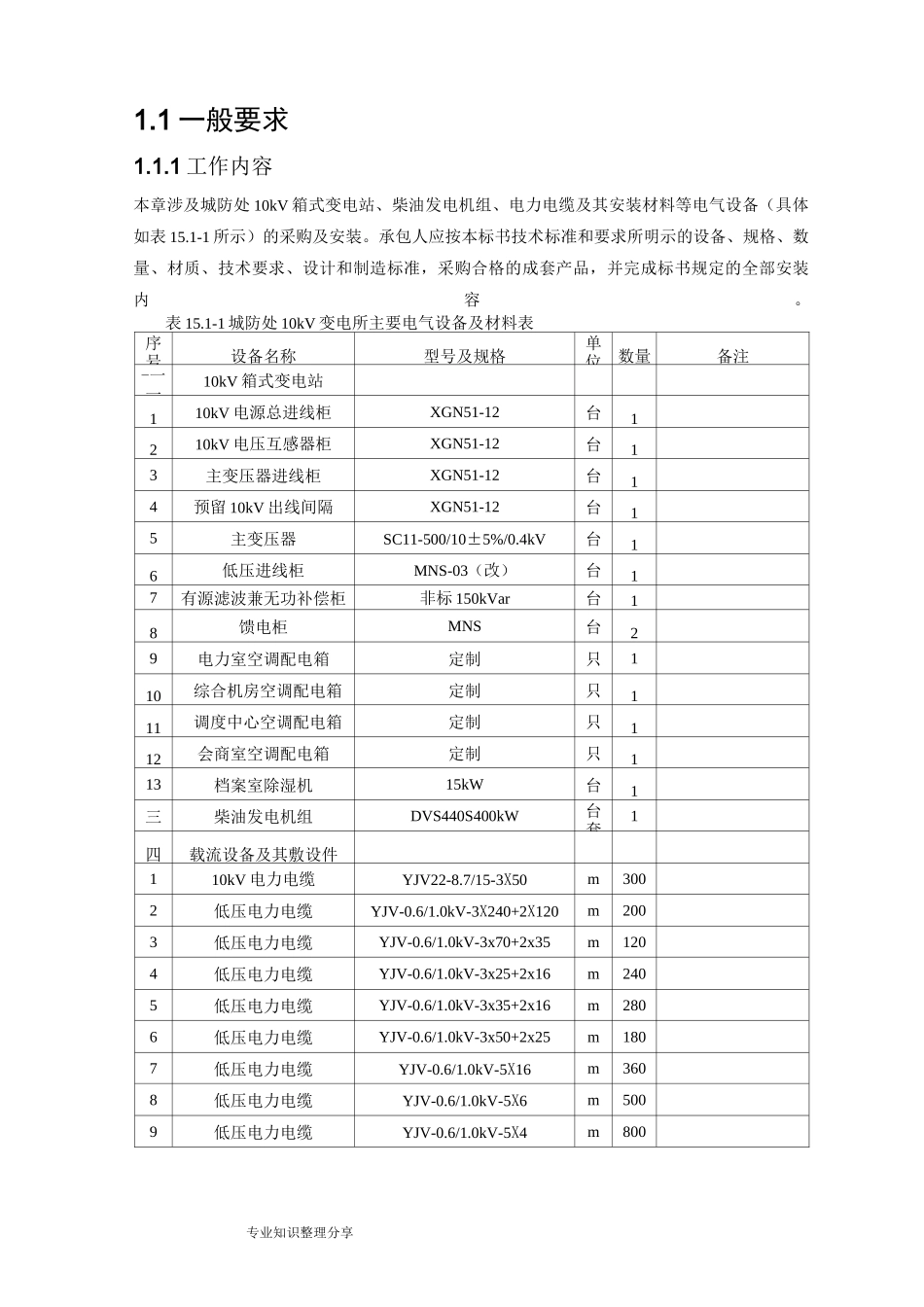

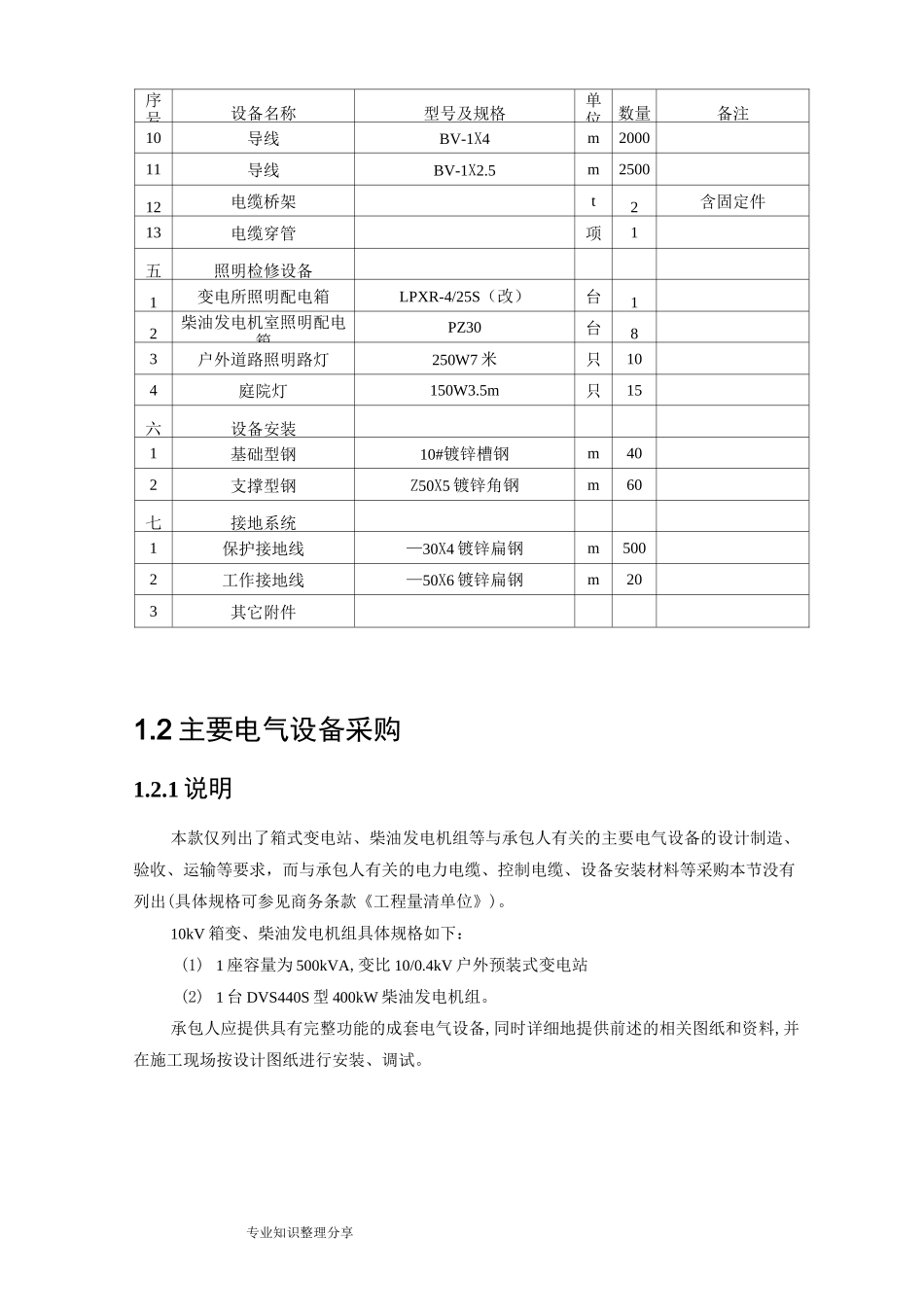

专业知识整理分享1.1 一般要求1.1.1 工作内容本章涉及城防处 10kV 箱式变电站、柴油发电机组、电力电缆及其安装材料等电气设备（具体如表 15.1-1 所示）的采购及安装。承包人应按本标书技术标准和要求所明示的设备、规格、数量、材质、技术要求、设计和制造标准，采购合格的成套产品，并完成标书规定的全部安装内容。表 15.1-1 城防处 10kV 变电所主要电气设备及材料表序号设备名称型号及规格单位数量备注-一一10kV 箱式变电站110kV 电源总进线柜XGN51-12台1210kV 电压互感器柜XGN51-12台13主变压器进线柜XGN51-12台14预留 10kV 出线间隔XGN51-12台15主变压器SC11-500/10±5%/0.4kV台16低压进线柜MNS-03（改）台17有源滤波兼无功补偿柜非标 150kVar台18馈电柜MNS台29电力室空调配电箱定制只110综合机房空调配电箱定制只111调度中心空调配电箱定制只112会商室空调配电箱定制只113档案室除湿机15kW台1三柴油发电机组DVS440S400kW台套1四载流设备及其敷设件110kV 电力电缆YJV22-8.7/15-3X50m3002低压电力电缆YJV-0.6/1.0kV-3X240+2X120m2003低压电力电缆YJV-0.6/1.0kV-3x70+2x35m1204低压电力电缆YJV-0.6/1.0kV-3x25+2x16m2405低压电力电缆YJV-0.6/1.0kV-3x35+2x16m2806低压电力电缆YJV-0.6/1.0kV-3x50+2x25m1807低压电力电缆YJV-0.6/1.0kV-5X16m3608低压电力电缆YJV-0.6/1.0kV-5X6m5009低压电力电缆YJV-0.6/1.0kV-5X4m800专业知识整理分享序号设备名称型号及规格单位数量备注10导线BV-1X4m200011导线BV-1X2.5m250012电缆桥架t2含固定件13电缆穿管项1五照明检修设备1变电所照明配电箱LPXR-4/25S（改）台12柴油发电机室照明配电箱PZ30台83户外道路照明路灯250W7 米只104庭院灯150W3.5m只15六设备安装1基础型钢10#镀锌槽钢m402支撑型钢Z50X5 镀锌角钢m60七接地系统1保护接地线—30X4 镀锌扁钢m5002工作接地线—50X6 镀锌扁钢m203其它附件1.2 主要电气设备采购1.2.1 说明本款仅列出了箱式变电站、柴油发电机组等与承包人有关的主要电气设备的设计制造、验收、运输等要求，而与承包人有关的电力电缆、控制电缆、设备安装材料等采购本节没有列出(具体规格可参见商务条款《工程量清单位》)。10kV 箱变、柴油发电机组具体规格如下：(1) 1 座容量为 500kVA,变比 10/0.4kV 户外预装式变电站(2) 1 台 DVS440S 型 400kW 柴油发电机组。承包人应提供具有完整功能的成套电气设备,同时详细地提供前述的相关图纸和资料,并在施工现...
