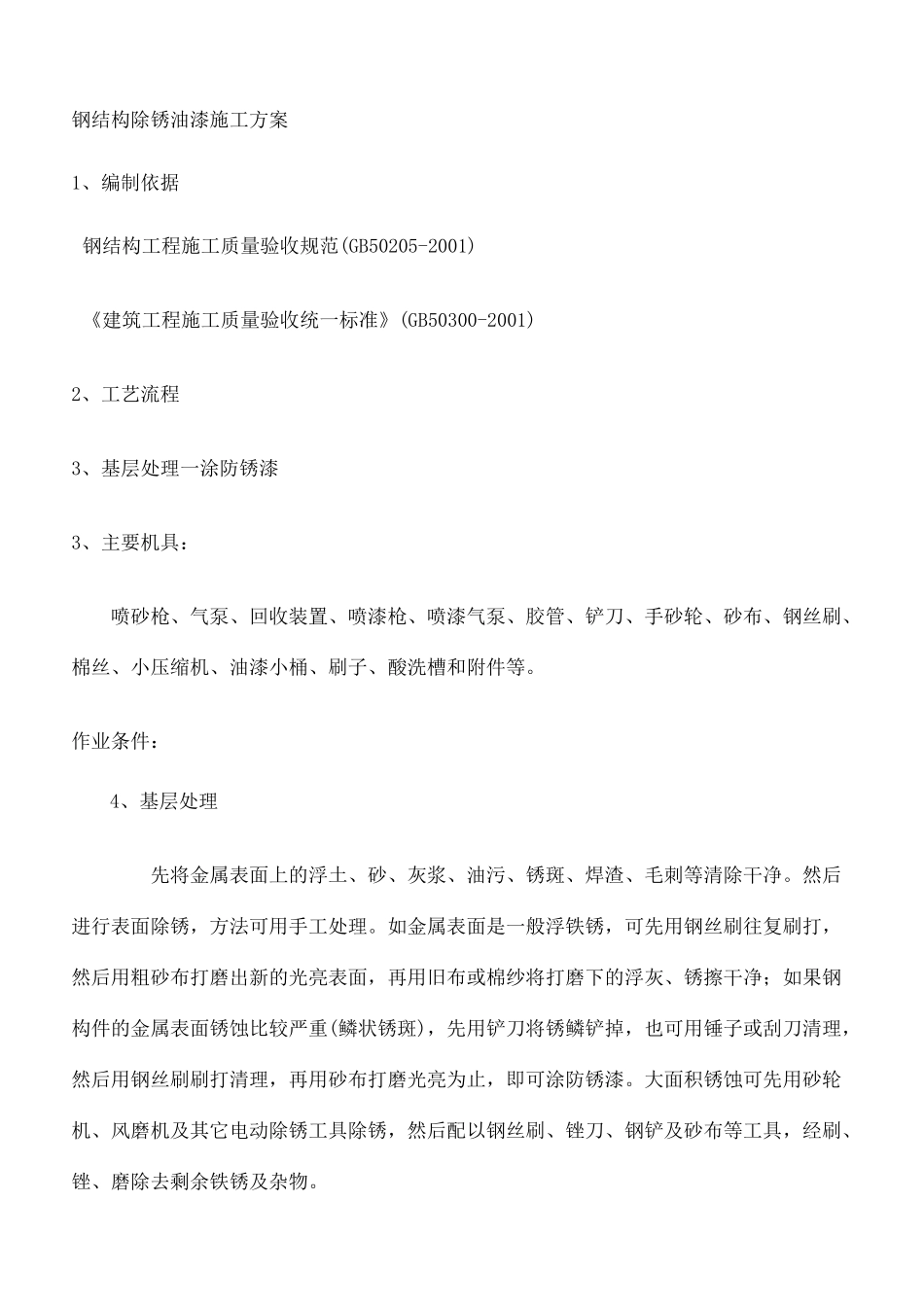

钢结构除锈油漆施工方案BX968T-XBB8968-NNJ668-MM9N]钢结构除锈油漆施工方案1、编制依据钢结构工程施工质量验收规范(GB50205-2001)《建筑工程施工质量验收统一标准》(GB50300-2001)2、工艺流程3、基层处理一涂防锈漆3、主要机具：喷砂枪、气泵、回收装置、喷漆枪、喷漆气泵、胶管、铲刀、手砂轮、砂布、钢丝刷、棉丝、小压缩机、油漆小桶、刷子、酸洗槽和附件等
作业条件：4、基层处理先将金属表面上的浮土、砂、灰浆、油污、锈斑、焊渣、毛刺等清除干净
然后进行表面除锈，方法可用手工处理
如金属表面是一般浮铁锈，可先用钢丝刷往复刷打，然后用粗砂布打磨出新的光亮表面，再用旧布或棉纱将打磨下的浮灰、锈擦干净；如果钢构件的金属表面锈蚀比较严重(鳞状锈斑)，先用铲刀将锈鳞铲掉，也可用锤子或刮刀清理，然后用钢丝刷刷打清理，再用砂布打磨光亮为止，即可涂防锈漆
大面积锈蚀可先用砂轮机、风磨机及其它电动除锈工具除锈，然后配以钢丝刷、锉刀、钢铲及砂布等工具，经刷、锉、磨除去剩余铁锈及杂物
4、涂防锈漆涂防锈漆时，构件表面必须干燥，如有水珠、水气必须擦干
施涂时一定要涂刷到位、刷满、刷匀
对小型钢结构构件或金属制品花样复杂的可两人合作，一人用棉纱蘸漆揩擦；一人用油刷理顺、理通
对于钢构件中不易涂刷到的缝隙隙处（如角钢组合构件的角钢背），应在拼装前将拼合缝隙处的除锈和涂漆等工序做完，但铆孔内不得涂入涂料，以免铆接后钉眼中有夹渣
5、应注意的质量问题涂层作业气温应在 5〜38°C 之间为宜，当天气温度低于 5°C 时，应选用相应的低温涂层材料施涂
当气温高于 40C 时，应停止涂层作业
因构件温度超过 40°C 时，在钢材表面涂刷油漆会产生气泡，降低漆膜的附着力
当空气湿度大于 85%，或构件表面有结露时，不宜进行涂层作业
6、安全环保措施各类油漆和其他易燃、有毒材料，应
