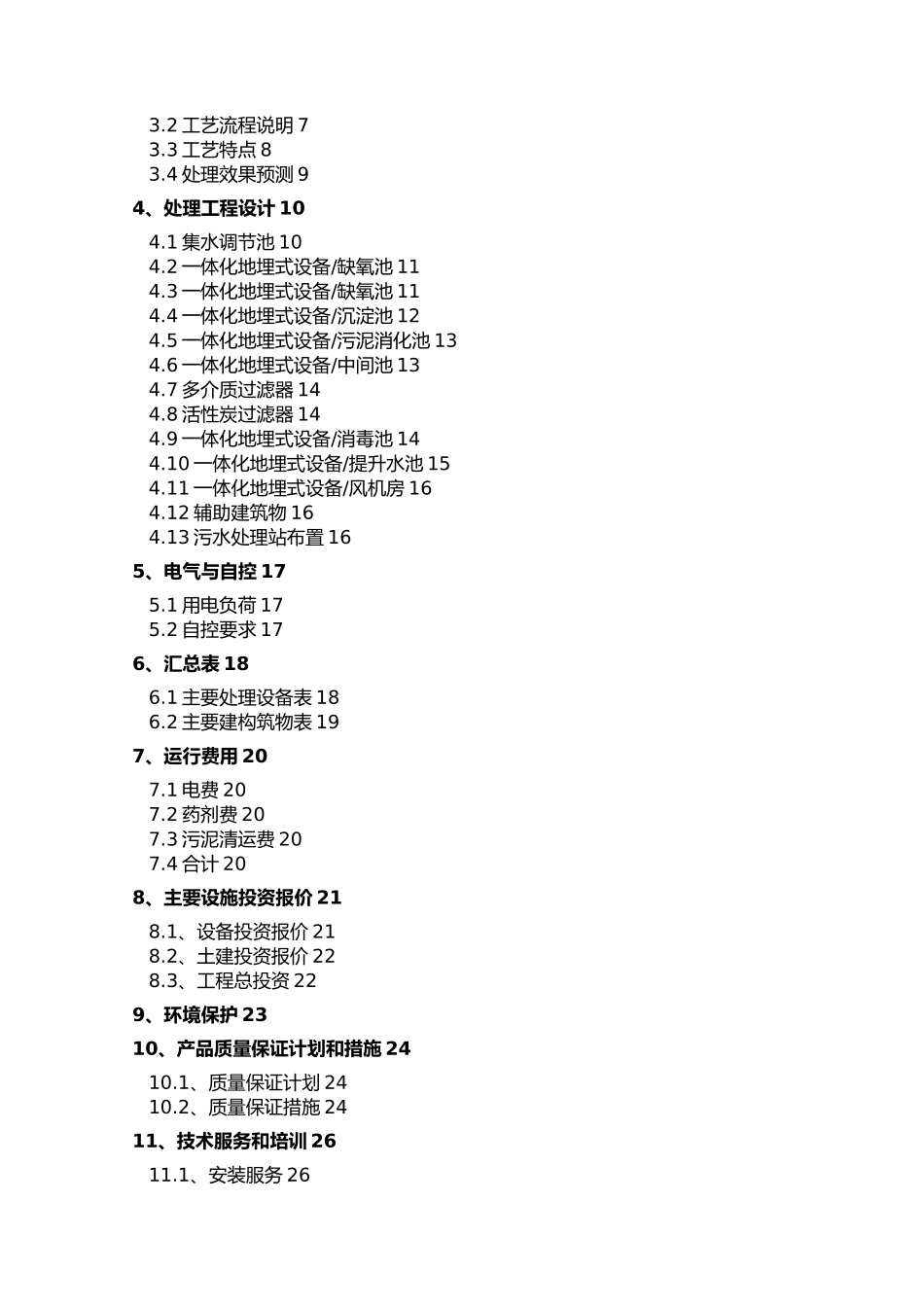

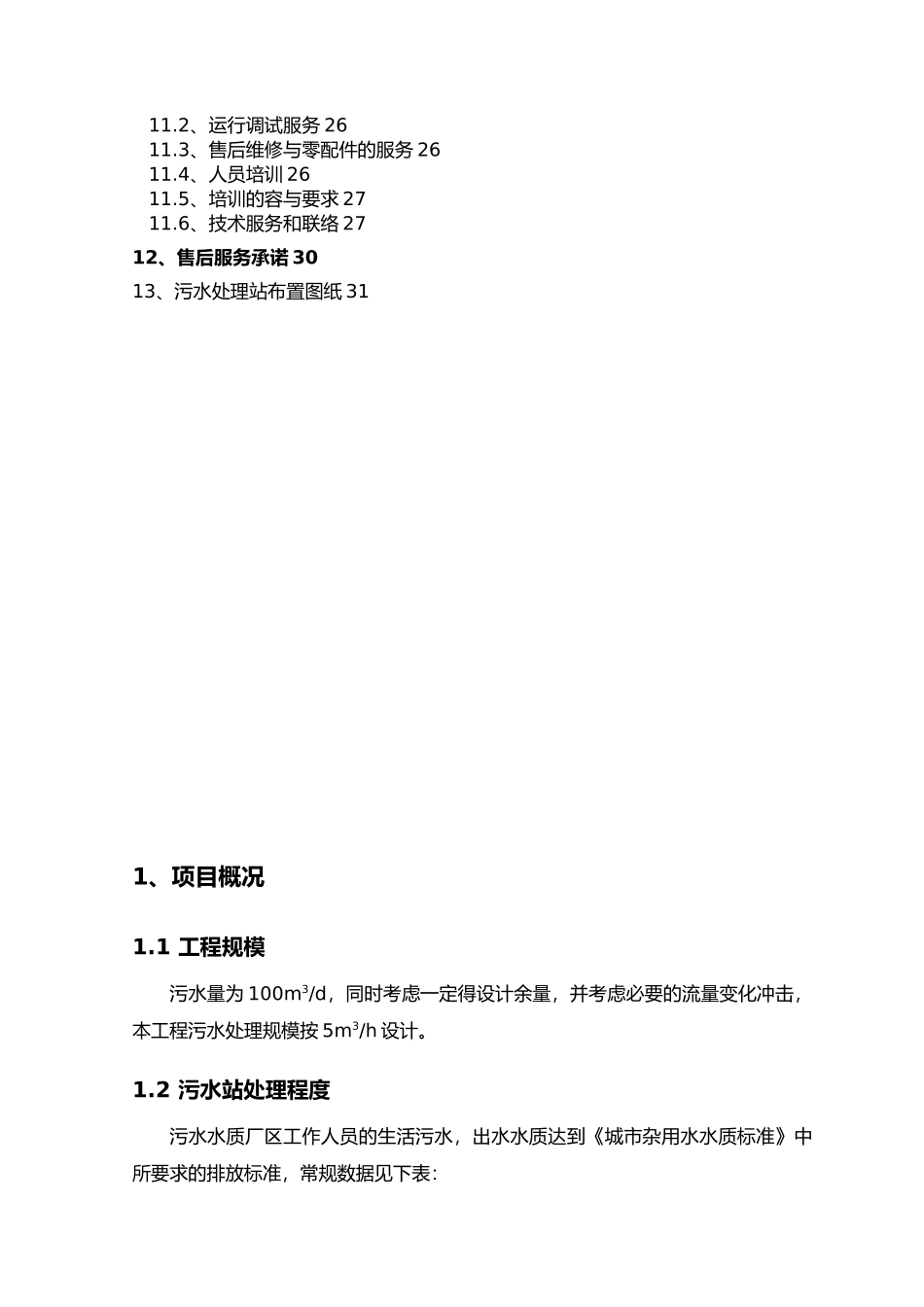

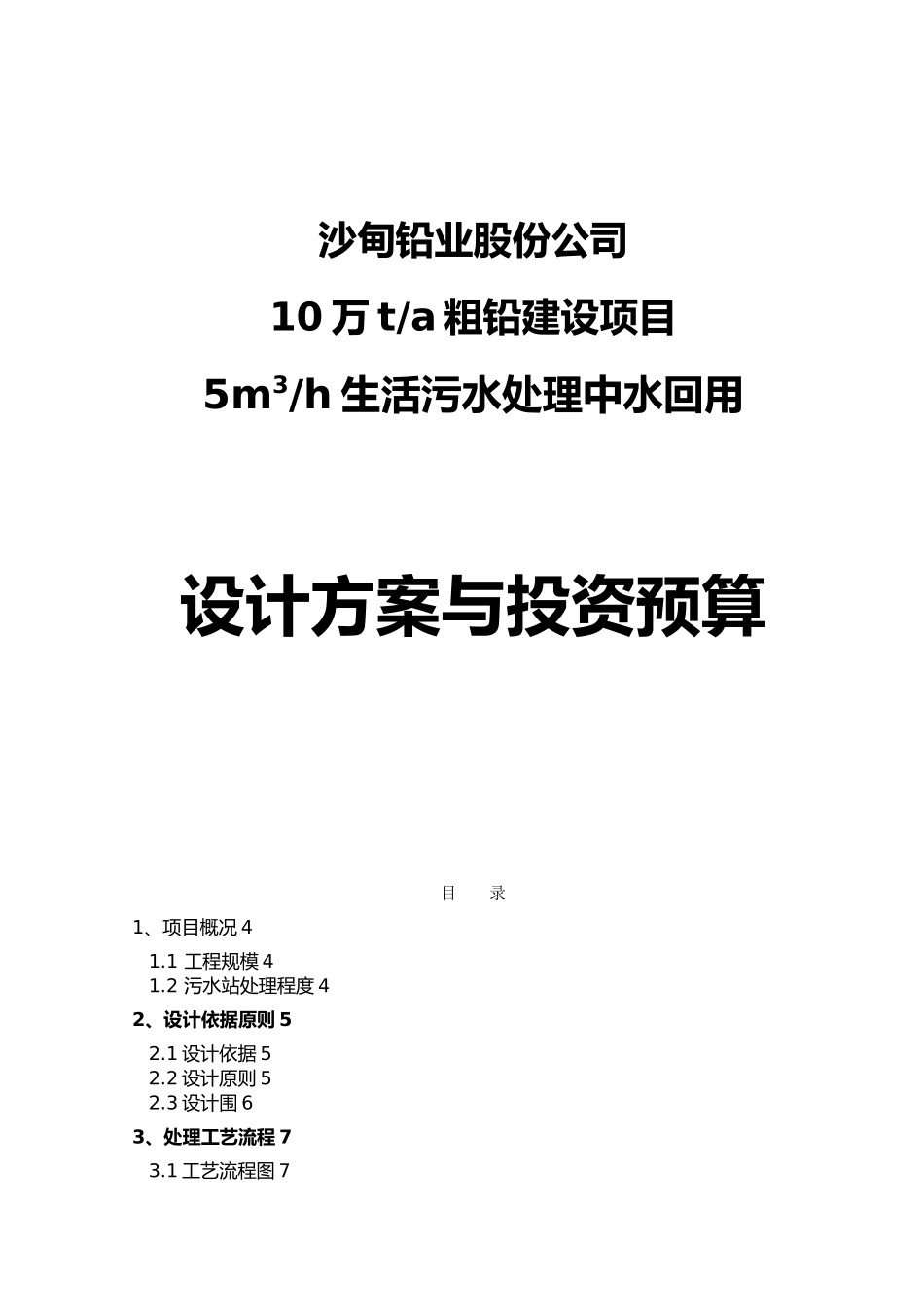

沙甸铅业股份公司10 万 t/a 粗铅建设项目5m3/h 生活污水处理中水回用设计方案与投资预算目 录1、项目概况 41.1 工程规模 41.2 污水站处理程度 42、设计依据原则 52.1 设计依据 52.2 设计原则 52.3 设计围 63、处理工艺流程 73.1 工艺流程图 73.2 工艺流程说明 73.3 工艺特点 83.4 处理效果预测 94、处理工程设计 104.1 集水调节池 104.2 一体化地埋式设备/缺氧池 114.3 一体化地埋式设备/缺氧池 114.4 一体化地埋式设备/沉淀池 124.5 一体化地埋式设备/污泥消化池 134.6 一体化地埋式设备/中间池 134.7 多介质过滤器 144.8 活性炭过滤器 144.9 一体化地埋式设备/消毒池 144.10 一体化地埋式设备/提升水池 154.11 一体化地埋式设备/风机房 164.12 辅助建筑物 164.13 污水处理站布置 165、电气与自控 175.1 用电负荷 175.2 自控要求 176、汇总表 186.1 主要处理设备表 186.2 主要建构筑物表 197、运行费用 207.1 电费 207.2 药剂费 207.3 污泥清运费 207.4 合计 208、主要设施投资报价 218.1、设备投资报价 218.2、土建投资报价 228.3、工程总投资 229、环境保护 2310、产品质量保证计划和措施 2410.1、质量保证计划 2410.2、质量保证措施 2411、技术服务和培训 2611.1、安装服务 2611.2、运行调试服务 2611.3、售后维修与零配件的服务 2611.4、人员培训 2611.5、培训的容与要求 2711.6、技术服务和联络 2712、售后服务承诺 3013、污水处理站布置图纸 311、项目概况1.1 工程规模污水量为 100m3/d，同时考虑一定得设计余量，并考虑必要的流量变化冲击，本工程污水处理规模按 5m3/h 设计。1.2 污水站处理程度污水水质厂区工作人员的生活污水，出水水质达到《城市杂用水水质标准》中所要求的排放标准，常规数据见下表：项目进水水质（mg/L）出水水质（mg/L）BOD5≤200≤10 CODcr≤400≤50PH6-96-9SS≤300≤10NH3-N≤40≤152、设计依据原则2.1 设计依据用户提供的原水资料与出水要求《中华人民国环境保护法》《国家污水综合排放标准》GB8978-96《城市杂用水水质标准》《室外排水设计规》GBJ14-87《给水排水设计手册》《城市区域环境噪声标准》GB3096-93《通用用电设备配电设计规》GB50055-93《低压配电装置与线路设计规》GBJ54-83《给排水工程结构设计规》GBJ69-84《建筑结构荷载规》GBJ9-87《水处理设备制造技术条件》/T2932-1999《工业自动化仪表工...
