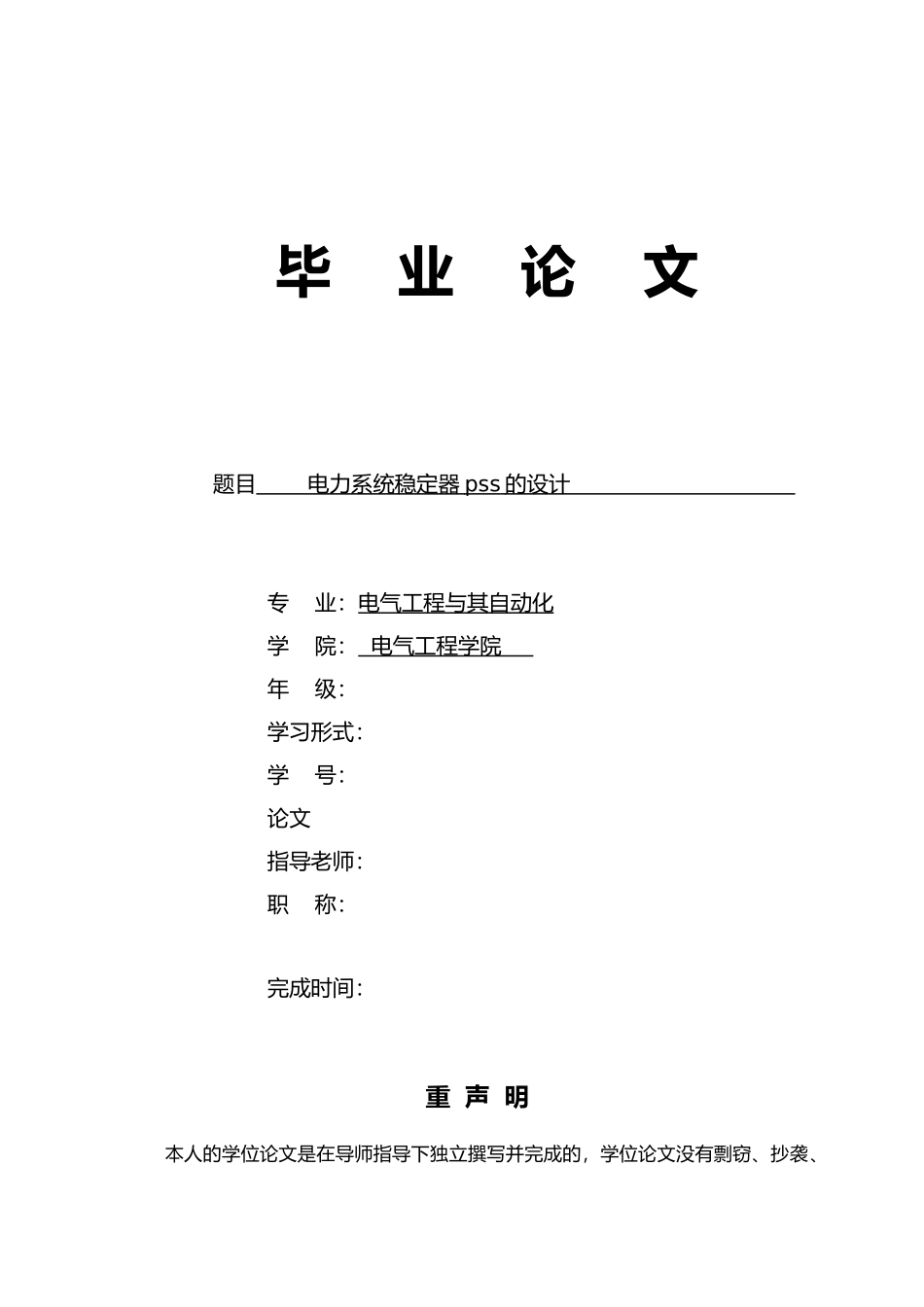

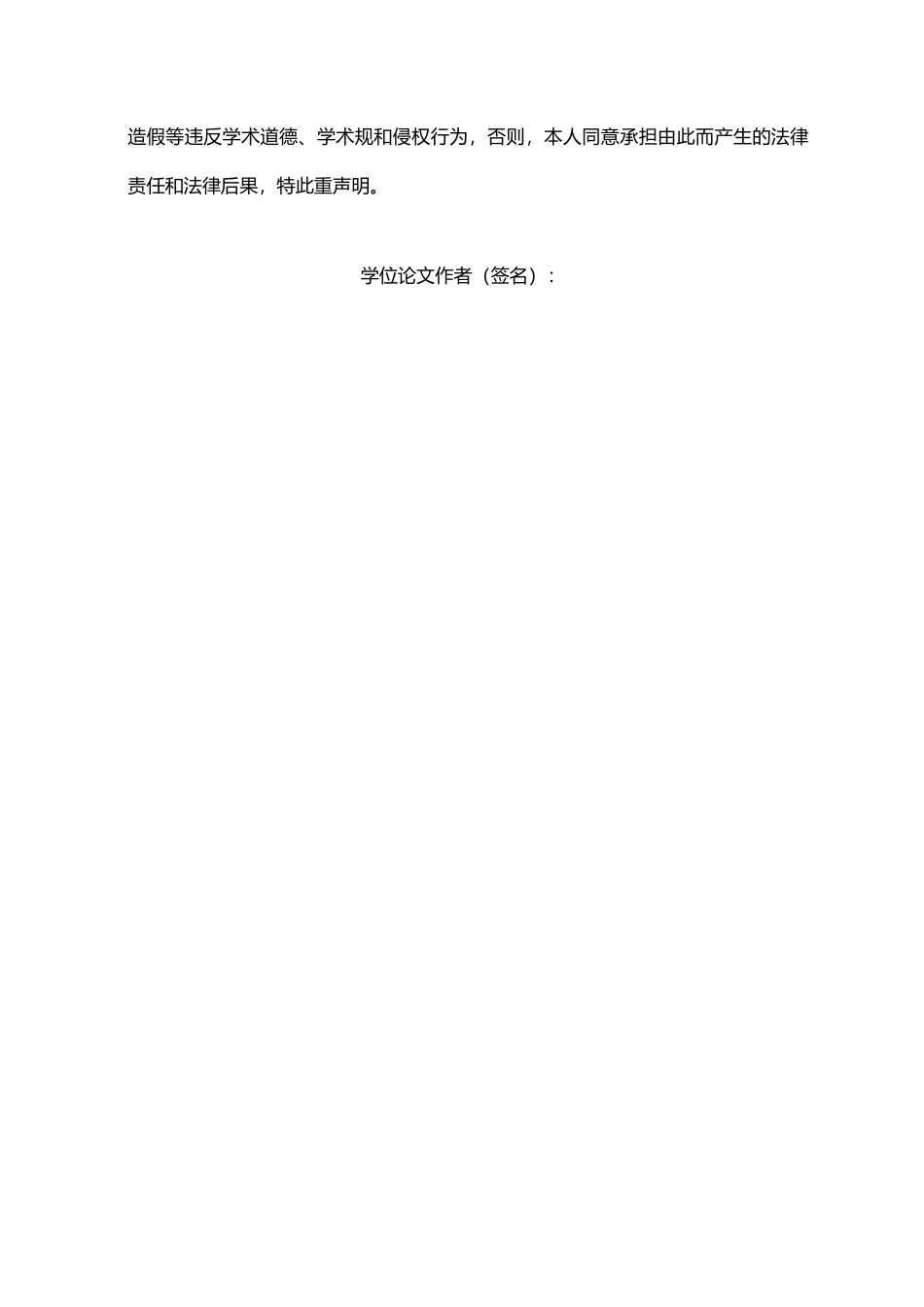

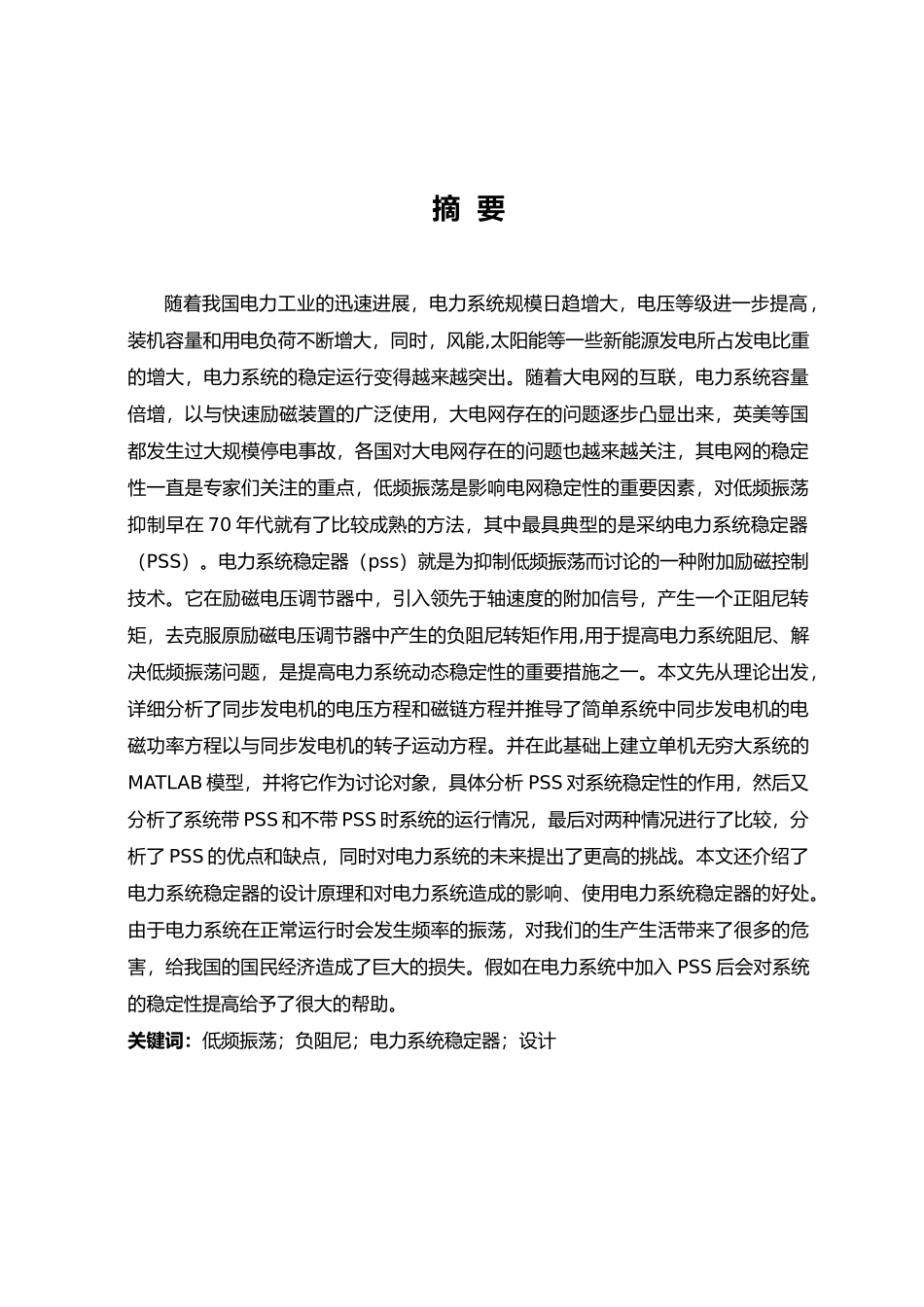

毕 业 论 文题目 电力系统稳定器 pss 的设计 专 业：电气工程与其自动化学 院： 电气工程学院 年 级：学习形式：学 号：论文 指导老师：职 称：完成时间： 重 声 明本人的学位论文是在导师指导下独立撰写并完成的，学位论文没有剽窃、抄袭、造假等违反学术道德、学术规和侵权行为，否则，本人同意承担由此而产生的法律责任和法律后果，特此重声明。 学位论文作者（签名）：摘 要随着我国电力工业的迅速进展，电力系统规模日趋增大，电压等级进一步提高，装机容量和用电负荷不断增大，同时，风能,太阳能等一些新能源发电所占发电比重的增大，电力系统的稳定运行变得越来越突出。随着大电网的互联，电力系统容量倍增，以与快速励磁装置的广泛使用，大电网存在的问题逐步凸显出来，英美等国都发生过大规模停电事故，各国对大电网存在的问题也越来越关注，其电网的稳定性一直是专家们关注的重点，低频振荡是影响电网稳定性的重要因素，对低频振荡抑制早在 70 年代就有了比较成熟的方法，其中最具典型的是采纳电力系统稳定器（PSS）。电力系统稳定器（pss）就是为抑制低频振荡而讨论的一种附加励磁控制技术。它在励磁电压调节器中，引入领先于轴速度的附加信号，产生一个正阻尼转矩，去克服原励磁电压调节器中产生的负阻尼转矩作用,用于提高电力系统阻尼、解决低频振荡问题，是提高电力系统动态稳定性的重要措施之一。本文先从理论出发，详细分析了同步发电机的电压方程和磁链方程并推导了简单系统中同步发电机的电磁功率方程以与同步发电机的转子运动方程。并在此基础上建立单机无穷大系统的MATLAB 模型，并将它作为讨论对象，具体分析 PSS 对系统稳定性的作用，然后又分析了系统带 PSS 和不带 PSS 时系统的运行情况，最后对两种情况进行了比较，分析了 PSS 的优点和缺点，同时对电力系统的未来提出了更高的挑战。本文还介绍了电力系统稳定器的设计原理和对电力系统造成的影响、使用电力系统稳定器的好处。由于电力系统在正常运行时会发生频率的振荡，对我们的生产生活带来了很多的危害，给我国的国民经济造成了巨大的损失。假如在电力系统中加入 PSS 后会对系统的稳定性提高给予了很大的帮助。关键词：低频振荡；负阻尼；电力系统稳定器；设计AbstractWith the rapid development of China's power industry, the size of the power system is increasing day by day, to further improve the...
