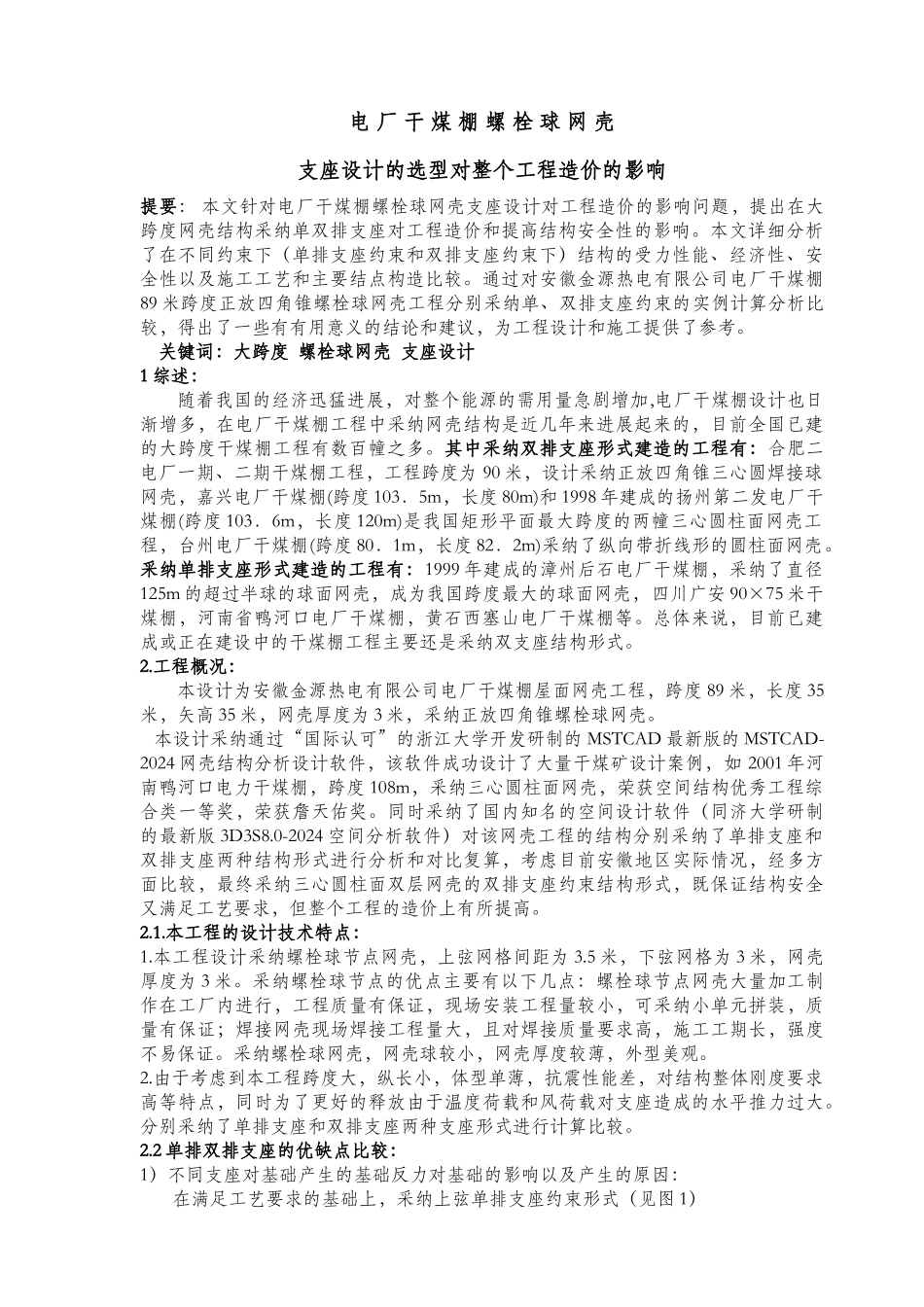

电 厂 干 煤 棚 螺 栓 球 网 壳支座设计的选型对整个工程造价的影响提要： 本文针对电厂干煤棚螺栓球网壳支座设计对工程造价的影响问题，提出在大跨度网壳结构采纳单双排支座对工程造价和提高结构安全性的影响。本文详细分析了在不同约束下（单排支座约束和双排支座约束下）结构的受力性能、经济性、安全性以及施工工艺和主要结点构造比较。通过对安徽金源热电有限公司电厂干煤棚89 米跨度正放四角锥螺栓球网壳工程分别采纳单、双排支座约束的实例计算分析比较，得出了一些有有用意义的结论和建议，为工程设计和施工提供了参考。 关键词：大跨度 螺栓球网壳 支座设计1 综述：随着我国的经济迅猛进展，对整个能源的需用量急剧增加,电厂干煤棚设计也日渐增多，在电厂干煤棚工程中采纳网壳结构是近几年来进展起来的，目前全国已建的大跨度干煤棚工程有数百幢之多。其中采纳双排支座形式建造的工程有：合肥二电厂一期、二期干煤棚工程，工程跨度为 90 米，设计采纳正放四角锥三心圆焊接球网壳，嘉兴电厂干煤棚(跨度 103．5m，长度 80m)和 1998 年建成的扬州第二发电厂干煤棚(跨度 103．6m，长度 120m)是我国矩形平面最大跨度的两幢三心圆柱面网壳工程，台州电厂干煤棚(跨度 80．1m，长度 82．2m)采纳了纵向带折线形的圆柱面网壳。采纳单排支座形式建造的工程有：1999 年建成的漳州后石电厂干煤棚，采纳了直径125m 的超过半球的球面网壳，成为我国跨度最大的球面网壳，四川广安 90×75 米干煤棚，河南省鸭河口电厂干煤棚，黄石西塞山电厂干煤棚等。总体来说，目前已建成或正在建设中的干煤棚工程主要还是采纳双支座结构形式。2.工程概况：本设计为安徽金源热电有限公司电厂干煤棚屋面网壳工程，跨度 89 米，长度 35米，矢高 35 米，网壳厚度为 3 米，采纳正放四角锥螺栓球网壳。 本设计采纳通过“国际认可”的浙江大学开发研制的 MSTCAD 最新版的 MSTCAD-2024 网壳结构分析设计软件，该软件成功设计了大量干煤矿设计案例，如 2001 年河南鸭河口电力干煤棚，跨度 108m，采纳三心圆柱面网壳，荣获空间结构优秀工程综合类一等奖，荣获詹天佑奖。同时采纳了国内知名的空间设计软件（同济大学研制的最新版 3D3S8.0-2024 空间分析软件）对该网壳工程的结构分别采纳了单排支座和双排支座两种结构形式进行分析和对比复算，考虑目前安徽地区实际情况，经多方面比较，最终采纳三心圆柱面双层网壳的双排支座约束结构...
