电压电流互感器的试验方法

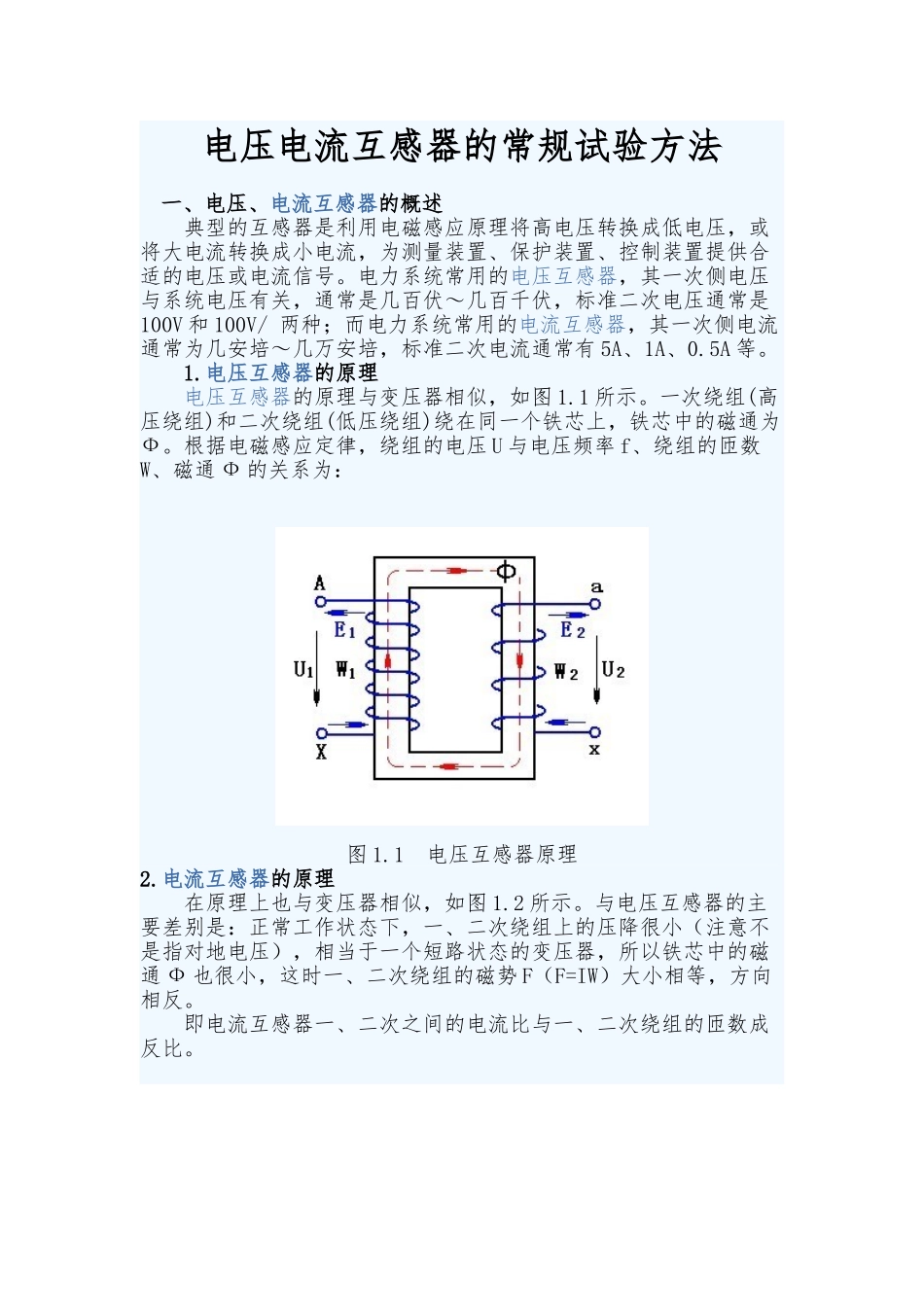

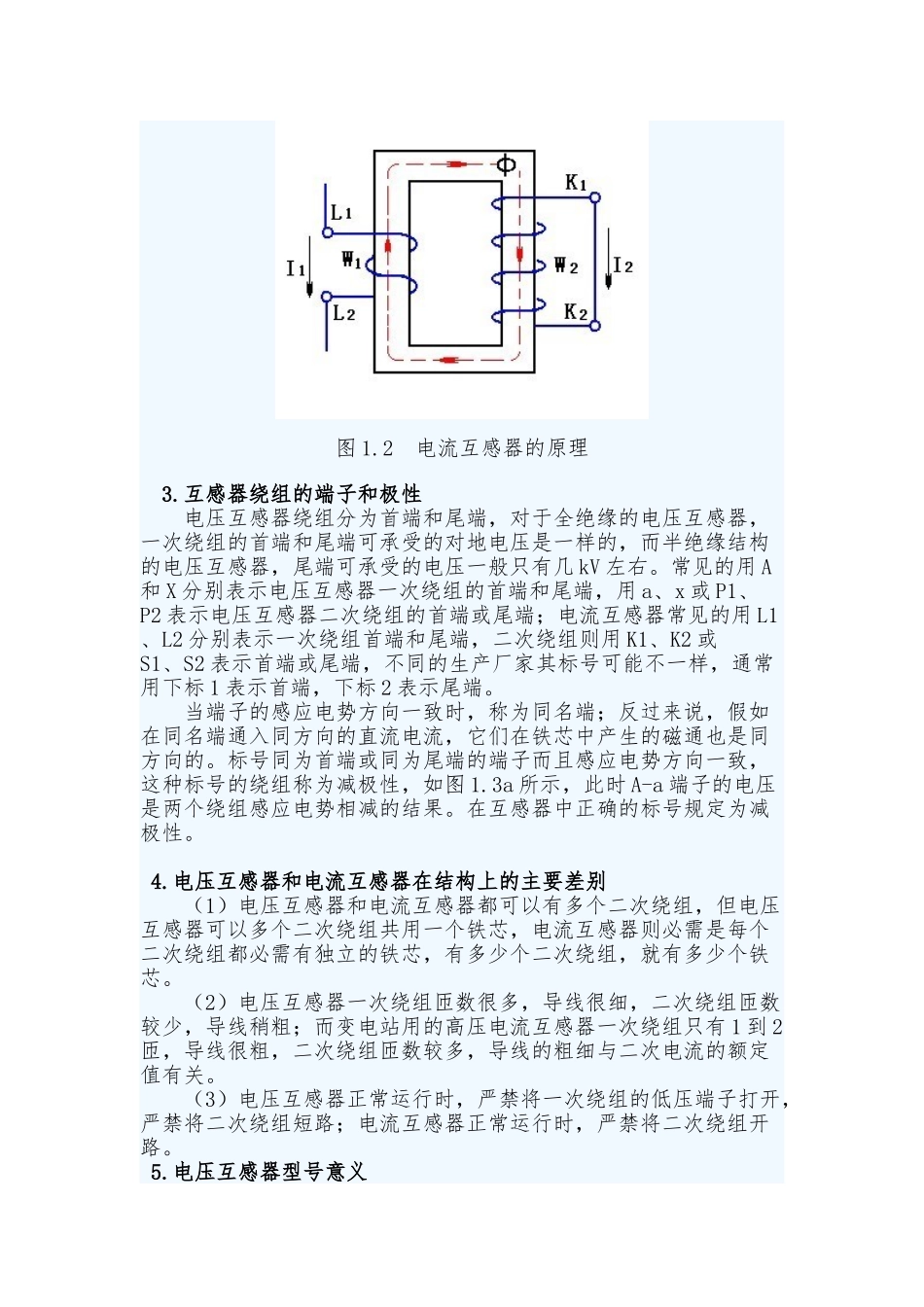

电压电流互感器的常规试验方法 一、电压、电流互感器的概述 典型的互感器是利用电磁感应原理将高电压转换成低电压，或将大电流转换成小电流，为测量装置、保护装置、控制装置提供合适的电压或电流信号。电力系统常用的电压互感器，其一次侧电压与系统电压有关，通常是几百伏～几百千伏，标准二次电压通常是100V 和 100V/ 两种；而电力系统常用的电流互感器，其一次侧电流通常为几安培～几万安培，标准二次电流通常有 5A、1A、0.5A 等。 1.电压互感器的原理 电压互感器的原理与变压器相似，如图 1.1 所示。一次绕组(高压绕组)和二次绕组(低压绕组)绕在同一个铁芯上，铁芯中的磁通为Ф。根据电磁感应定律，绕组的电压 U 与电压频率 f、绕组的匝数W、磁通 Ф 的关系为： 图 1.1 电压互感器原理2.电流互感器的原理 在原理上也与变压器相似，如图 1.2 所示。与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通 Ф 也很小，这时一、二次绕组的磁势 F（F=IW）大小相等，方向相反。 即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。 图 1.2 电流互感器的原理 3.互感器绕组的端子和极性 电压互感器绕组分为首端和尾端，对于全绝缘的电压互感器，一次绕组的首端和尾端可承受的对地电压是一样的，而半绝缘结构的电压互感器，尾端可承受的电压一般只有几 kV 左右。常见的用 A和 X 分别表示电压互感器一次绕组的首端和尾端，用 a、x 或 P1、 P2 表示电压互感器二次绕组的首端或尾端；电流互感器常见的用 L1 、L2 分别表示一次绕组首端和尾端，二次绕组则用 K1、K2 或S1、S2 表示首端或尾端，不同的生产厂家其标号可能不一样，通常用下标 1 表示首端，下标 2 表示尾端。 当端子的感应电势方向一致时，称为同名端；反过来说，假如在同名端通入同方向的直流电流，它们在铁芯中产生的磁通也是同方向的。标号同为首端或同为尾端的端子而且感应电势方向一致，这种标号的绕组称为减极性，如图 1.3a 所示，此时 A-a 端子的电压是两个绕组感应电势相减的结果。在互感器中正确的标号规定为减极性。 4.电压互感器和电流互感器在结构上的主要差别 （1）电压互感器和电流互感器都可以有多个二次绕组，但电压互感器可以多个二次绕组共用一个铁芯，电流互感器则必需是每个二次绕组都必需有独立的铁芯，有多少...
