电子元件符号大全

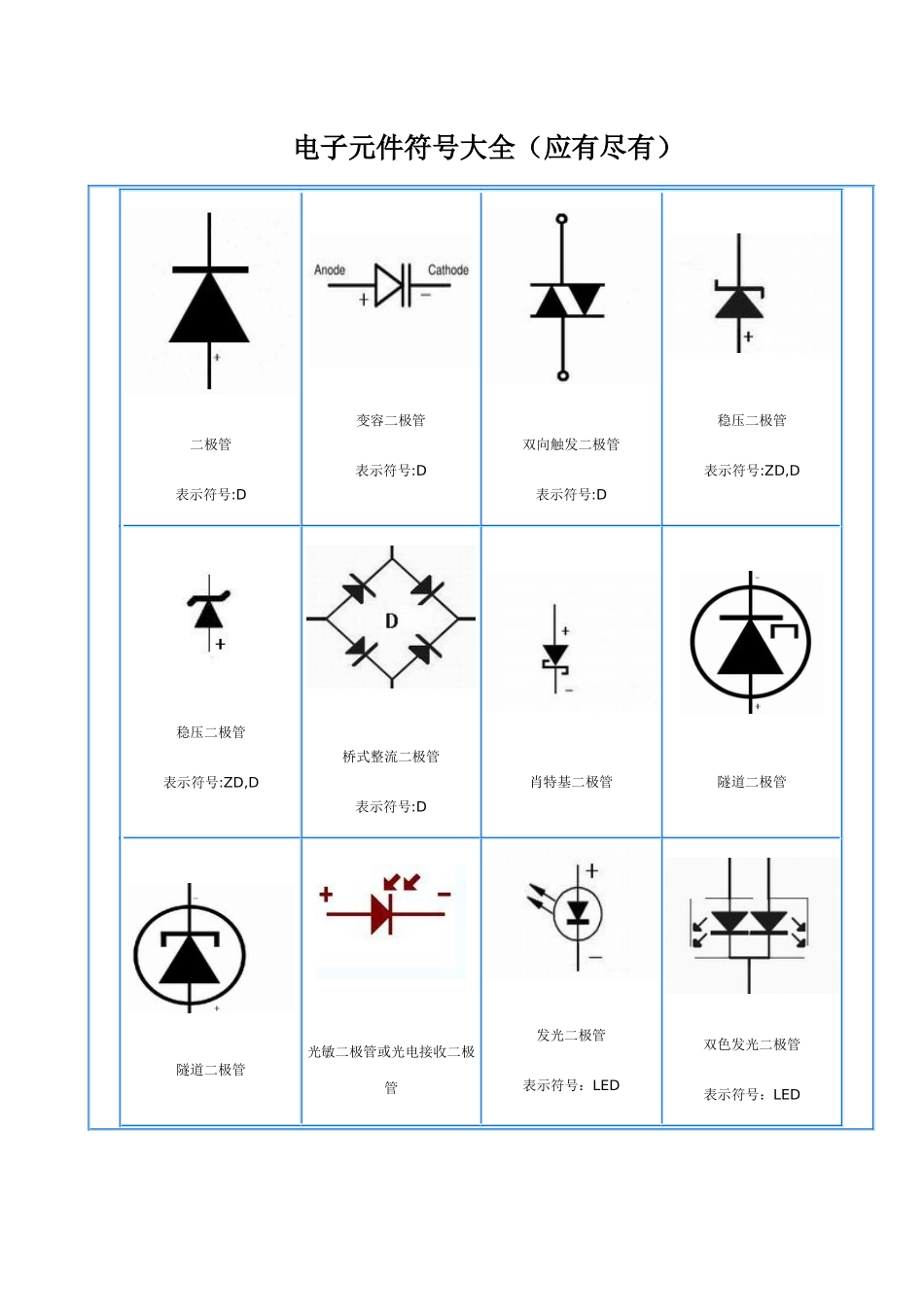

电子元件符号大全_第1页
1/11
电子元件符号大全_第2页
2/11

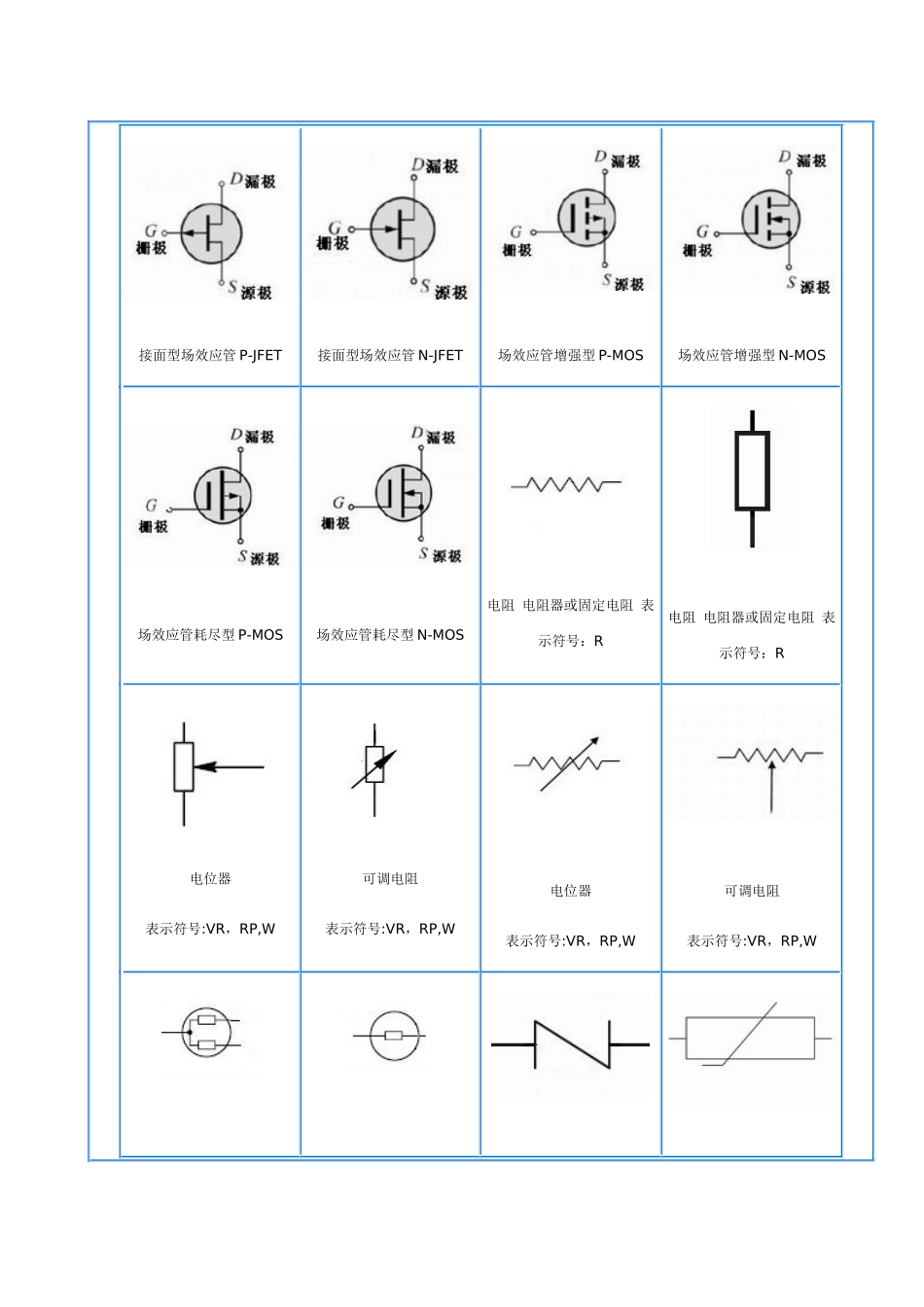

电子元件符号大全_第3页
3/11
电子元件符号大全(应有尽有)二极管表示符号:D变容二极管表示符号:D双向触发二极管表示符号:D稳压二极管表示符号:ZD,D稳压二极管表示符号:ZD,D桥式整流二极管表示符号:D肖特基二极管隧道二极管隧道二极管光敏二极管或光电接收二极管发光二极管表示符号:LED双色发光二极管表示符号:LED光敏三极管或光电接收三极管表示符号:Q,VT单结晶体管(双基极二极管)表示符号:Q,VT复合三极管表示符号:Q,VTNPN 型三极管表示符号:Q,VTPNP 型三极管表示符号:Q,VTPNP 型三极管表示符号:Q,VTNPN 型三极管表示符号:Q,VT带阻尼二极管 NPN 型三极管表示符号:Q,VT带阻尼二极管及电阻 NPN 型三极管表示符号:Q,VTIGBT 场效应管表示符号:Q,VT带阻尼二极管 IGBT 场效应管表示符号:Q,VT 接面型场效应管 P-JFET接面型场效应管 N-JFET场效应管增强型 P-MOS场效应管增强型 N-MOS场效应管耗尽型 P-MOS场效应管耗尽型 N-MOS电阻 电阻器或固定电阻 表示符号:R电阻 电阻器或固定电阻 表示符号:R电位器表示符号:VR,RP,W可调电阻表示符号:VR,RP,W电位器表示符号:VR,RP,W可调电阻表示符号:VR,RP,W三脚消磁电阻表示符号:RT二脚消磁电阻表示符号:RT压敏电阻表示符号:RZ,VAR热敏电阻表示符号:RT光敏电阻CDS电容(有极性电容)表示符号:电容(有极性电容)表示符号:C可调电容表示符号:C电容(无极性电容)表示符号:C四端光电光电耦合器表示符号:IC,N六端光电光电耦合器表示符号:IC,N 单向可控硅(晶闸管)双向可控硅(晶闸管)双向可控硅(晶闸管)晶振 石英晶体振荡器表示符号:X晶振 石英晶体振荡器表示符号:X石英晶体滤波器表示符号:X双列集成电路表示符号:IC 或 U单列集成电路表示符号:IC 或 U运算放大器倒相放大器AND gate 非门 OR gate 或门 NAND gate 与非门 NOR gate 或非门保险管表示符号:F保险管表示符号:F变压器表示符号:T永久磁铁电感表示符号:L带铁芯电感线圈表示符号:L继电器继电器线路输入端子 按键开关表示符号:S双极开关扬声器电池 或直流电源电池 或直流电源电流源特别重要的AC沟通DC直流公共接地端恒压源恒流源信号源GND公共接地端 电子元件符号及字母表示电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯 HL 红...
