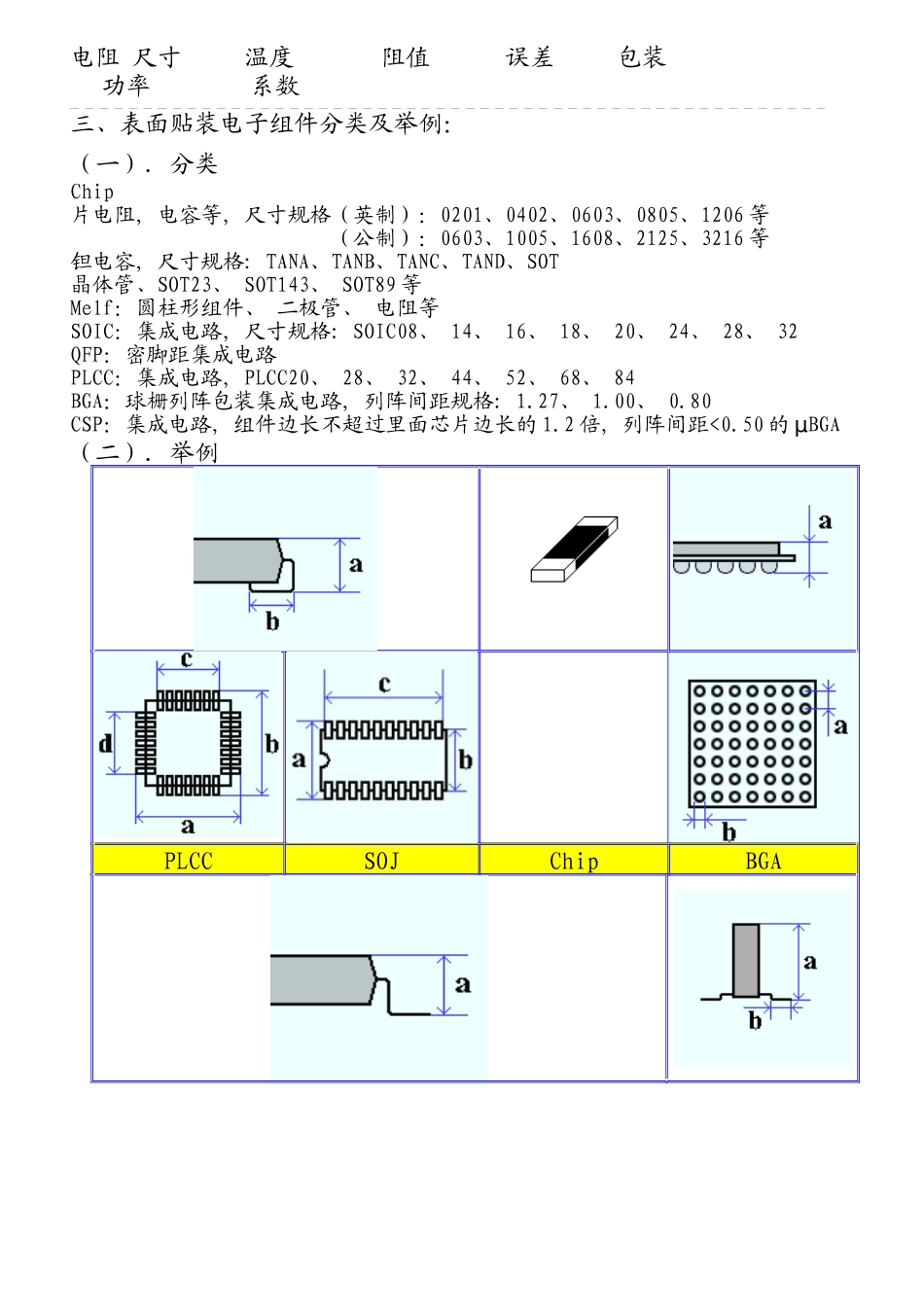

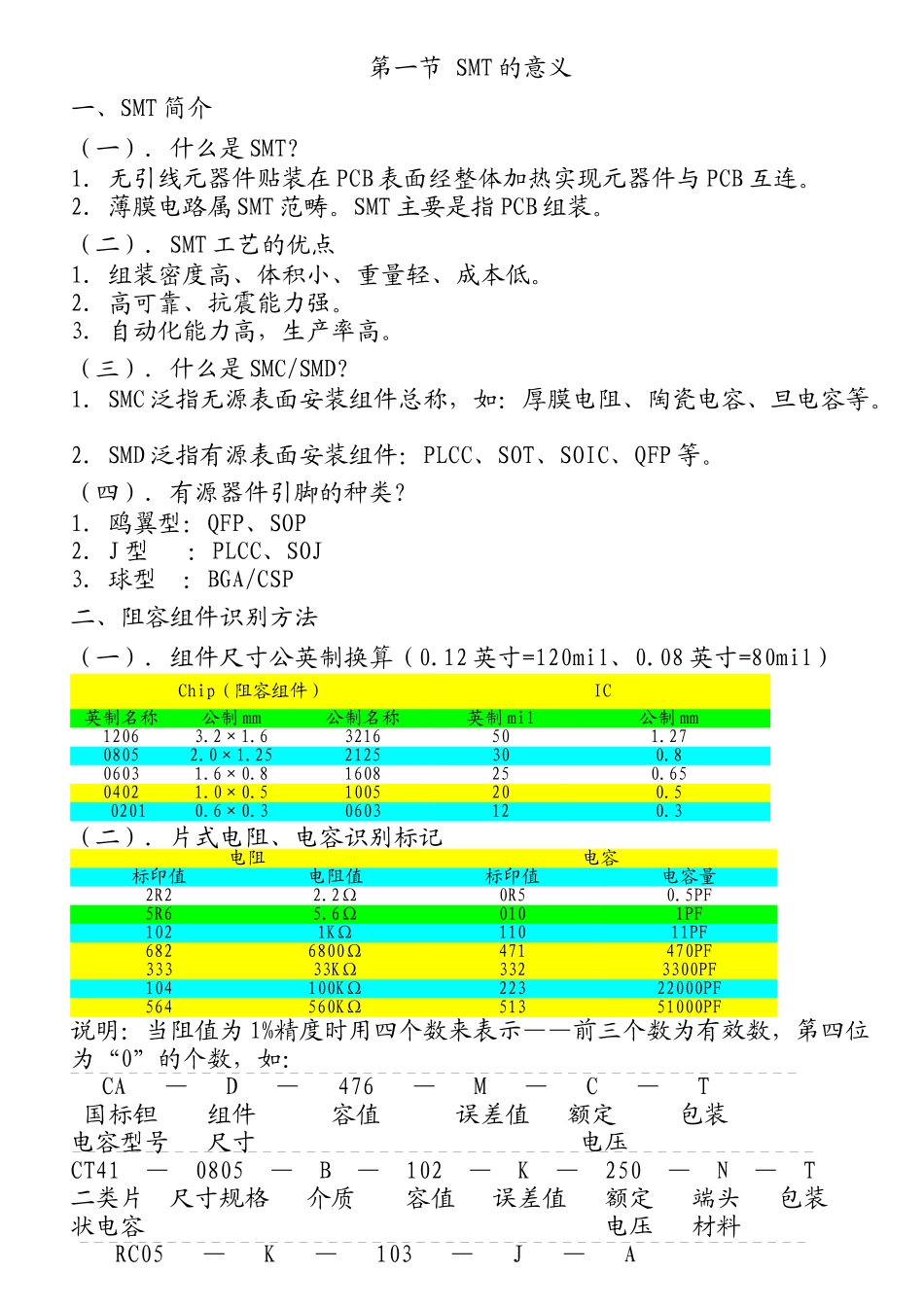

第一章 表面贴片组件知识 第一节 SMT 的意义 一、SMT 简介（一）．什么是 SMT？1．无引线元器件贴装在 PCB 表面经整体加热实现元器件与 PCB 互连。 2．薄膜电路属 SMT 范畴。SMT 主要是指 PCB 组装。（二）．SMT 工艺的优点 1．组装密度高、体积小、重量轻、成本低。 2．高可靠、抗震能力强。 3．自动化能力高，生产率高。（三）．什么是 SMC/SMD？1．SMC 泛指无源表面安装组件总称，如：厚膜电阻、陶瓷电容、旦电容等。 2．SMD 泛指有源表面安装组件：PLCC、SOT、SOIC、QFP 等。（四）．有源器件引脚的种类？1．鸥翼型：QFP、SOP2．J 型 ：PLCC、SOJ3．球型 ：BGA/CSP二、阻容组件识别方法（一）．组件尺寸公英制换算（0.12 英寸=120mil、0.08 英寸=80mil）Chip（阻容组件）IC英制名称公制 mm公制名称英制 mil公制 mm12063.2×1.63216501.2708052.0×1.252125300.806031.6×0.81608250.6504021.0×0.51005200.502010.6×0.30603120.3（二）．片式电阻、电容识别标记电阻电容标印值电阻值标印值电容量2R22.2Ω0R50.5PF5R65.6Ω0101PF1021KΩ11011PF6826800Ω471470PF33333KΩ3323300PF104100KΩ22322000PF564560KΩ51351000PF说明：当阻值为 1%精度时用四个数来表示——前三个数为有效数，第四位为“0”的个数，如：CA — D — 476 — M — C — T 国标钽 组件 容值 误差值 额定 包装电容型号 尺寸 电压CT41 — 0805 — B — 102 — K — 250 — N — T二类片 尺寸规格 介质 容值 误差值 额定 端头 包装状电容 电压 材料RC05 — K — 103 — J — A电阻 尺寸 温度 阻值 误差 包装 功率 系数 三、表面贴装电子组件分类及举例：（一）．分类Chip片电阻, 电容等, 尺寸规格（英制）：0201、0402、0603、0805、1206 等（公制）：0603、1005、1608、2125、3216 等钽电容, 尺寸规格: TANA、TANB、TANC、TAND、SOT晶体管、SOT23、 SOT143、 SOT89 等Melf：圆柱形组件、 二极管、 电阻等SOIC：集成电路, 尺寸规格: SOIC08、 14、 16、 18、 20、 24、 28、 32QFP：密脚距集成电路PLCC：集成电路, PLCC20、 28、 32、 44、 52、 68、 84BGA：球栅列阵包装集成电路, 列阵间距规格: 1.27、 1.00、 0.80CSP：集成电路, 组件边长不超过里面芯片边长的 1.2 倍, 列阵间距<0.50 的BGAµ（二）．举例PLCCSOJChipBGA錫粉鉛粉 成份...
