第八章 桑塔纳 2000 轿车电气元器件位置与电气线路图第一节 桑塔纳 2000 轿车电气元器件位置图桑塔纳 2000 轿车电气元器件位置图如图 8-1-1~图 8-1-4 所示

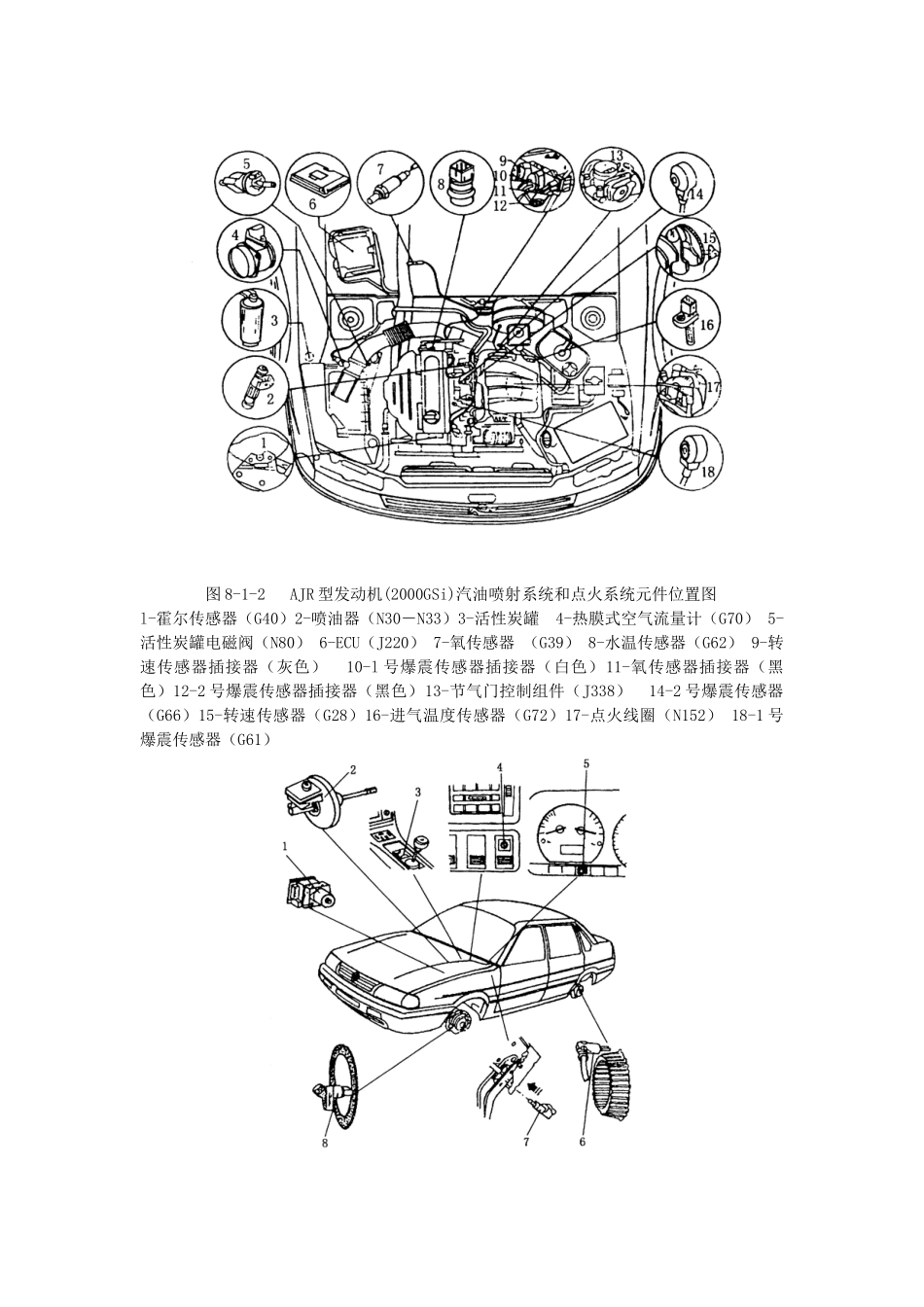

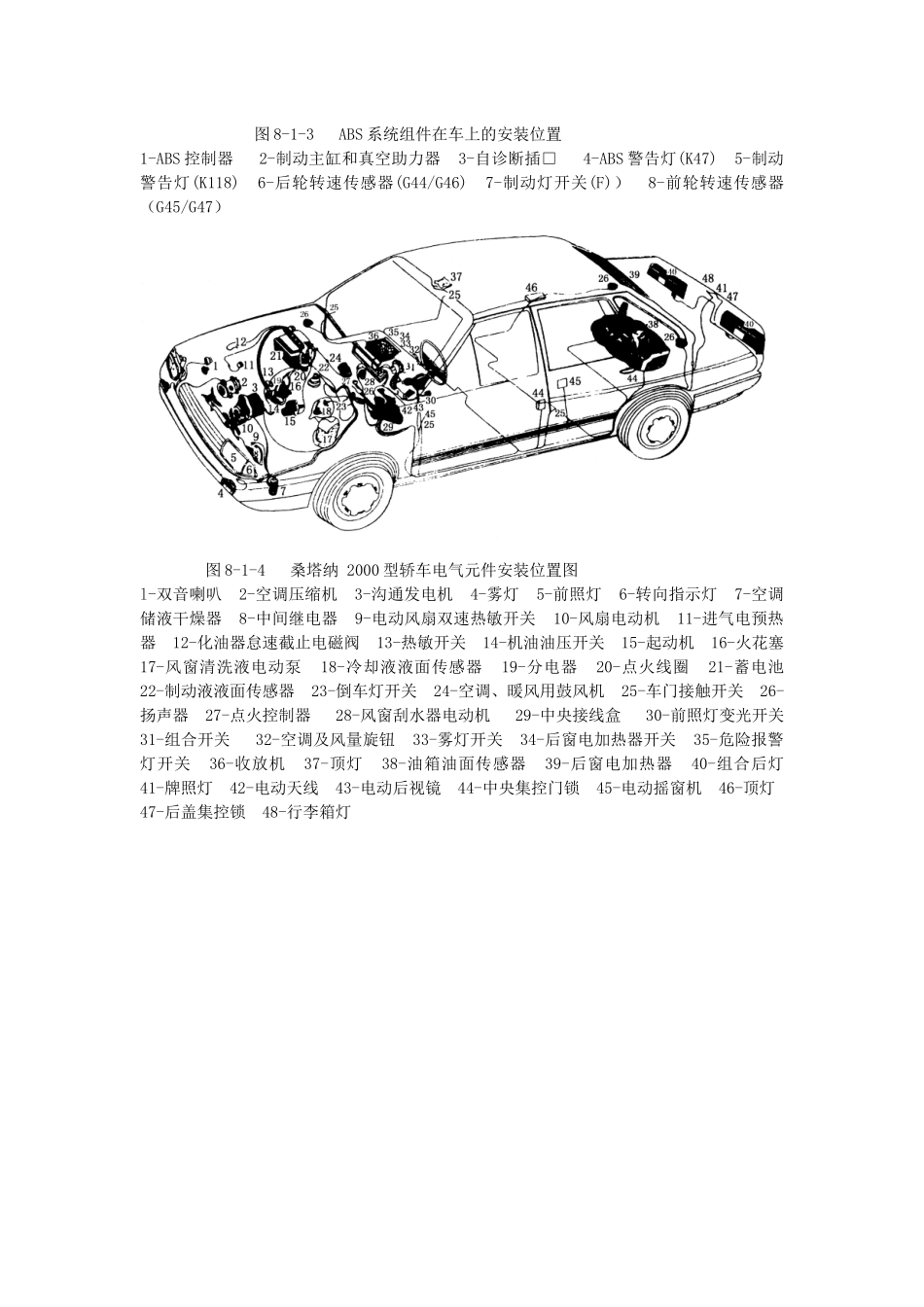

图 8-1-1 AFE 型发动机（2000GLi）电子控制汽油喷射系统元件位置图l-活性炭罐（位于右前翼子板内侧） 2-活性炭罐电磁阀（位于空气滤清器旁） 3-进气软管 4-节气门位置传感器 5-汽油分配管 6-喷油器 7-电控单元（ECU，位于驾驶员侧仪表板下） 8-爆震传感器 9-4 针插头连接器（用于氧传感器） 10-点火分电器 11-怠速调节器 12-进气压力和进气温度传感器 13-空气滤清器 图 8-1-2 AJR 型发动机(2000GSi)汽油喷射系统和点火系统元件位置图l-霍尔传感器（G40）2-喷油器（N30－N33）3-活性炭罐 4-热膜式空气流量计（G70） 5-活性炭罐电磁阀（N80） 6-ECU（J220） 7-氧传感器 （G39） 8-水温传感器（G62） 9-转速传感器插接器（灰色） 10-l 号爆震传感器插接器（白色）11-氧传感器插接器（黑色）12-2 号爆震传感器插接器（黑色）13-节气门控制组件（J338） 14-2 号爆震传感器（G66）15-转速传感器（G28）16-进气温度传感器（G72）17-点火线圈（N152） 18-1 号爆震传感器（G61） 图 8-1-3 ABS 系统组件在车上的安装位置1-ABS 控制器 2-制动主缸和真空助力器 3-自诊断插□ 4-ABS 警告灯(K47) 5-制动警告灯(K118) 6-后轮转速传感器(G44/G46) 7-制动灯开关(F)） 8-前轮转速传感器（G45/G47） 图 8-1-4 桑塔纳 2000 型轿车电气元件安装位置图l-双音喇叭 2-空调压缩机 3-沟通发电机 4-雾灯 5-前照灯 6-转向指示灯 7
