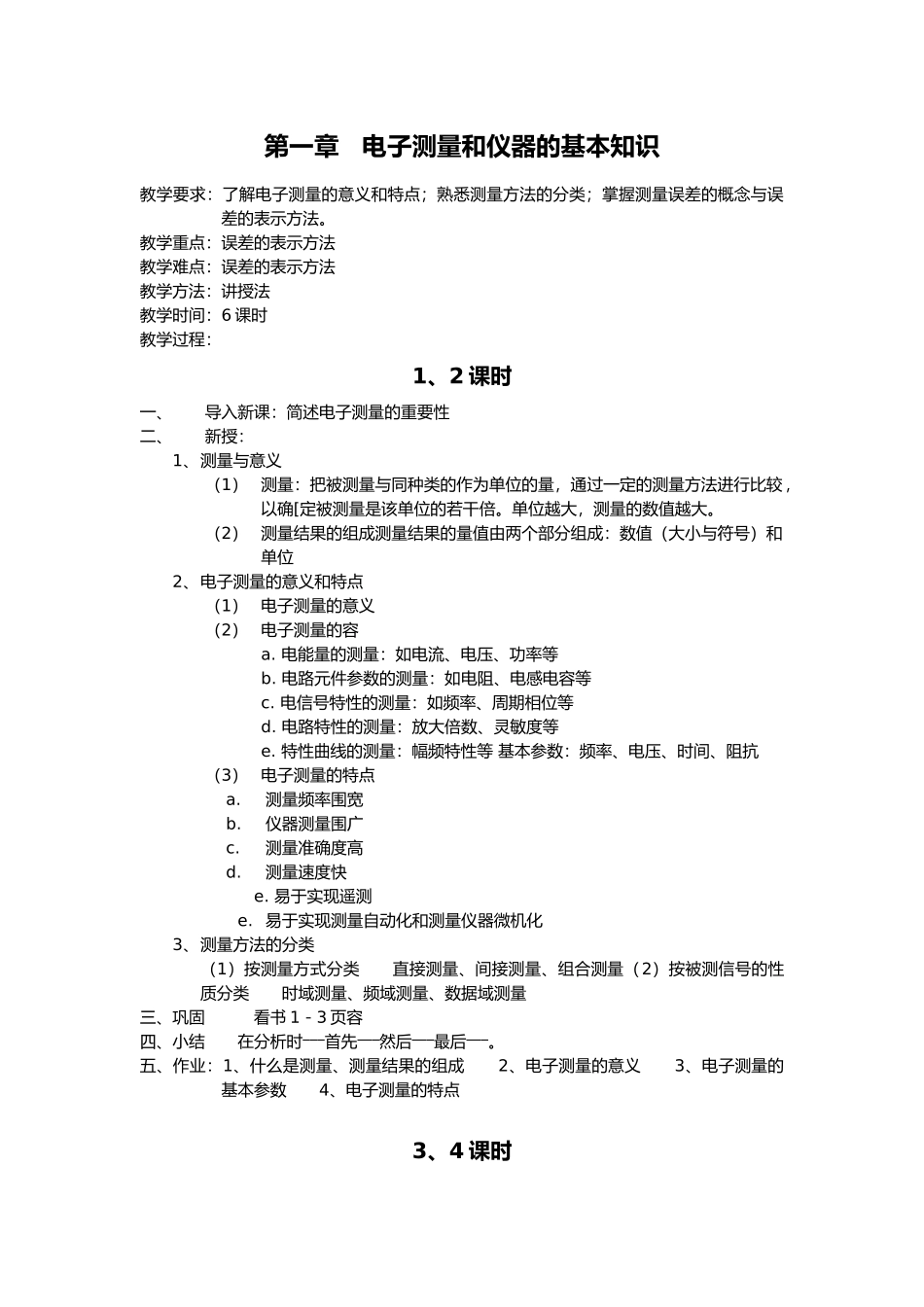

第一章电子测量和仪器的基本知识教学要求:了解电子测量的意义和特点;熟悉测量方法的分类;掌握测量误差的概念与误差的表示方法。教学重点:误差的表示方法教学难点:误差的表示方法教学方法:讲授法教学时间:6 课时教学过程:1、2 课时一、导入新课:简述电子测量的重要性二、新授:1、测量与意义(1) 测量:把被测量与同种类的作为单位的量,通过一定的测量方法进行比较,以确[定被测量是该单位的若干倍。单位越大,测量的数值越大。(2) 测量结果的组成测量结果的量值由两个部分组成:数值(大小与符号)和单位2、电子测量的意义和特点(1) 电子测量的意义(2) 电子测量的容a. 电能量的测量:如电流、电压、功率等b. 电路元件参数的测量:如电阻、电感电容等c. 电信号特性的测量:如频率、周期相位等d. 电路特性的测量:放大倍数、灵敏度等e. 特性曲线的测量:幅频特性等 基本参数:频率、电压、时间、阻抗(3) 电子测量的特点a.测量频率围宽b.仪器测量围广c.测量准确度高d.测量速度快e. 易于实现遥测e. 易于实现测量自动化和测量仪器微机化3、测量方法的分类(1)按测量方式分类 直接测量、间接测量、组合测量(2)按被测信号的性质分类 时域测量、频域测量、数据域测量三、巩固 看书 1-3 页容四、小结 在分析时―――首先―――然后―――最后―――。五、作业:1、什么是测量、测量结果的组成 2、电子测量的意义 3、电子测量的基本参数 4、电子测量的特点3、4 课时一、复习 1、电子测量的特点 2、电子测量方法的分类二、新授 1、绝对误差 (1)定义:被测量的测量值 X 与其真值 Ao 之差,称为绝对误差。用 Δ x 表示 ΔX=X-Ao (2)修正值:与绝对误差的大小相等,但符号相反的量值称为修正值。用 C 表示 C=-ΔX=A-XA=X+C 2、相对误差定义:绝对误差与被测量的真值之比,称为相对误差 γAo=ΔX/Ao×100%(1)实际相对误差(用实际值代替真值)γA=ΔX/A×100%(2)示值相对误差(用示值代替实际值)γx=ΔX/X×100%(3)引用误差γm=ΔX/Am×100% (4)最大引用误差 γmm=ΔXm/Am×100% (5)仪表的准确度 ±K%=ΔXmax/Am×100%(6)测量结果的准确度(相对误差)γ=±K%×Am/X 准确度等级有 0.1 0.2 0.5 1.0 1.5 2.5 5.0 共七级3、例题分析 例 1:两个电压的测量值分别是 103V、12V,实际值分别是100V、10V 试分别求出测量的绝对误差和相对误差。解: Δ...
