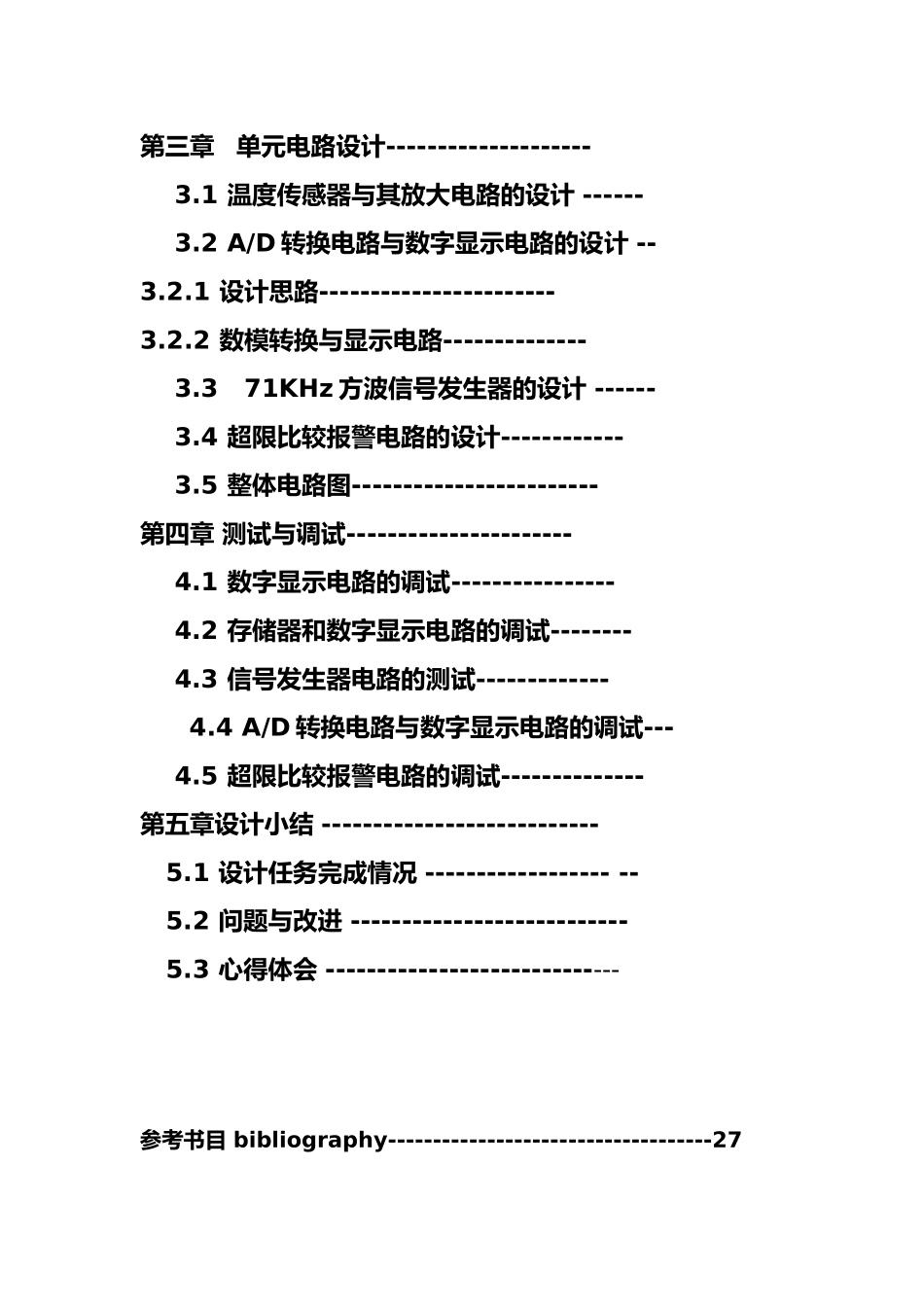

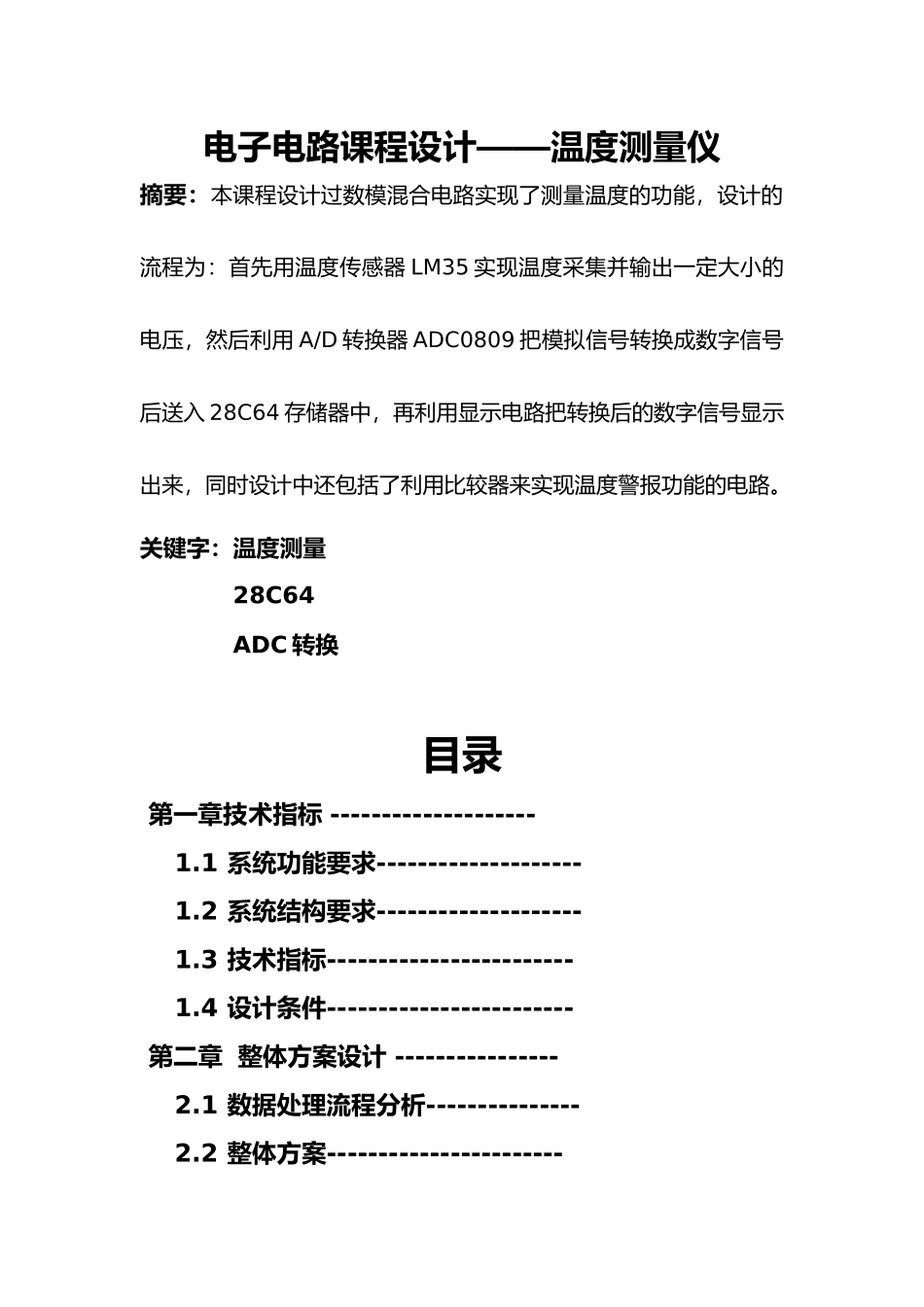

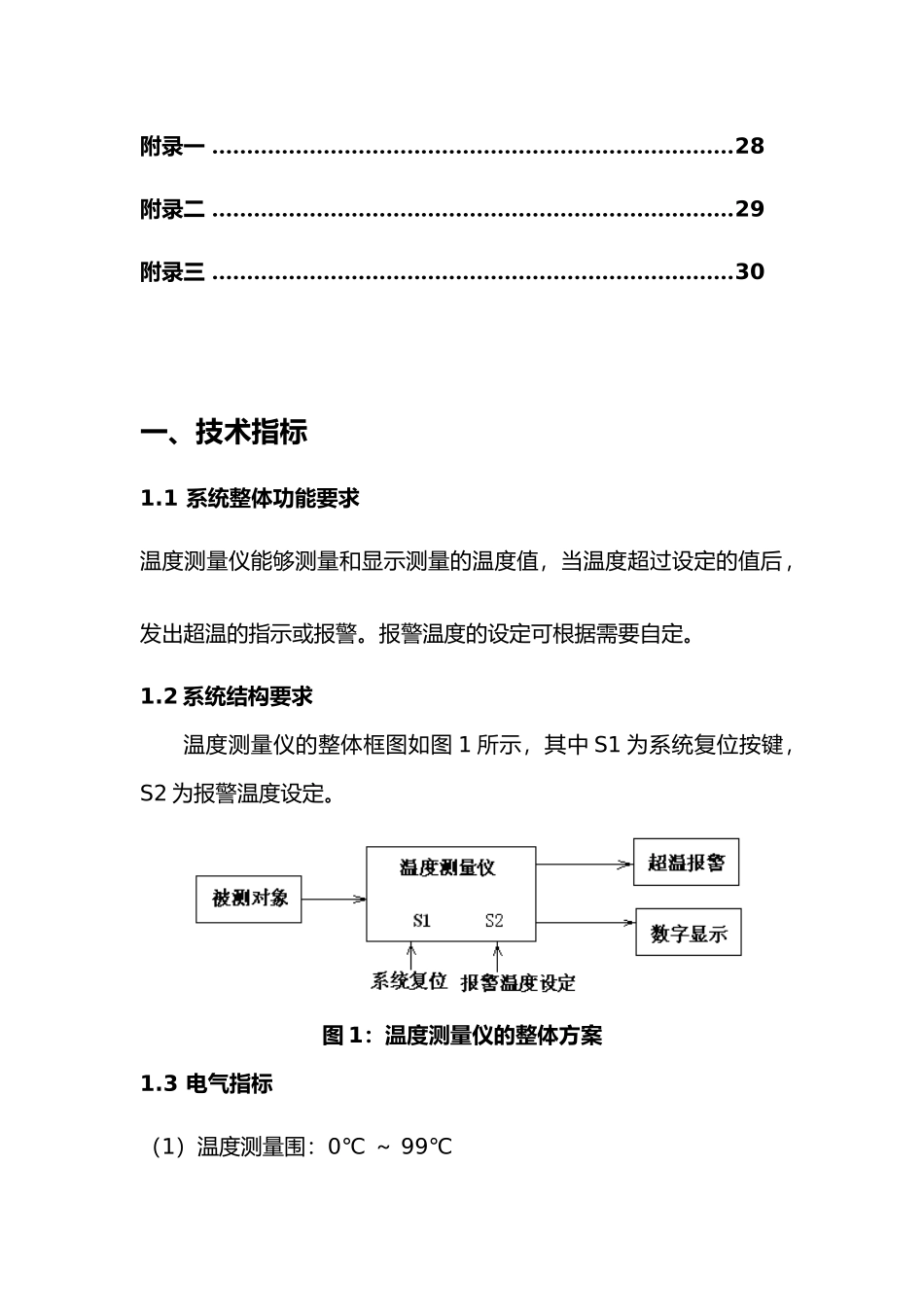

电子电路课程设计——温度测量仪摘要:本课程设计过数模混合电路实现了测量温度的功能,设计的流程为:首先用温度传感器 LM35 实现温度采集并输出一定大小的电压,然后利用 A/D 转换器 ADC0809 把模拟信号转换成数字信号后送入 28C64 存储器中,再利用显示电路把转换后的数字信号显示出来,同时设计中还包括了利用比较器来实现温度警报功能的电路。关键字:温度测量 28C64 ADC 转换目录 第一章技术指标 -------------------- 1.1 系统功能要求-------------------- 1.2 系统结构要求-------------------- 1.3 技术指标------------------------ 1.4 设计条件------------------------ 第二章 整体方案设计 ---------------- 2.1 数据处理流程分析--------------- 2.2 整体方案-----------------------第三章 单元电路设计-------------------- 3.1 温度传感器与其放大电路的设计 ------ 3.2 A/D 转换电路与数字显示电路的设计 --3.2.1 设计思路-----------------------3.2.2 数模转换与显示电路-------------- 3.3 71KHz 方波信号发生器的设计 ------ 3.4 超限比较报警电路的设计------------ 3.5 整体电路图------------------------第四章 测试与调试---------------------- 4.1 数字显示电路的调试---------------- 4.2 存储器和数字显示电路的调试-------- 4.3 信号发生器电路的测试-------------4.4 A/D 转换电路与数字显示电路的调试--- 4.5 超限比较报警电路的调试--------------第五章设计小结 --------------------------- 5.1 设计任务完成情况 ------------------ -- 5.2 问题与改进 --------------------------- 5.3 心得体会 -----------------------------参考书目 bibliography------------------------------------27附录一 …………………………………………………………………28附录二 …………………………………………………………………29附录三 …………………………………………………………………30一、技术指标1.1 系统整体功能要求温度测量仪能够测量和显示测量的温度值,当温度超过设定的值后,发出超温的指示或报警。报警温度的设定可根据需要自定。1.2 系统结构要求温度测量仪的整体框图如图 1 所示,其中 S1 为系统复位按键,S2 为报警温度设定。图 1:温度测量仪的整体方案1.3 电气指标(1)温度测量围:0℃ ~ 99℃ (2)显...
