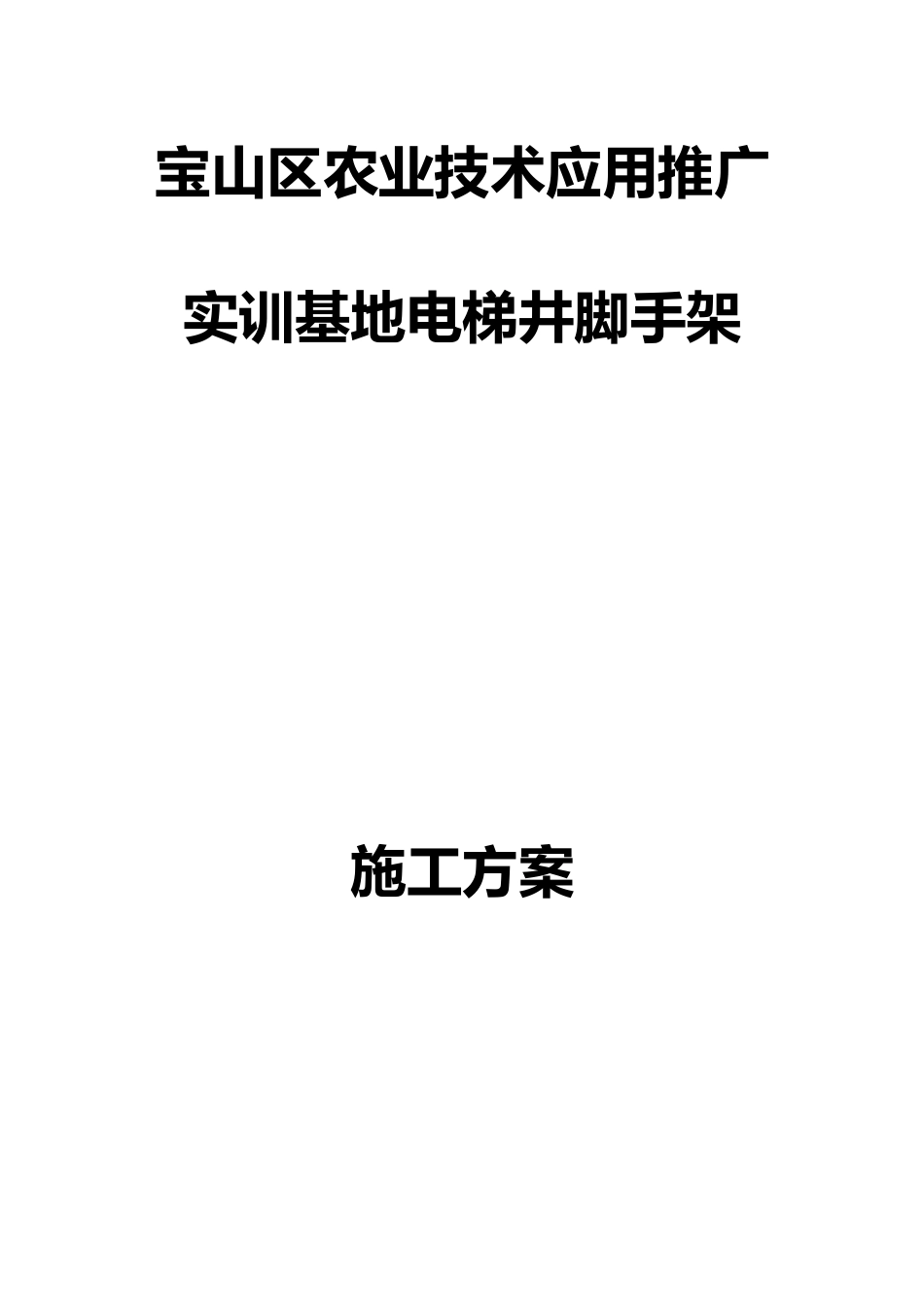

电梯井脚手架工程施工设计方案

宝山区农业技术应用推广实训基地电梯井脚手架施工方案海怡建设（集团）2024 年 4 月 13 日目 录第一章 工程概况 1一、 工程概况 1二、 布置与搭设 2第二章 编制依据 2第三章 施工准备与资源配置计划 3一、 施工进度计划 3二、 材料计划 3第四章 施工工艺技术 4一、 技术参数 4二、 工艺流程 5三、 施工方法 6四、 检查验收 6第五章 施工安全保证措施 7一、 组织保障 7二、 技术措施 9三、 应急预案 12第六章 计算书 14第一章 工程概况一、 工程概况1、 工程基本情况工程名称宝山区农业技术应用推广实训基地工程地点宝山区蕰川公路1550号建筑面积(m2)11518.4建筑高度(m)35.55总工期（天）630主体结构框架地上层数8地下层数1标准层层高(m)4.2其它主要层高(m)4.25、5.1、5.32、 各责任主体名称建设单位宝山区农机服务中心设计单位现代建筑设计（集团）施工单位海怡建设（集团）监理单位思费科工程管理项目经理王建总监理工程师美峰技术负责人建玉专业监理工程师庄培兴3、 电梯井基本概况；本工程电梯井三处，分别为DT1(消防电梯)、DT2（无障碍电梯）、DT3（普通客梯），DT1（消防电梯）井尺寸为2.35m*2.7m,底标高-7.2m，机房顶标高为35.1m，电梯井段高度为42.3m，DT2、3客梯井尺寸为2.5m*3m,底标高为-7.0m，机房顶高为31.5m，电梯井段高度38.5m.二、 布置与搭设1、 电梯井道脚手架搭设高度比较高，容易失稳，危险性较大，需要分段进行搭设安装。2、 本工程按高度设计为两段进行搭设具体分段部署为：第一段：从电梯井坑底至 5 楼底板位置，搭设高度为 24.4m第二段：从 5 楼到机房层位置搭设高度为 10.9-14.1m3、 第一段采纳落地式，立杆置于电梯井底混凝土地面上，第二段采纳2根16工字钢梁预埋于5层相应位置承担钢管立杆。工字钢在电梯井短边方向搁置两头超过电梯井墙体各20cm，安装之前在电梯井相应位置留孔空洞尺寸比工字钢大2cm左右，待混凝土浇筑完毕达到强度后进行穿工字钢，两根工字钢之间采纳钢筋焊接连接放置移位和翻覆。钢管立杆放置于钢梁上并在立杆底座位置焊接一根150mm长25的三级钢筋，立杆套于钢筋上避开滑动。4、 每段脚手架设置6根立杆，纵横向设置5根水平杆步距1.5m，延高度方向。水平杆与墙体采纳可调顶托和木方顶紧5、 脚手架上每隔两层且不超过10满铺一道木模板，中间层采纳尼龙安全网封闭。第二章 编制依据1、 《建筑施工脚手架有用手册》2、 《建筑地基基础设计规...
