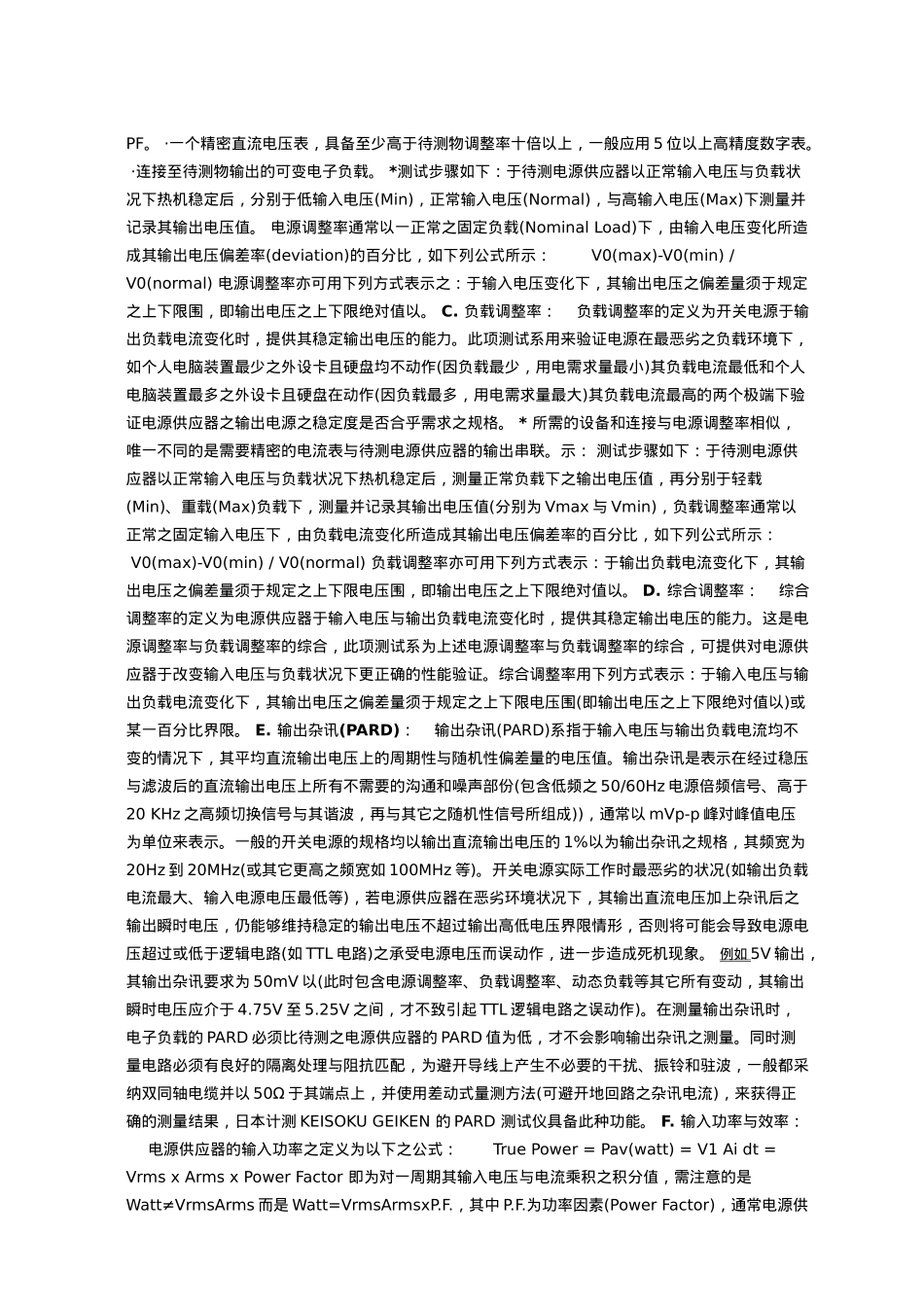

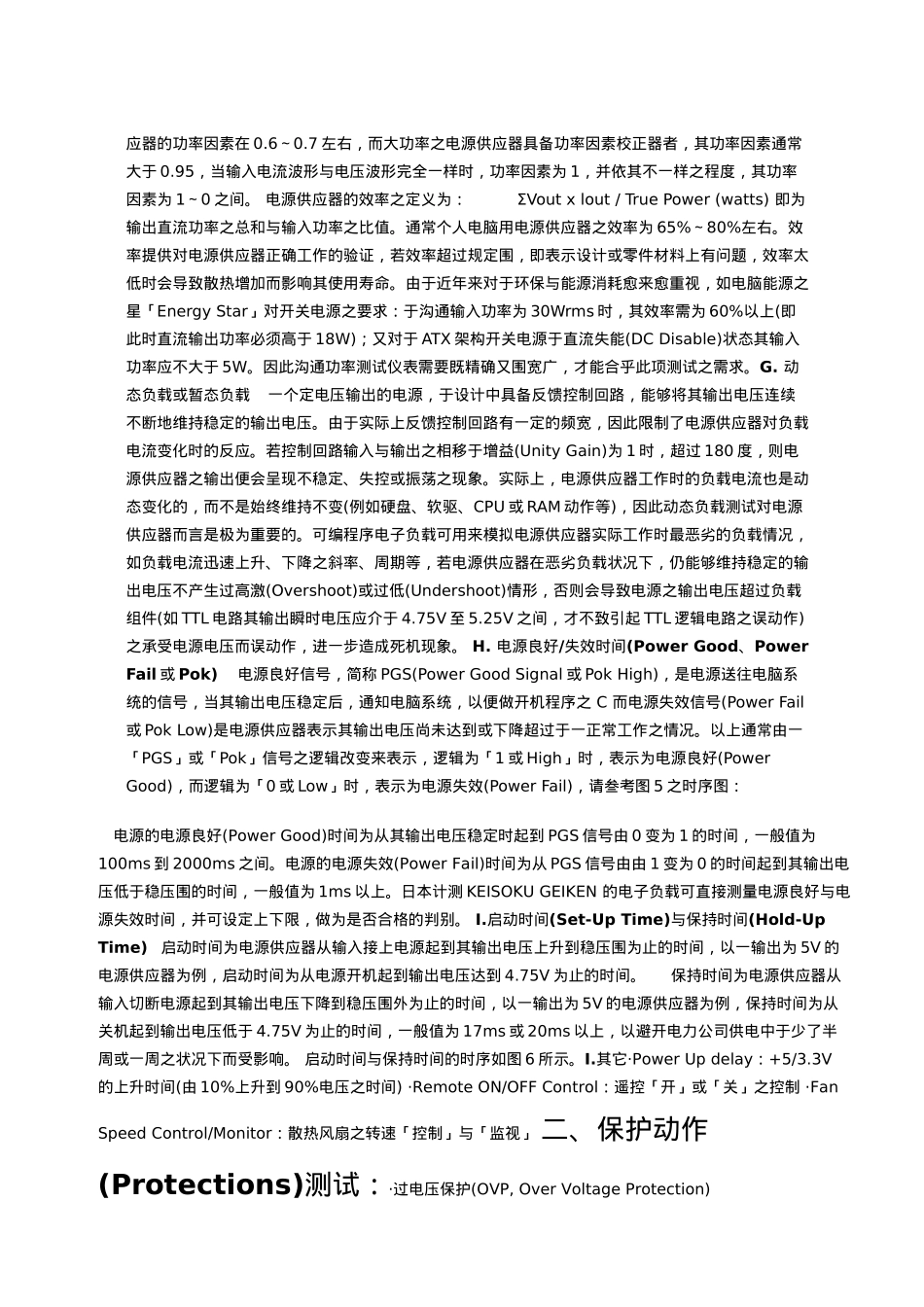

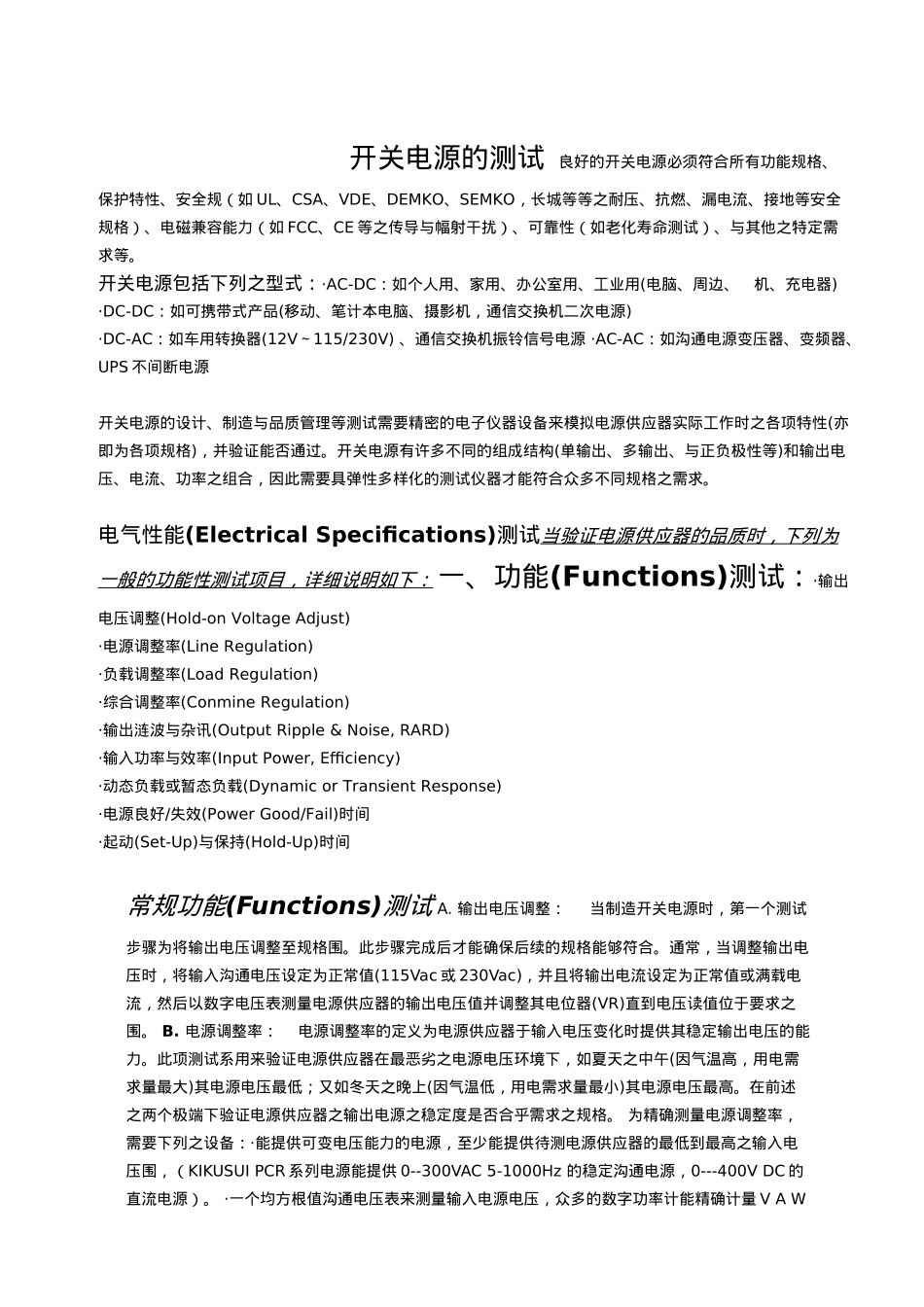

开关电源的测试 良好的开关电源必须符合所有功能规格、保护特性、安全规(如 UL、CSA、VDE、DEMKO、SEMKO,长城等等之耐压、抗燃、漏电流、接地等安全规格)、电磁兼容能力(如 FCC、CE 等之传导与幅射干扰)、可靠性(如老化寿命测试)、与其他之特定需求等。 开关电源包括下列之型式:·AC-DC:如个人用、家用、办公室用、工业用( 电脑、周边、机、充电器) ·DC-DC:如可携带式产品(移动、笔计本电脑、摄影机,通信交换机二次电源) ·DC-AC:如车用转换器(12V~115/230V) 、通信交换机振铃信号电源 ·AC-AC:如沟通电源变压器、变频器、UPS 不间断电源 开关电源的设计、制造与品质管理等测试需要精密的电子仪器设备来模拟电源供应器实际工作时之各项特性(亦即为各项规格),并验证能否通过。开关电源有许多不同的组成结构(单输出、多输出、与正负极性等)和输出电压、电流、功率之组合,因此需要具弹性多样化的测试仪器才能符合众多不同规格之需求。 电气性能(Electrical Specifications)测试当验证电源供应器的品质时,下列为一般的功能性测试项目,详细说明如下: 一、功能(Functions)测试:·输出电压调整(Hold-on Voltage Adjust) ·电源调整率(Line Regulation) ·负载调整率(Load Regulation) ·综合调整率(Conmine Regulation) ·输出涟波与杂讯(Output Ripple & Noise, RARD) ·输入功率与效率(Input Power, Efficiency) ·动态负载或暂态负载(Dynamic or Transient Response) ·电源良好/失效(Power Good/Fail)时间 ·起动(Set-Up)与保持(Hold-Up)时间 常规功能(Functions)测试 A. 输出电压调整: 当制造开关电源时,第一个测试步骤为将输出电压调整至规格围。此步骤完成后才能确保后续的规格能够符合。通常,当调整输出电压时,将输入沟通电压设定为正常值(115Vac 或 230Vac),并且将输出电流设定为正常值或满载电流,然后以数字电压表测量电源供应器的输出电压值并调整其电位器(VR)直到电压读值位于要求之围。 B. 电源调整率: 电源调整率的定义为电源供应器于输入电压变化时提供其稳定输出电压的能力。此项测试系用来验证电源供应器在最恶劣之电源电压环境下,如夏天之中午(因气温高,用电需求量最大)其电源电压最低;又如冬天之晚上(因气温低,用电需求量最小)其电源电压最高。在前述之两个极端下验证电源供应器之输出电源之稳定度是否合乎需求之规格。 为精确测量电源调整率,需要...
