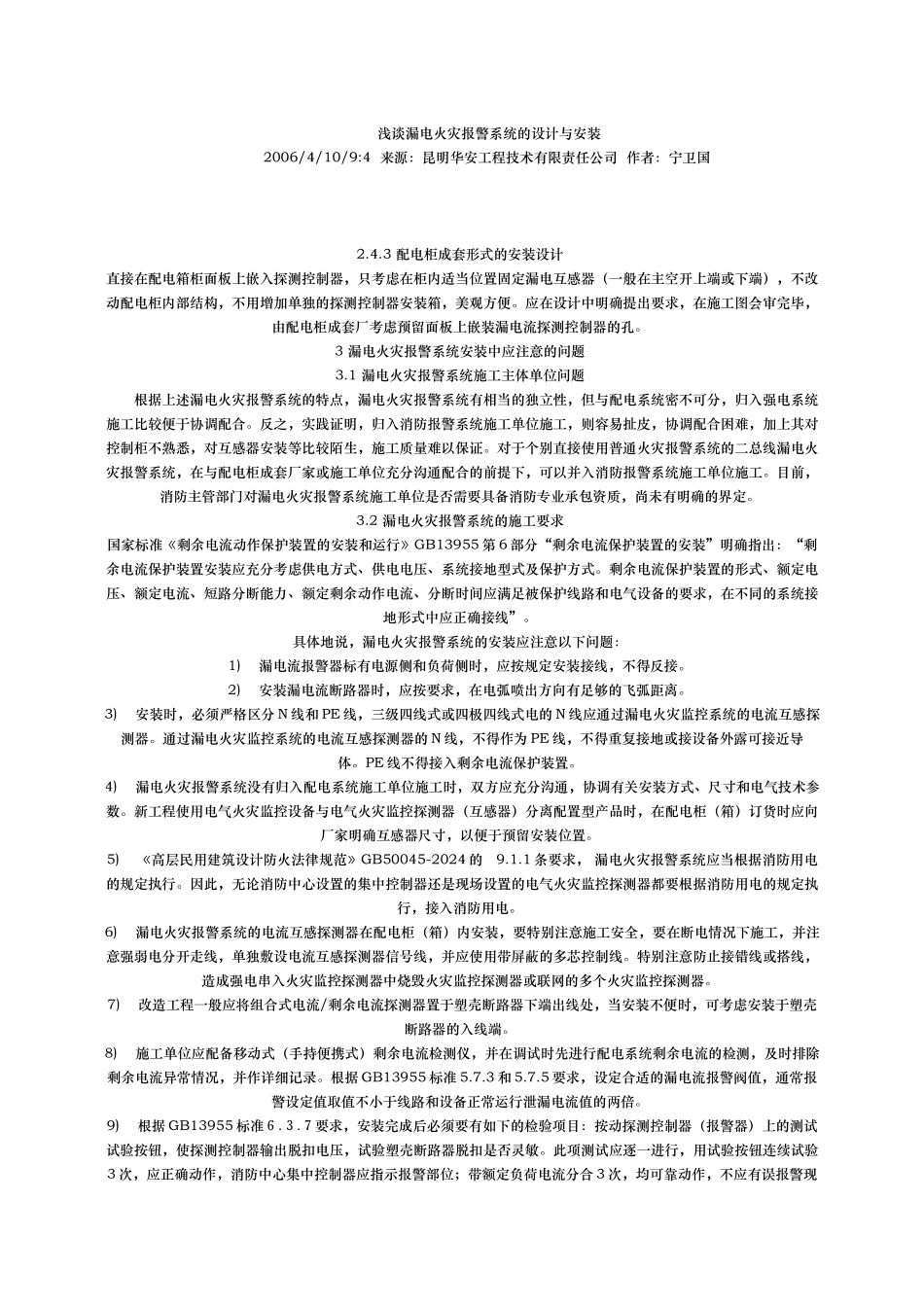

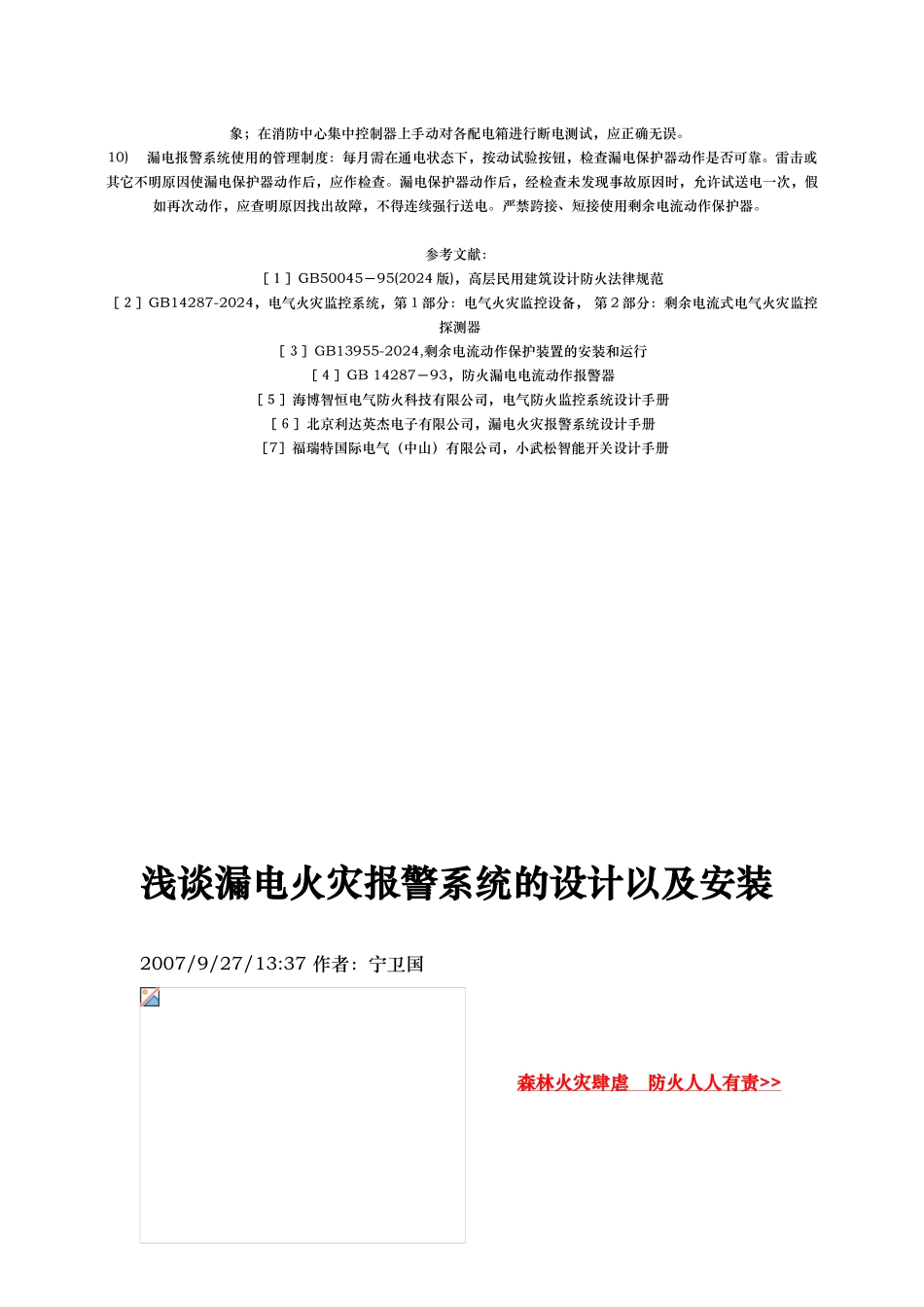

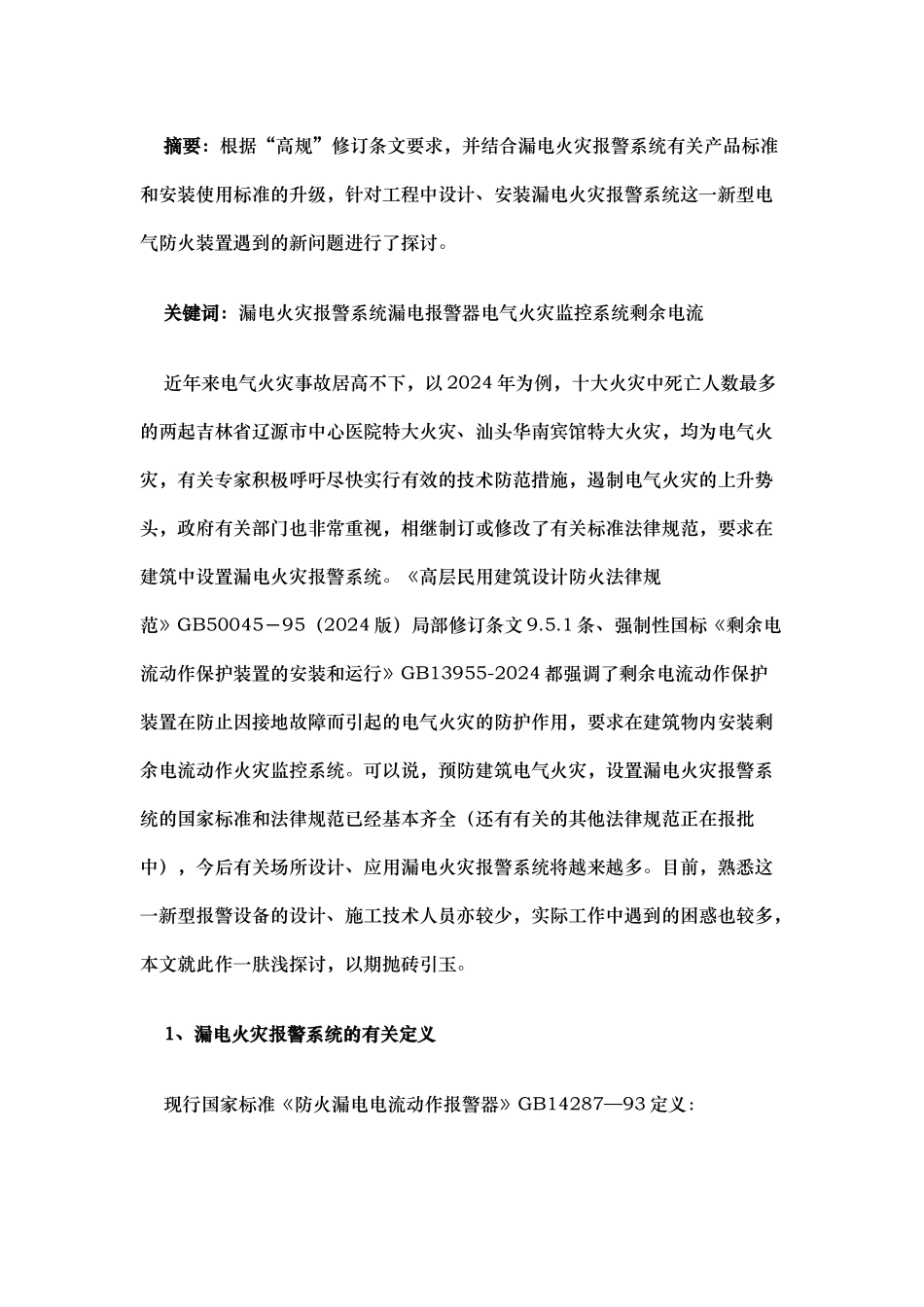

浅谈漏电火灾报警系统的设计与安装2006/4/10/9:4 来源：昆明华安工程技术有限责任公司 作者：宁卫国 2.4.3 配电柜成套形式的安装设计 直接在配电箱柜面板上嵌入探测控制器，只考虑在柜内适当位置固定漏电互感器（一般在主空开上端或下端），不改动配电柜内部结构，不用增加单独的探测控制器安装箱，美观方便。应在设计中明确提出要求，在施工图会审完毕，由配电柜成套厂考虑预留面板上嵌装漏电流探测控制器的孔。 3 漏电火灾报警系统安装中应注意的问题 3.1 漏电火灾报警系统施工主体单位问题 根据上述漏电火灾报警系统的特点，漏电火灾报警系统有相当的独立性，但与配电系统密不可分，归入强电系统施工比较便于协调配合。反之，实践证明，归入消防报警系统施工单位施工，则容易扯皮，协调配合困难，加上其对控制柜不熟悉，对互感器安装等比较陌生，施工质量难以保证。对于个别直接使用普通火灾报警系统的二总线漏电火灾报警系统，在与配电柜成套厂家或施工单位充分沟通配合的前提下，可以并入消防报警系统施工单位施工。目前，消防主管部门对漏电火灾报警系统施工单位是否需要具备消防专业承包资质，尚未有明确的界定。 3.2 漏电火灾报警系统的施工要求 国家标准《剩余电流动作保护装置的安装和运行》GB13955 第 6 部分“剩余电流保护装置的安装”明确指出：“剩余电流保护装置安装应充分考虑供电方式、供电电压、系统接地型式及保护方式。剩余电流保护装置的形式、额定电压、额定电流、短路分断能力、额定剩余动作电流、分断时间应满足被保护线路和电气设备的要求，在不同的系统接地形式中应正确接线”。 具体地说，漏电火灾报警系统的安装应注意以下问题： 1) 漏电流报警器标有电源侧和负荷侧时，应按规定安装接线，不得反接。 2) 安装漏电流断路器时，应按要求，在电弧喷出方向有足够的飞弧距离。 3) 安装时，必须严格区分 N 线和 PE 线，三级四线式或四极四线式电的 N 线应通过漏电火灾监控系统的电流互感探测器。通过漏电火灾监控系统的电流互感探测器的 N 线，不得作为 PE 线，不得重复接地或接设备外露可接近导体。PE 线不得接入剩余电流保护装置。 4) 漏电火灾报警系统没有归入配电系统施工单位施工时，双方应充分沟通，协调有关安装方式、尺寸和电气技术参数。新工程使用电气火灾监控设备与电气火灾监控探测器（互感器）分离配置型产品时，在配电柜（箱）订货时应向厂家明确互感器尺寸，以便于预留...
