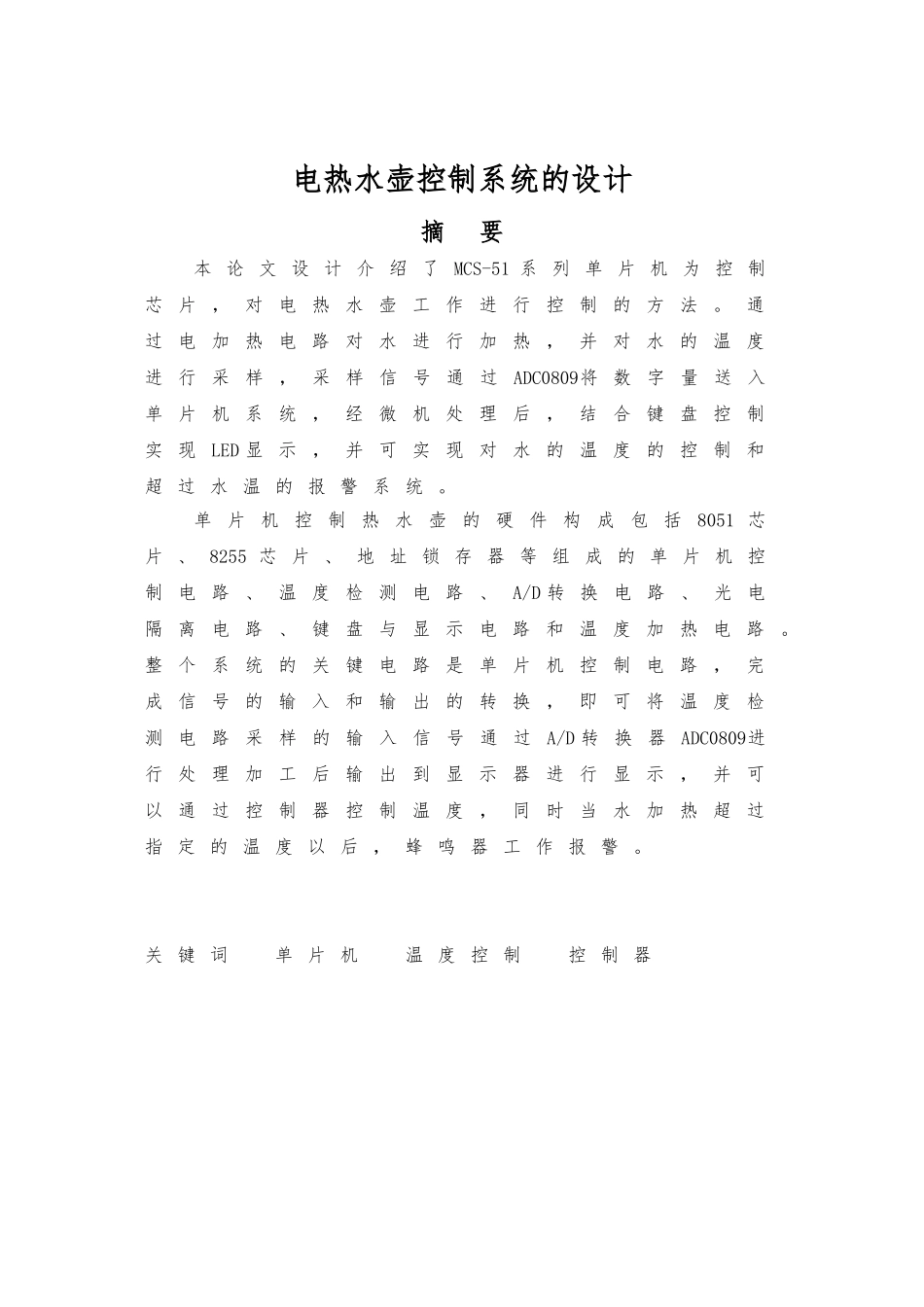

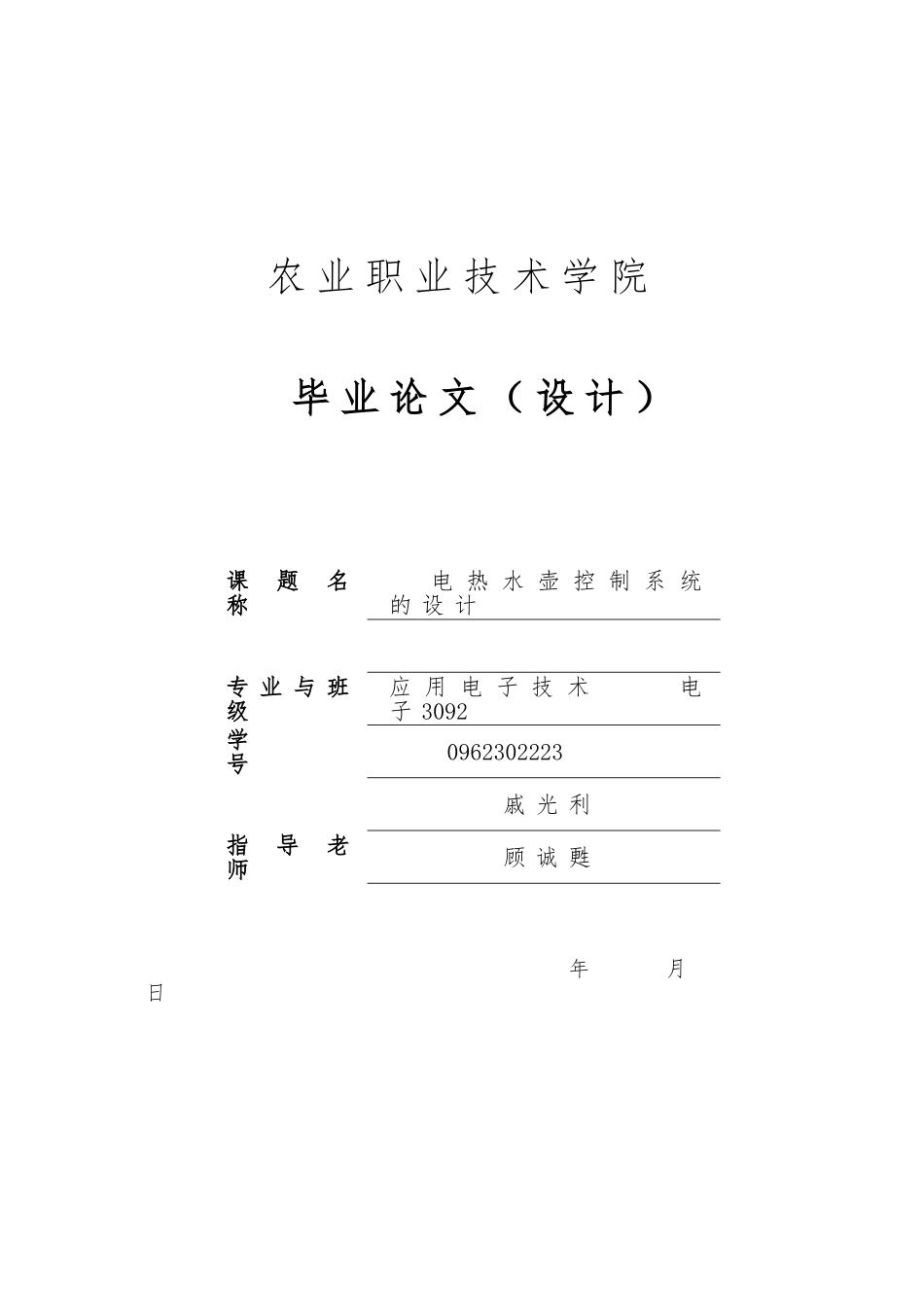

农 业 职 业 技 术 学 院 毕 业 论 文 （ 设 计 ）课题名称 电 热 水 壶 控 制 系 统的 设 计专 业 与 班级应 用 电 子 技 术 电子 3092学号 0962302223 戚 光 利指导老师 顾 诚 甦年 月 日电热水壶控制系统的设计摘 要本 论 文 设 计 介 绍 了 MCS-51 系 列 单 片 机 为 控 制芯 片 ， 对 电 热 水 壶 工 作 进 行 控 制 的 方 法 。 通过 电 加 热 电 路 对 水 进 行 加 热 ， 并 对 水 的 温 度进 行 采 样 ， 采 样 信 号 通 过ADC0809将 数 字 量 送 入单 片 机 系 统 ， 经 微 机 处 理 后 ， 结 合 键 盘 控 制实 现LED 显 示 ， 并 可 实 现 对 水 的 温 度 的 控 制 和超 过 水 温 的 报 警 系 统 。单片机控制热水壶的硬件构成包括8051 芯片 、 8255 芯 片 、 地 址 锁 存 器 等 组 成 的 单 片 机 控制 电 路 、 温 度 检 测 电 路 、A/D 转 换 电 路 、 光 电隔 离 电 路 、 键 盘 与 显 示 电 路 和 温 度 加 热 电 路。整 个 系 统 的 关 键 电 路 是 单 片 机 控 制 电 路 ， 完成 信 号 的 输 入 和 输 出 的 转 换 ， 即 可 将 温 度 检测 电 路 采 样 的 输 入 信 号 通 过A/D 转 换 器ADC0809进行 处 理 加 工 后 输 出 到 显 示 器 进 行 显 示 ， 并 可以 通 过 控 制 器 控 制 温 度 ， 同 时 当 水 加 热 超 过指 定 的 温 度 以 后 ， 蜂 鸣 器 工 作 报 警 。关 键 词 单 片 机 温 度 控 制 控 制 器Design of control system for electric heating kettleAbstractThe thesisintroducts the method of use the series of MCS-51 one-chip computer which is the control chip to control the work of kettle heat with electric energy. Through electric heated circle, the water will be heated, then sample the temperature of the water. The sampling signal will set the mimic to the system of single chip computer through ADC0809, after is processed by the computer and control...
