病床呼叫与输液监控系统本科设计说明

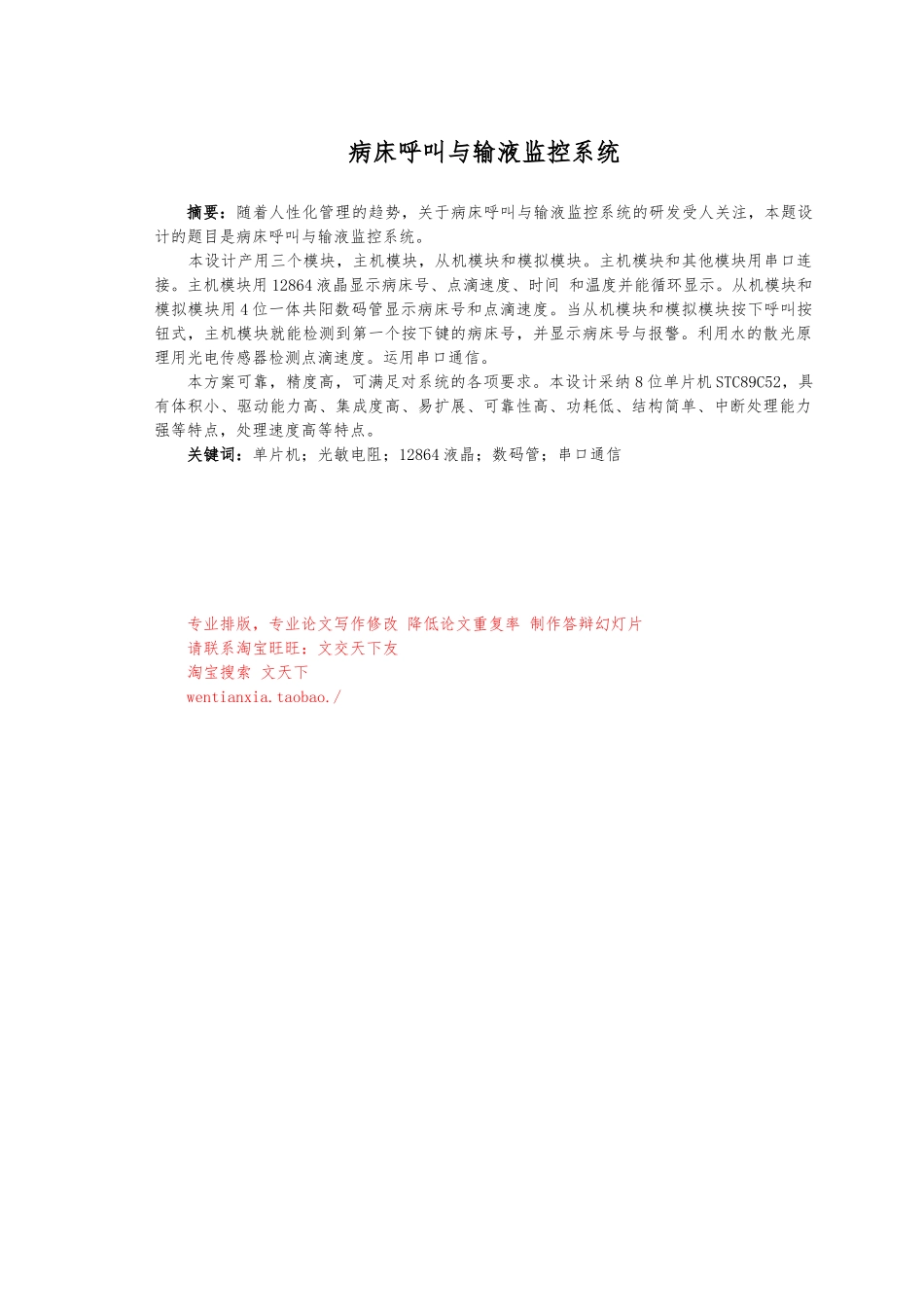

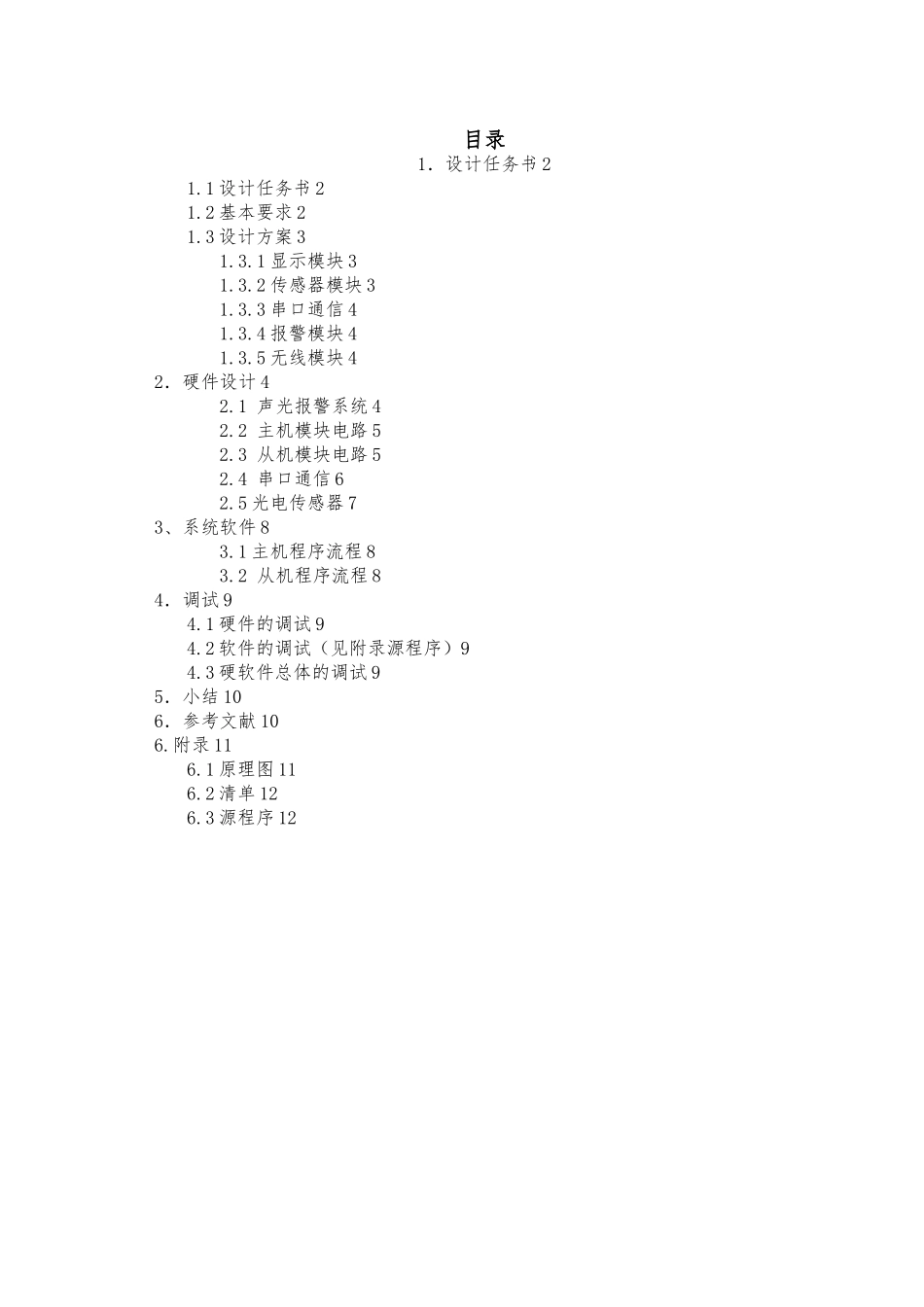

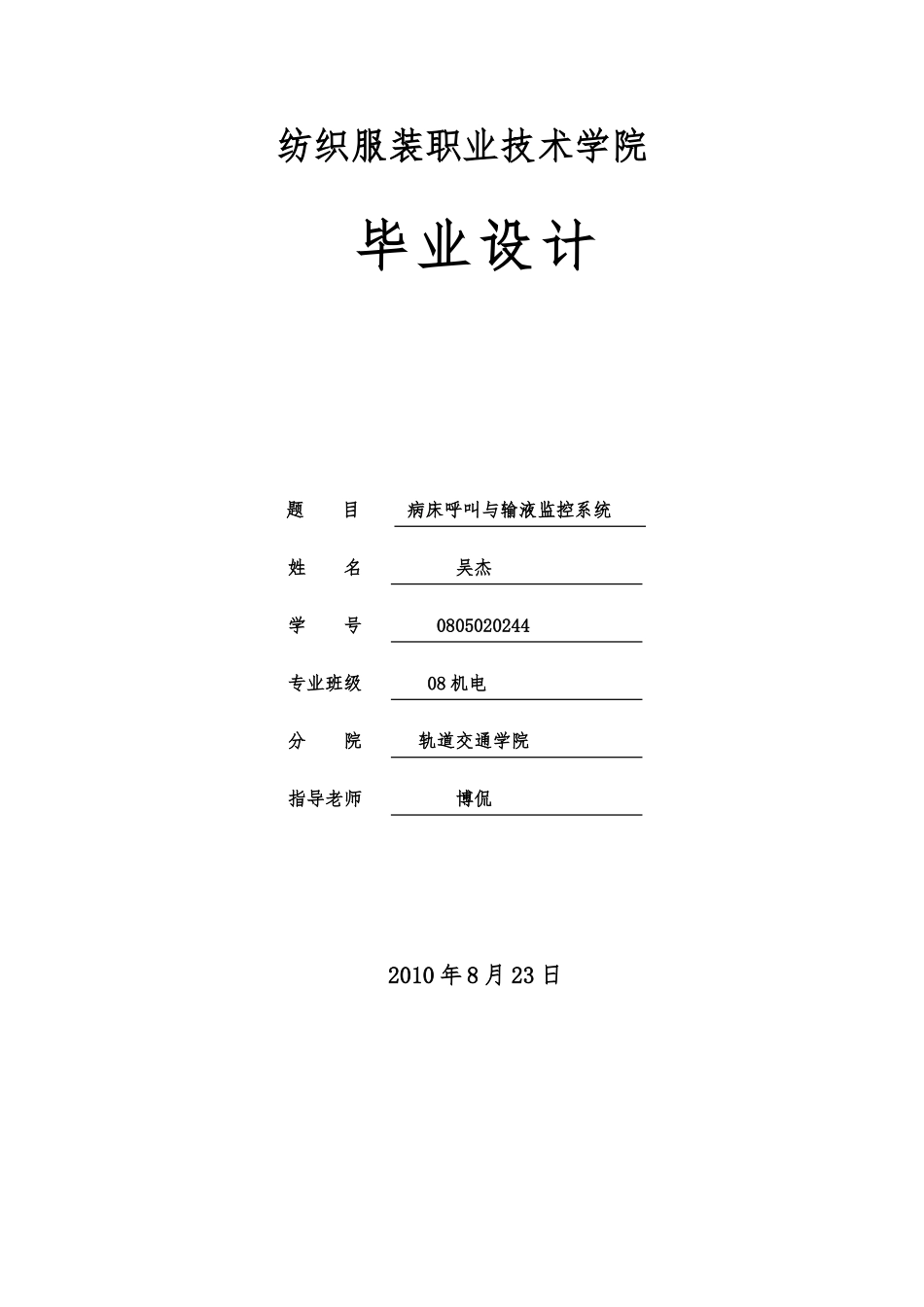

纺织服装职业技术学院毕业设计题 目 病床呼叫与输液监控系统姓 名 吴杰学 号 0805020244专业班级 08 机电分 院 轨道交通学院 指导老师 博侃2010 年 8 月 23 日目录1．设计任务书 21.1 设计任务书 21.2 基本要求 21.3 设计方案 31.3.1 显示模块 31.3.2 传感器模块 31.3.3 串口通信 41.3.4 报警模块 41.3.5 无线模块 42．硬件设计 42.1 声光报警系统 42.2 主机模块电路 52.3 从机模块电路 52.4 串口通信 62.5 光电传感器 73、系统软件 83.1 主机程序流程 83.2 从机程序流程 84．调试 94.1 硬件的调试 94.2 软件的调试（见附录源程序）94.3 硬软件总体的调试 95．小结 106．参考文献 106.附录 116.1 原理图 116.2 清单 126.3 源程序 12病床呼叫与输液监控系统摘要：随着人性化管理的趋势，关于病床呼叫与输液监控系统的研发受人关注，本题设计的题目是病床呼叫与输液监控系统。 本设计产用三个模块，主机模块，从机模块和模拟模块。主机模块和其他模块用串口连接。主机模块用 12864 液晶显示病床号、点滴速度、时间 和温度并能循环显示。从机模块和模拟模块用 4 位一体共阳数码管显示病床号和点滴速度。当从机模块和模拟模块按下呼叫按钮式，主机模块就能检测到第一个按下键的病床号，并显示病床号与报警。利用水的散光原理用光电传感器检测点滴速度。运用串口通信。本方案可靠，精度高，可满足对系统的各项要求。本设计采纳 8 位单片机 STC89C52，具有体积小、驱动能力高、集成度高、易扩展、可靠性高、功耗低、结构简单、中断处理能力强等特点，处理速度高等特点。关键词：单片机；光敏电阻；12864 液晶；数码管；串口通信专业排版，专业论文写作修改 降低论文重复率 制作答辩幻灯片请联系淘宝旺旺：文交天下友淘宝搜索 文天下wentianxia.taobao./1．设计任务书1.1 设计任务书设计并制作一套用于医院的病床呼叫和输液监控系统，它由护士站主机、病床监控器等组成，而病床监控器同时具有呼叫和输液监控功能。1.2 基本要求 （1）病床监控器具有站号任意输入设定和显示功能。（2）当按下监控器上的呼叫按扭时，主机能显示最先接收到的呼叫病床号，并发出声光报警提示。（3）主机能手动清除当前显示的病床号与报警信号。（4）主机能接收并存储不少于 10 个呼叫的病床号，在手动清除当前显示后，能依先后顺序显示下一个病床号并发出声、光提示。（5）自制直流电源，...
