监控系统防雷工程设计方案

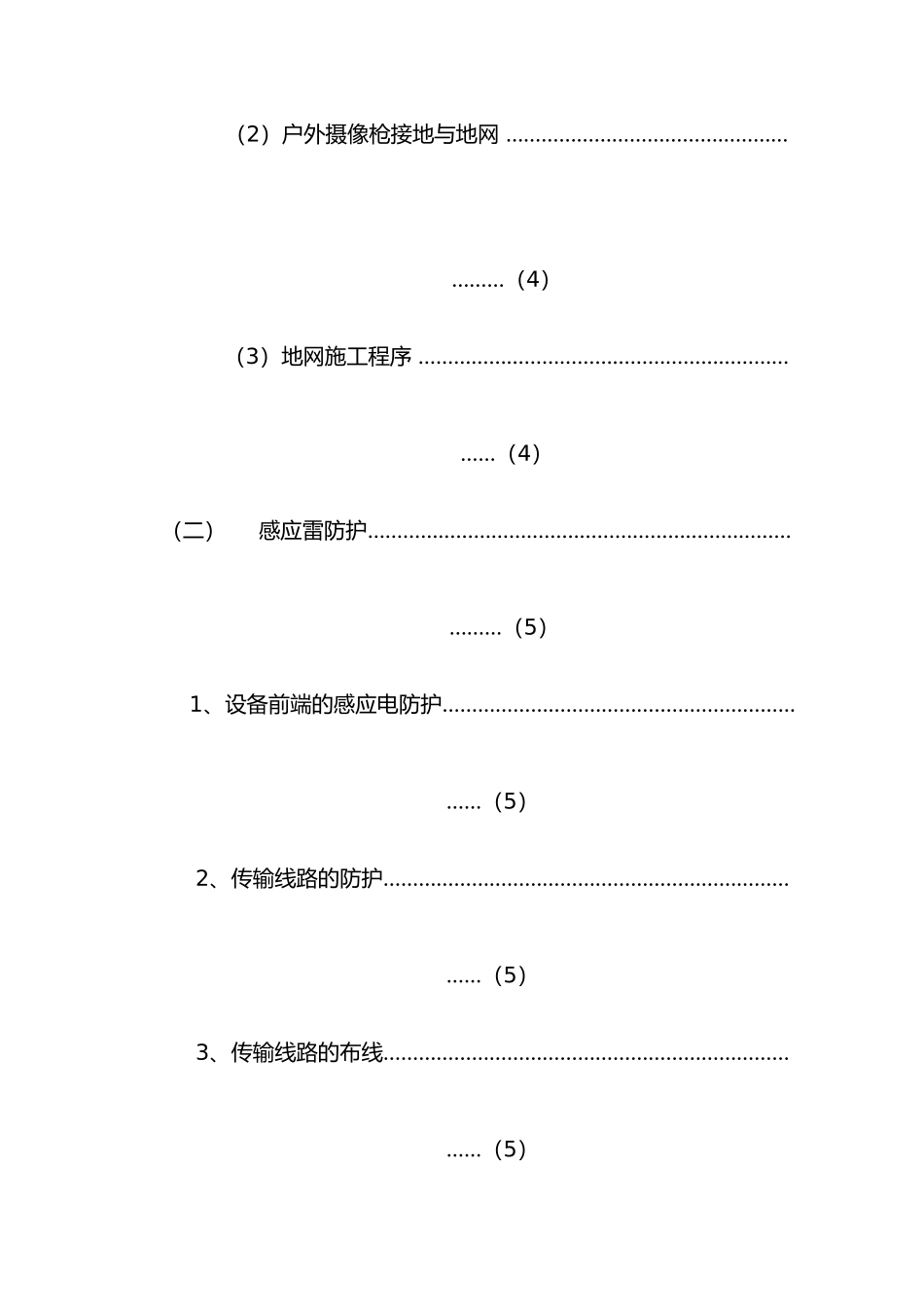

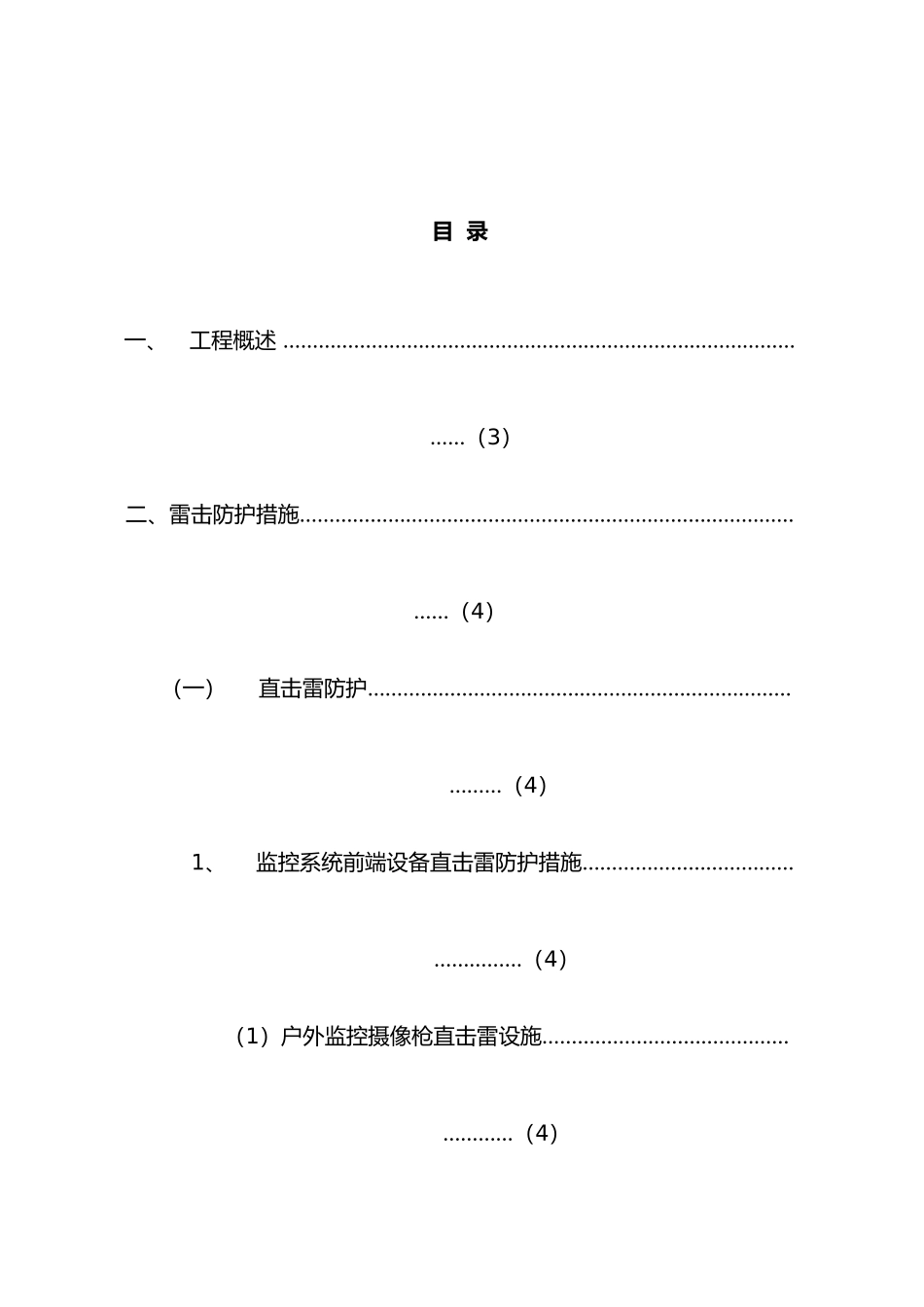

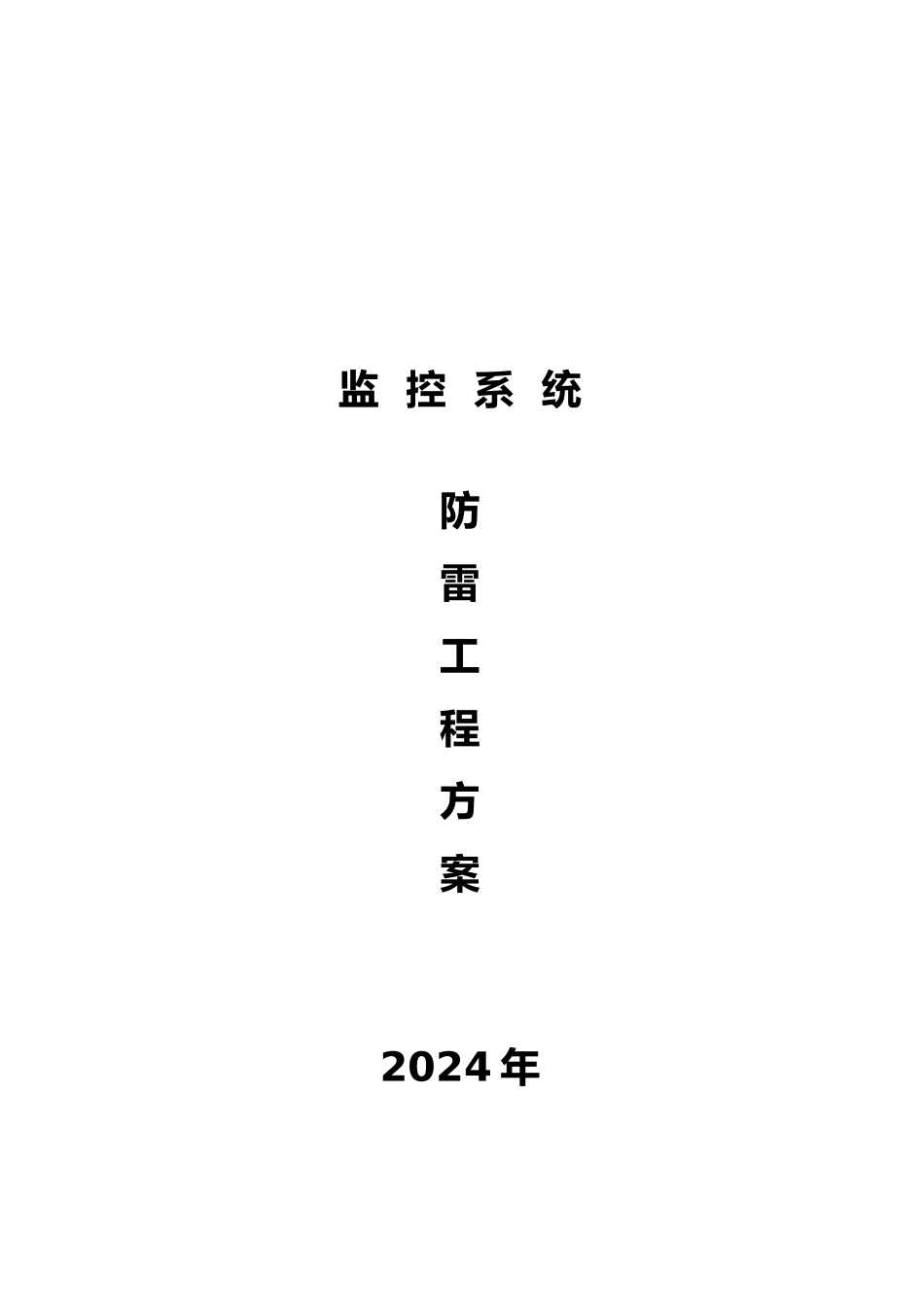

监 控 系 统防雷工程方案2024 年目 录一、工程概述 …………………………………………………………………………………（3）二、雷击防护措施………………………………………………………………………………（4）（一）直击雷防护………………………………………………………………………（4）1、监控系统前端设备直击雷防护措施……………………………………………（4）（1）户外监控摄像枪直击雷设施………………………………………………（4）（2）户外摄像枪接地与地网 …………………………………………………（4）（3）地网施工程序 ……………………………………………………………（4）（二）感应雷防护………………………………………………………………………（5）1、设备前端的感应电防护…………………………………………………………（5）2、传输线路的防护…………………………………………………………………（5）3、传输线路的布线…………………………………………………………………（5）4、监控室设备防雷…………………………………………………………………（6）（1）监控室电源系统的防雷措施………………………………………………（6）（2）监控室控制、对讲系统的防雷措施 ………………………………………（7）三、屏蔽措施……………………………………………………………………………………（8）四、等电位连接与共用接地…………………………………………………………………（10）五、设备清单…………………………………………………………………………………（11）六、运行维护…………………………………………………………………………………（13）监控系统防雷工程方案一、工程概述监控系统由前端摄像枪设备、监控室显示录像设备以与传输线路组成，系统采纳了大量的集成元件，在雷击发生时，传输线路感应到雷电磁场产生过电压，可高达几千伏，对集成元件有较大的危害。监控系统中的传输线路许多处于 LPZ0A 非防雷区域。系统走线在布线阶段没有考虑与防雷引下线保持足够的距离，这些都为系统的安全运行留下了隐患。一般认为，雷电的防护措施有隔离、等电位、钳位、均压、滤波、屏蔽、过压过流保护、接地等方法将雷电过电压、过电流与雷击电磁脉冲消除在设备外围，从而有效地保护各类设备。目前主要采纳气体放电管、放电间隙、高频二极管、压敏电阻、瞬态二极管、晶闸管、高低通滤波器等元件根据不同频率...
