直流稳压电源与漏电保护装置课程设计报告书

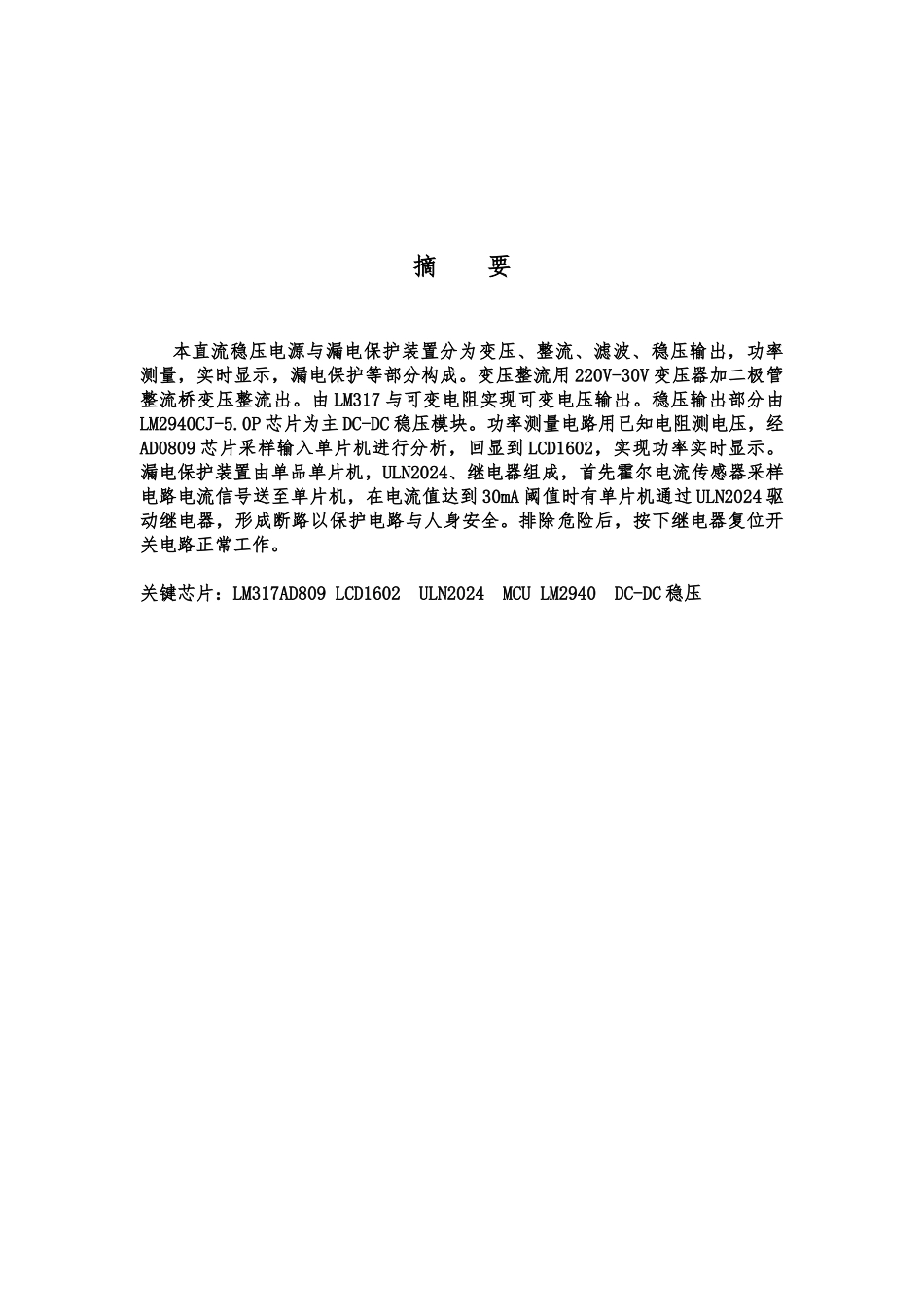

Henan Agricultural University直流稳压电源与漏电保护装置课程设计河南农业大学201*年*月*日河南·河南农业大学摘 要 本直流稳压电源与漏电保护装置分为变压、整流、滤波、稳压输出，功率测量，实时显示，漏电保护等部分构成。变压整流用 220V-30V 变压器加二极管整流桥变压整流出。由 LM317 与可变电阻实现可变电压输出。稳压输出部分由LM2940CJ-5.0P 芯片为主 DC-DC 稳压模块。功率测量电路用已知电阻测电压，经AD0809 芯片采样输入单片机进行分析，回显到 LCD1602，实现功率实时显示。漏电保护装置由单品单片机，ULN2024、继电器组成，首先霍尔电流传感器采样电路电流信号送至单片机，在电流值达到 30mA 阈值时有单片机通过 ULN2024 驱动继电器，形成断路以保护电路与人身安全。排除危险后，按下继电器复位开关电路正常工作。关键芯片：LM317AD809 LCD1602 ULN2024 MCU LM2940 DC-DC 稳压目 录1 系统方案 11.1 整流模块的论证与选择 11.2 滤波电路的论证与选择 21.3DC-DC 稳压模块的论证与选择 31.4 模数转换的论证与选择 41.5 显示模块的论证与选择 51.6 控制模块的论证与选择 52 系统理论分析与计算 62.1 稳压电源分析计算 62.1.1 稳压芯片甄选 62.1.2 有关参数的计算 72.2 漏电检测分析计算 82.2.1 漏电检测分析 82.2.2 漏电检测计算 92.3 关断保护分析计算 92.3.1 关断保护分析 92.3.2 关断保护计算 93 电路与程序设计 93.1 电路的设计 93.1.1 系统总体框图 93.2 程序的设计 113.2.1 程序流程图 114 测试方案与测试结果 124.1 调试的方法 12值 4.2 测试条件与仪器 124.3 测试结果与分析 124.3.1 测试结果(数据)124.3.2 测试分析与结论 13附录 1：电路原理图 14附录 2：源程序 15直流稳压电源与漏电保护装置1 系统方案本系统所需要有整流模块、滤波模块，DC-DC 稳压模块，模数转换模块、显示模块、控制模块、漏电保护模块、组成，下面分别论证这几个模块的选择。1.1 整流模块的论证与选择题目所需电压为 5.5 到 25V，最大电流为 1A 所以最大功率为 25W，根据变压器功率守恒的原则，我们选用的是 220V-30V，50W 的普通变压器符合要求，稳压电源模块分为整流模块，稳压模块两部分。现论证如下1.1.1 整流模块方案一：半波整流电路。电路图如图 1.1 所示，图 1.1.1半波整流电路是一种最简单的整流电路。它由电源变压器、整流二极管D 和负...
