盾构机吊装组装方案

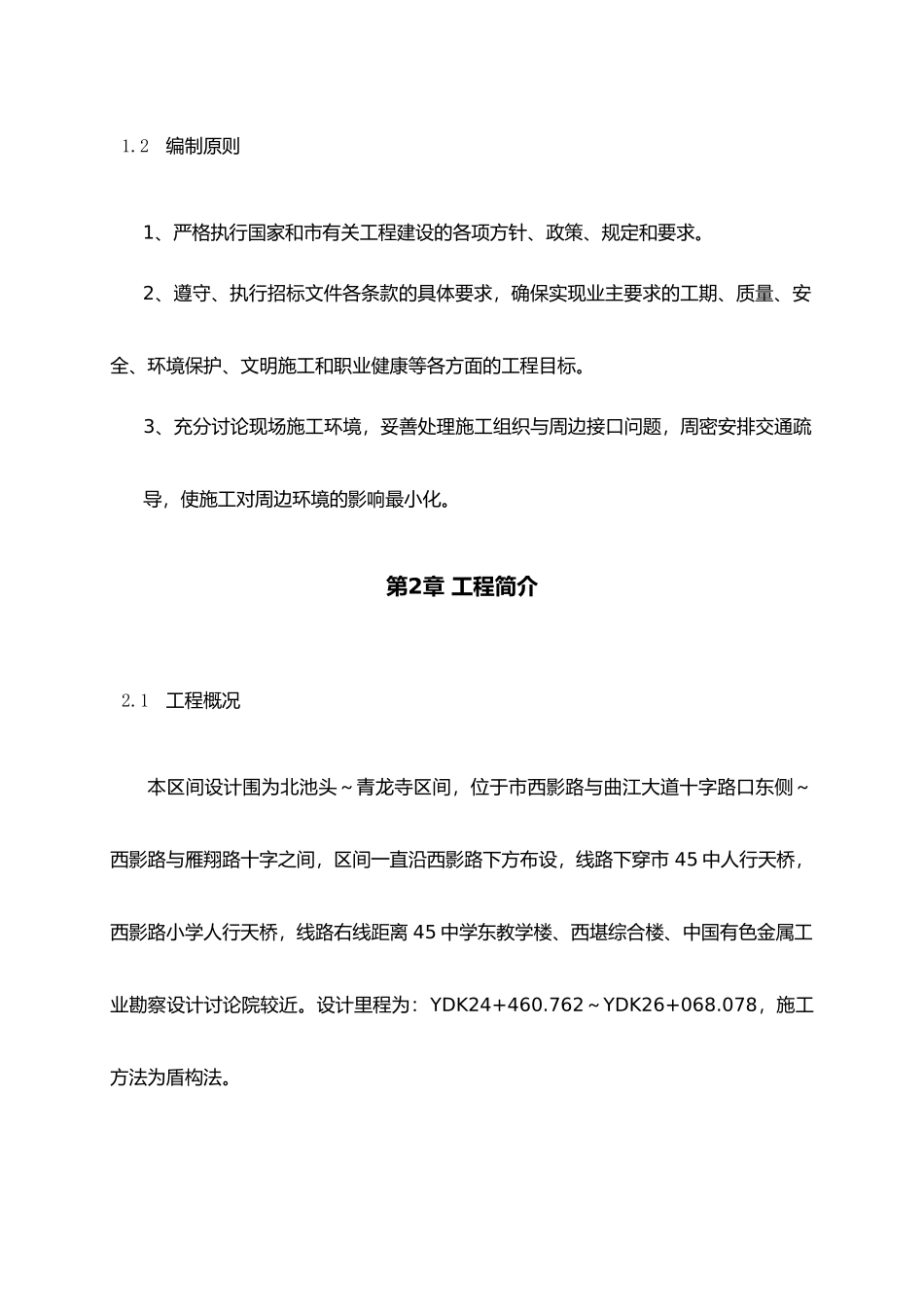

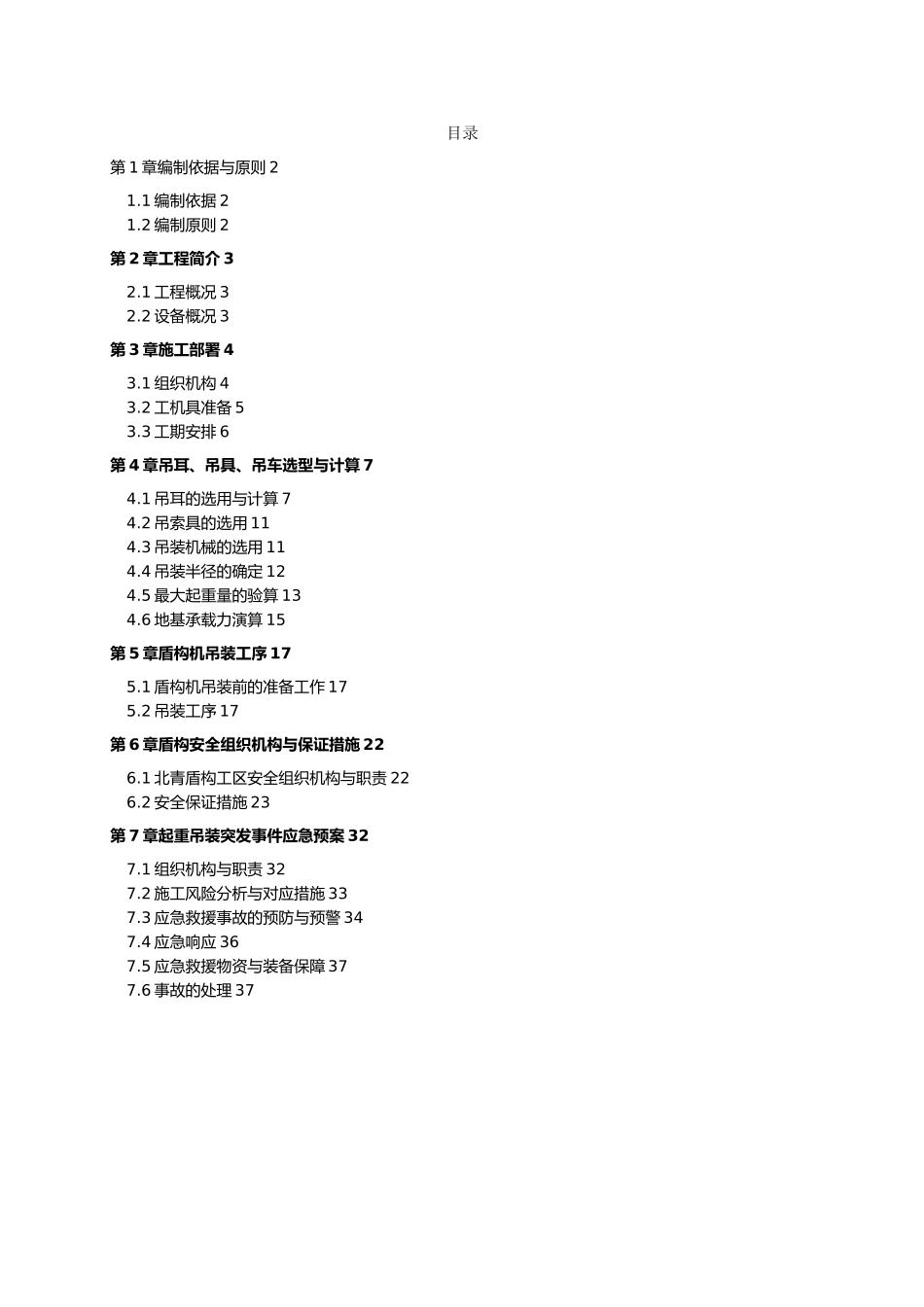

目录第 1 章编制依据与原则 21.1 编制依据 21.2 编制原则 2第 2 章工程简介 32.1 工程概况 32.2 设备概况 3第 3 章施工部署 43.1 组织机构 43.2 工机具准备 53.3 工期安排 6第 4 章吊耳、吊具、吊车选型与计算 74.1 吊耳的选用与计算 74.2 吊索具的选用 114.3 吊装机械的选用 114.4 吊装半径的确定 124.5 最大起重量的验算 134.6 地基承载力演算 15第 5 章盾构机吊装工序 175.1 盾构机吊装前的准备工作 175.2 吊装工序 17第 6 章盾构安全组织机构与保证措施 226.1 北青盾构工区安全组织机构与职责 226.2 安全保证措施 23第 7 章起重吊装突发事件应急预案 327.1 组织机构与职责 327.2 施工风险分析与对应措施 337.3 应急救援事故的预防与预警 347.4 应急响应 367.5 应急救援物资与装备保障 377.6 事故的处理 37第1章 编制依据与原则1.1编制依据1、地铁三号线 9 标施工设计、施工图2、《起重机械安全规程》GB/T 60673、《起重机用钢丝绳检验和报废有用规》GB/T 59724、《起重机设计规》GB/T 38115、《重要用途钢丝绳》GB 89186、《工程建设安装起重施工规》HG202417、SCC2500C 型履带吊车使用说明书、机械性能表。8、《建筑工程安全生产管理条例》（国务院第 373 号令）9、《特种设备监察条例》（国务院第 393 号令）10、《危险性较大的分部分项工程安全管理办法》（建质[2024]87 号）11、盾构机设计加工图纸，盾构设备装箱清单12、中铁电气化局下发的关于起重设备吊装管理办法。13、以往的盾构机吊装经验。14、（GB50017-2024）钢结构设计规1.2编制原则1、严格执行国家和市有关工程建设的各项方针、政策、规定和要求。2、遵守、执行招标文件各条款的具体要求，确保实现业主要求的工期、质量、安全、环境保护、文明施工和职业健康等各方面的工程目标。3、充分讨论现场施工环境，妥善处理施工组织与周边接口问题，周密安排交通疏导，使施工对周边环境的影响最小化。第2章 工程简介2.1工程概况本区间设计围为北池头～青龙寺区间，位于市西影路与曲江大道十字路口东侧～西影路与雁翔路十字之间，区间一直沿西影路下方布设，线路下穿市 45 中人行天桥，西影路小学人行天桥，线路右线距离 45 中学东教学楼、西堪综合楼、中国有色金属工业勘察设计讨论院较近。设计里程为：YDK24+460.762～YDK26+068.078，施工方法为盾构法。2.2设备概况本工程采纳的盾构机为中铁隧...
