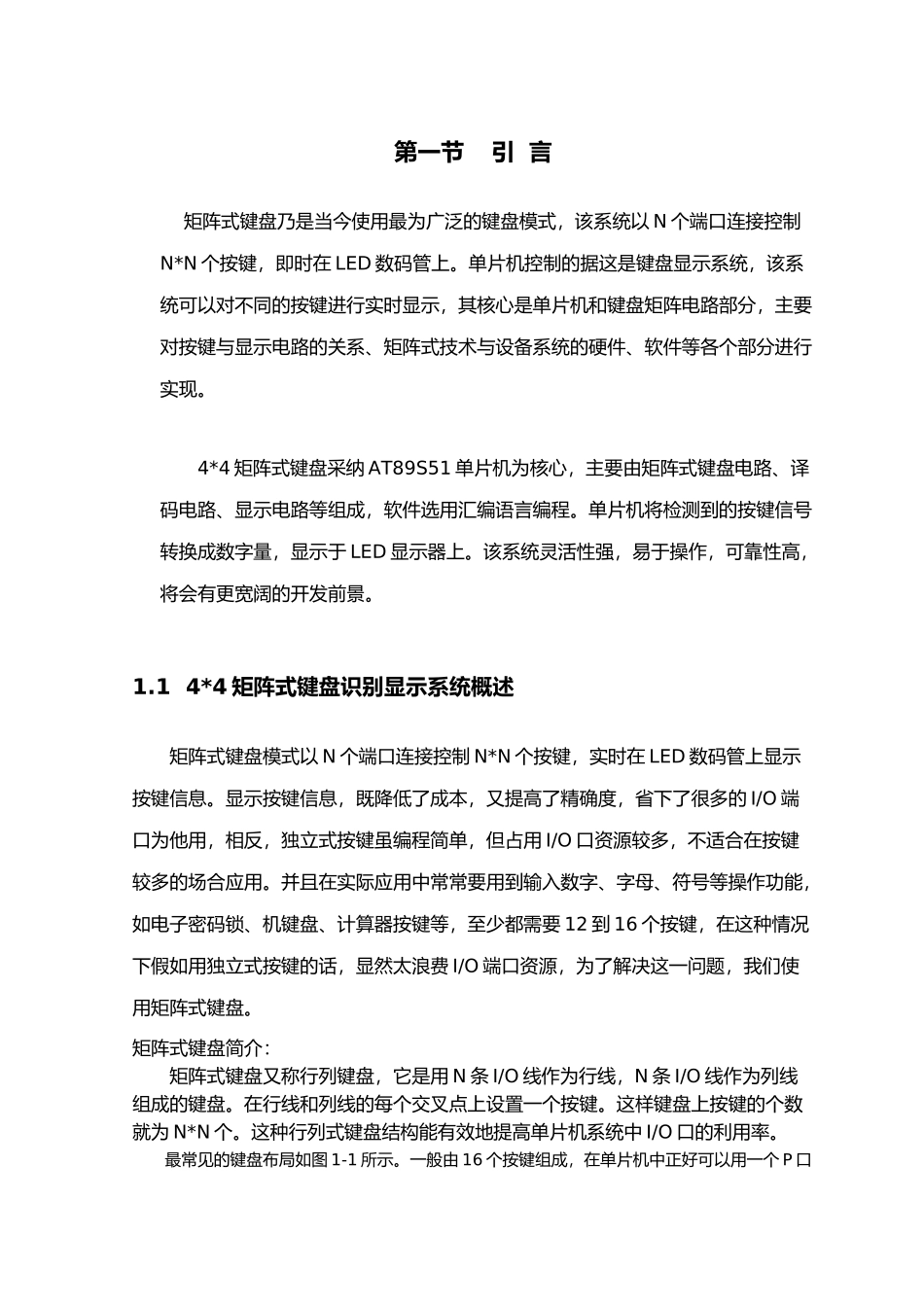

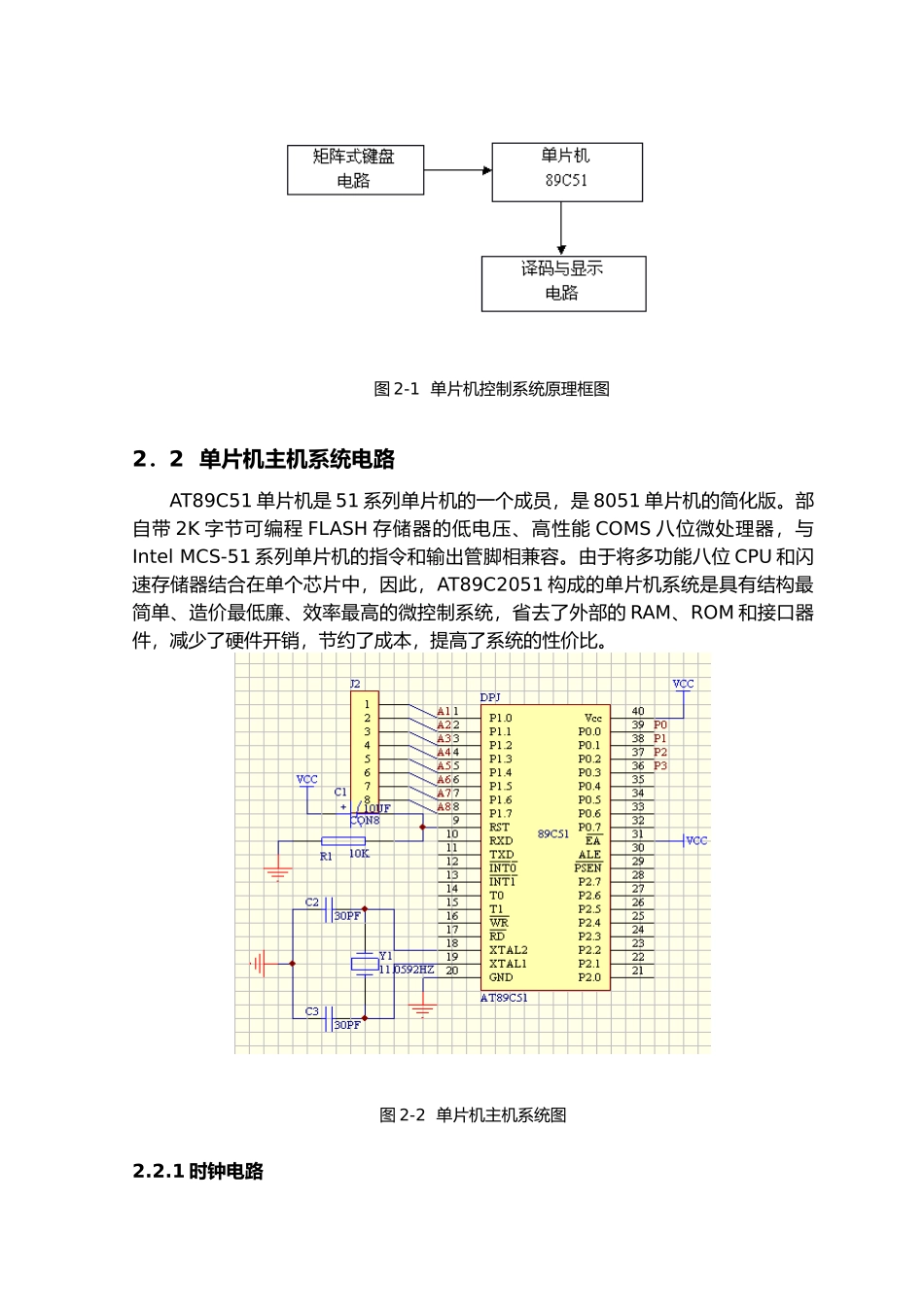

第一节 引 言 矩阵式键盘乃是当今使用最为广泛的键盘模式，该系统以 N 个端口连接控制N*N 个按键，即时在 LED 数码管上。单片机控制的据这是键盘显示系统，该系统可以对不同的按键进行实时显示，其核心是单片机和键盘矩阵电路部分，主要对按键与显示电路的关系、矩阵式技术与设备系统的硬件、软件等各个部分进行实现。4*4 矩阵式键盘采纳 AT89S51 单片机为核心，主要由矩阵式键盘电路、译码电路、显示电路等组成，软件选用汇编语言编程。单片机将检测到的按键信号转换成数字量，显示于 LED 显示器上。该系统灵活性强，易于操作，可靠性高，将会有更宽阔的开发前景。1.1 4*4 矩阵式键盘识别显示系统概述矩阵式键盘模式以 N 个端口连接控制 N*N 个按键，实时在 LED 数码管上显示按键信息。显示按键信息，既降低了成本，又提高了精确度，省下了很多的 I/O 端口为他用，相反，独立式按键虽编程简单，但占用 I/O 口资源较多，不适合在按键较多的场合应用。并且在实际应用中常常要用到输入数字、字母、符号等操作功能，如电子密码锁、机键盘、计算器按键等，至少都需要 12 到 16 个按键，在这种情况下假如用独立式按键的话，显然太浪费 I/O 端口资源，为了解决这一问题，我们使用矩阵式键盘。矩阵式键盘简介：矩阵式键盘又称行列键盘，它是用 N 条 I/O 线作为行线，N 条 I/O 线作为列线组成的键盘。在行线和列线的每个交叉点上设置一个按键。这样键盘上按键的个数就为 N*N 个。这种行列式键盘结构能有效地提高单片机系统中 I/O 口的利用率。最常见的键盘布局如图 1-1 所示。一般由 16 个按键组成，在单片机中正好可以用一个 P 口实现 16 个按键功能，这也是在单片机系统中最常用的形式，本设计就采纳这个键盘模式。图 1-1 键盘布局 随着 21 世纪的到来，资源危机接踵而至。快速席卷整个国家，这一状况还将随着时间的推移和社会的进展而更加严重。国家提倡资源节约型社会，资源危机已成为全球性的突出问题，利用科技手段缓解这一危机，将是人类主要的出路。 电子信息行业是人类社会的高科技行业之一，是设施现代化的基础，也是人类通往科技巅峰的直通路。电子行业的进展从长远来看很重要，但最主要的还是科技问题。国家设施的现代化的根本出路在于全面提高科技水平，现代的社会经营模式由传统模式向现代化、高科技模式转变，由粗放型向集约型方向转变，必须要求科技有一个大的进展，进行一次新的...
