石油化工管道工程施工设计方案

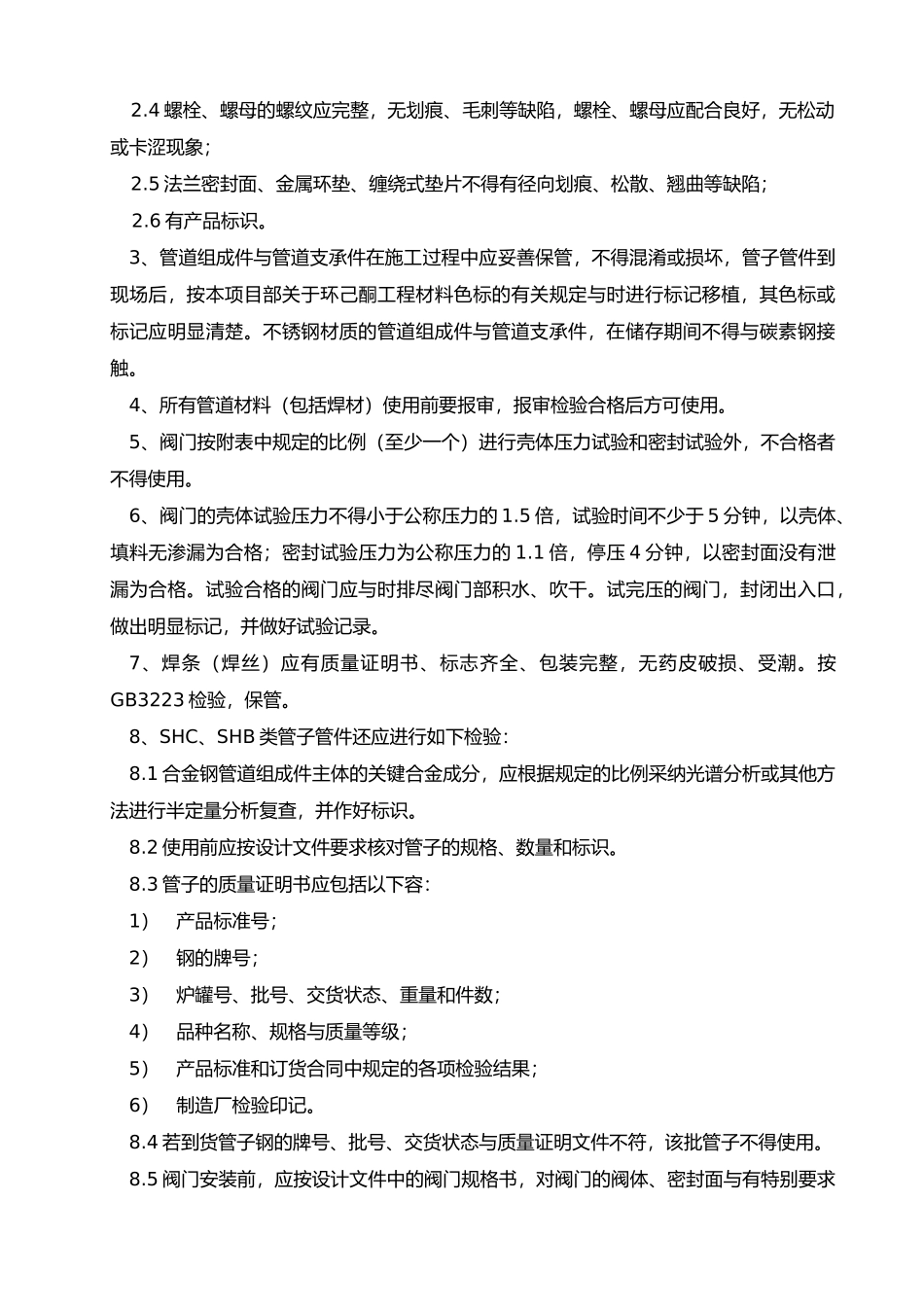

目 录一、工程概况 1二、编制依据 1三、材料检验 1四、管道预制 3五、管道安装 4六、管道焊接与无损检测 6七、管道试压 8八、劳动力组织 10九、主要机具一览表 10十、质量保证体系 10十一、管道安装 HSE 技术措施与安全风险预防措施 2一、工程概况南化公司-化工厂资源优化重组项目外管工程由南化设计，南化建设公司南化工程目部承担施工。本项目的工艺管道贯穿整个厂区管廊，管线比较长，总长度约 3 万多米，管道材质包括 10#、20#、Q235B、Q235A 镀锌管、304、C4、15CrMo、衬聚丙烯钢管、衬四聚四氟钢管等，其中 20#管材中采纳 GB/T8163、GB3087、GB9948 三种标准，最大管径为 DN450，最小管径为 DN50。由于整个工程具有工作量较大，施工场地受到限制的因素比较多，施工难度大，安装质量要求高等特点，该工程施工质量的好坏，对整个厂区各装置运行的效果都很重要，也是衡量施工单位技术水平、取得信誉的关键所在。因此，我们在施工中一定要严格执行国家、部有关标准，一丝不苟地把好质量关，加上精心组织、合理安排，才能保质保量，安全、准点地完成管道施工任务。二、编制依据2.1《石油化工剧毒、可燃介质管道工程施工与验收规》SH3501-20242.2《工业金属管道工程施工与验收规》GB50235-972.3《现场设备、工业管道焊接工程施工与验收规》GB50236-982.4《工业金属管道工程质量检验评定标准》GB50184-932.5《石油化工管道器材标准》SH3401-96～SH3410-962.6《建筑排水硬聚乙烯管道工程技术规程》CJJ/T29-982.7 南化集团设计的图纸与设计技术交底三、材料检验1、所有管道组成件（管子、管件、阀门、法兰、补偿器、安全保护装置）与管道支撑件必须具有制造厂的质量证明书与出厂标志，其质量不得低于国家现行行业标准的规定，无质量证明文件的产品不得使用。2、管道组成件与管道支撑件的材质、规格、型号、质量应符合设计文件的规定，并应按国家现行标准进行外观检验，其表面应符合下列要求，不合格者不得使用。2.1 无裂纹、缩孔、夹渣、折叠、重皮等缺陷；2.2 锈蚀、凹陷与其它机械损伤的程度不应超过产品相应标准允许的壁厚负偏差；2.3 螺纹、密封面坡口的加工精度与粗糙度应达到设计要求或制造标准；2.4 螺栓、螺母的螺纹应完整，无划痕、毛刺等缺陷，螺栓、螺母应配合良好，无松动或卡涩现象；2.5 法兰密封面、金属环垫、缠绕式垫片不得有径向划痕、松散、翘曲等缺陷；2.6 有产品标识。3、管道组成件与管道支承件在...
