石英砂清洗装置设计说明

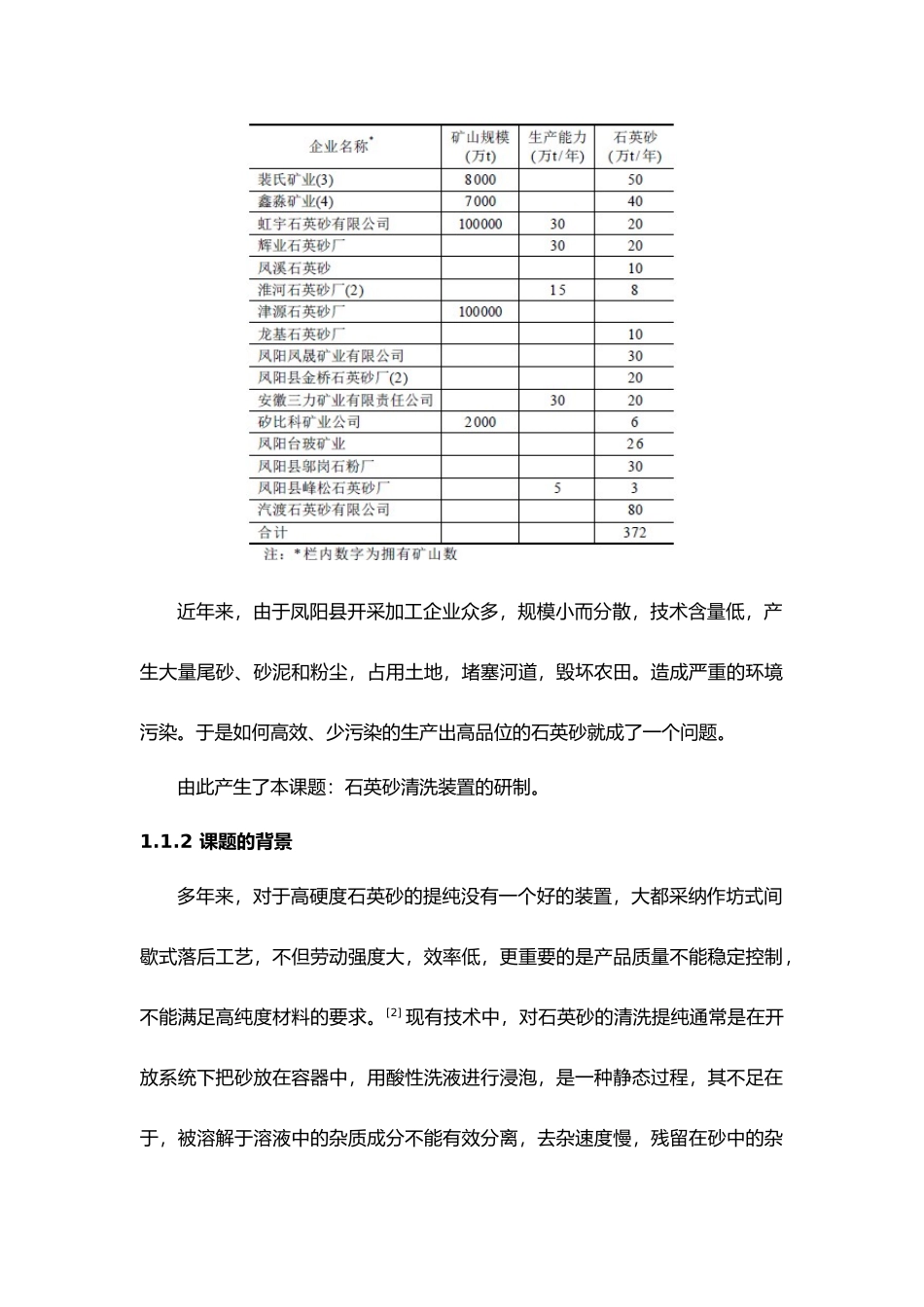

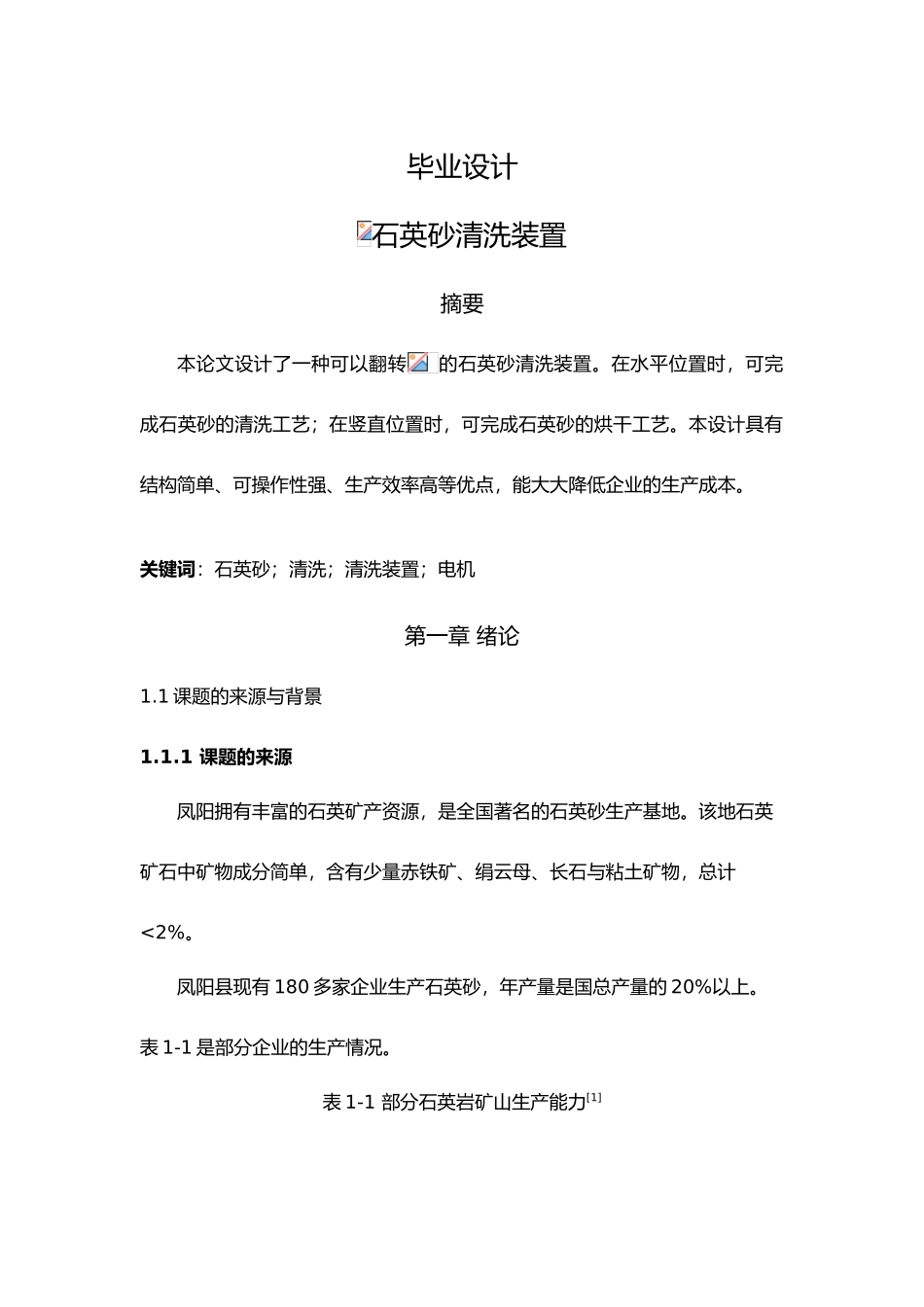

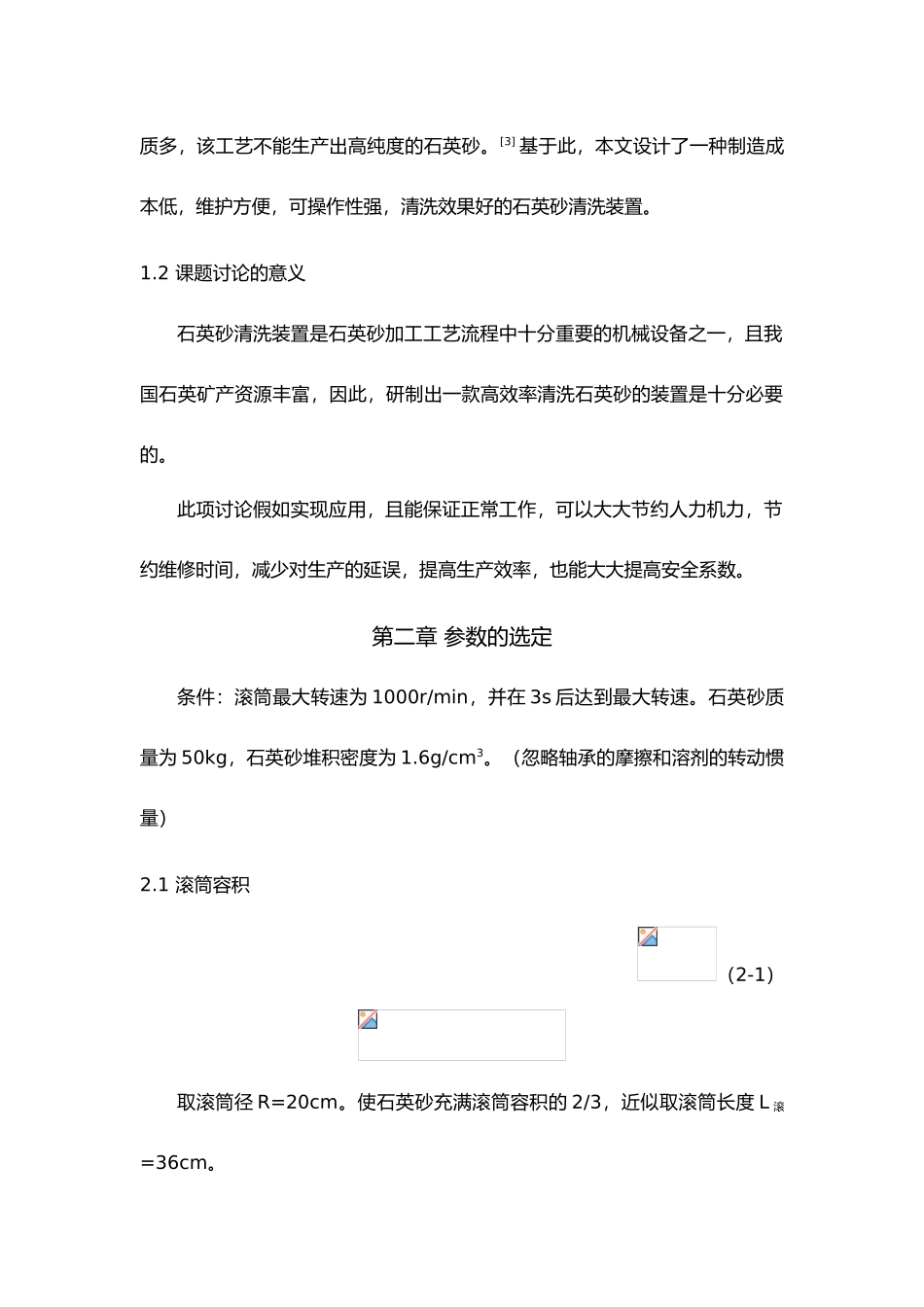

毕业设计石英砂清洗装置摘要本论文设计了一种可以翻转的石英砂清洗装置。在水平位置时，可完成石英砂的清洗工艺；在竖直位置时，可完成石英砂的烘干工艺。本设计具有结构简单、可操作性强、生产效率高等优点，能大大降低企业的生产成本。关键词：石英砂；清洗；清洗装置；电机第一章 绪论1.1 课题的来源与背景1.1.1 课题的来源凤阳拥有丰富的石英矿产资源，是全国著名的石英砂生产基地。该地石英矿石中矿物成分简单，含有少量赤铁矿、绢云母、长石与粘土矿物，总计<2%。凤阳县现有 180 多家企业生产石英砂，年产量是国总产量的 20%以上。表 1-1 是部分企业的生产情况。表 1-1 部分石英岩矿山生产能力[1]近年来，由于凤阳县开采加工企业众多，规模小而分散，技术含量低，产生大量尾砂、砂泥和粉尘，占用土地，堵塞河道，毁坏农田。造成严重的环境污染。于是如何高效、少污染的生产出高品位的石英砂就成了一个问题。由此产生了本课题：石英砂清洗装置的研制。1.1.2 课题的背景多年来，对于高硬度石英砂的提纯没有一个好的装置，大都采纳作坊式间歇式落后工艺，不但劳动强度大，效率低，更重要的是产品质量不能稳定控制，不能满足高纯度材料的要求。[2] 现有技术中，对石英砂的清洗提纯通常是在开放系统下把砂放在容器中，用酸性洗液进行浸泡，是一种静态过程，其不足在于，被溶解于溶液中的杂质成分不能有效分离，去杂速度慢，残留在砂中的杂质多，该工艺不能生产出高纯度的石英砂。[3] 基于此，本文设计了一种制造成本低，维护方便，可操作性强，清洗效果好的石英砂清洗装置。1.2 课题讨论的意义石英砂清洗装置是石英砂加工工艺流程中十分重要的机械设备之一，且我国石英矿产资源丰富，因此，研制出一款高效率清洗石英砂的装置是十分必要的。此项讨论假如实现应用，且能保证正常工作，可以大大节约人力机力，节约维修时间，减少对生产的延误，提高生产效率，也能大大提高安全系数。第二章 参数的选定条件：滚筒最大转速为 1000r/min，并在 3s 后达到最大转速。石英砂质量为 50kg，石英砂堆积密度为 1.6g/cm3。（忽略轴承的摩擦和溶剂的转动惯量）2.1 滚筒容积（2-1）取滚筒径 R=20cm。使石英砂充满滚筒容积的 2/3，近似取滚筒长度 L 滚=36cm。2.2 滚筒体积与质量考虑到清洗溶剂，选用不锈钢 0Cr18Ni16Mo5[4]为滚筒材料。由相关资料查得该材料的密度，屈服极限，载荷系数，安全系数。[4]许用应力 （2-2）滚筒纵向截面的...
