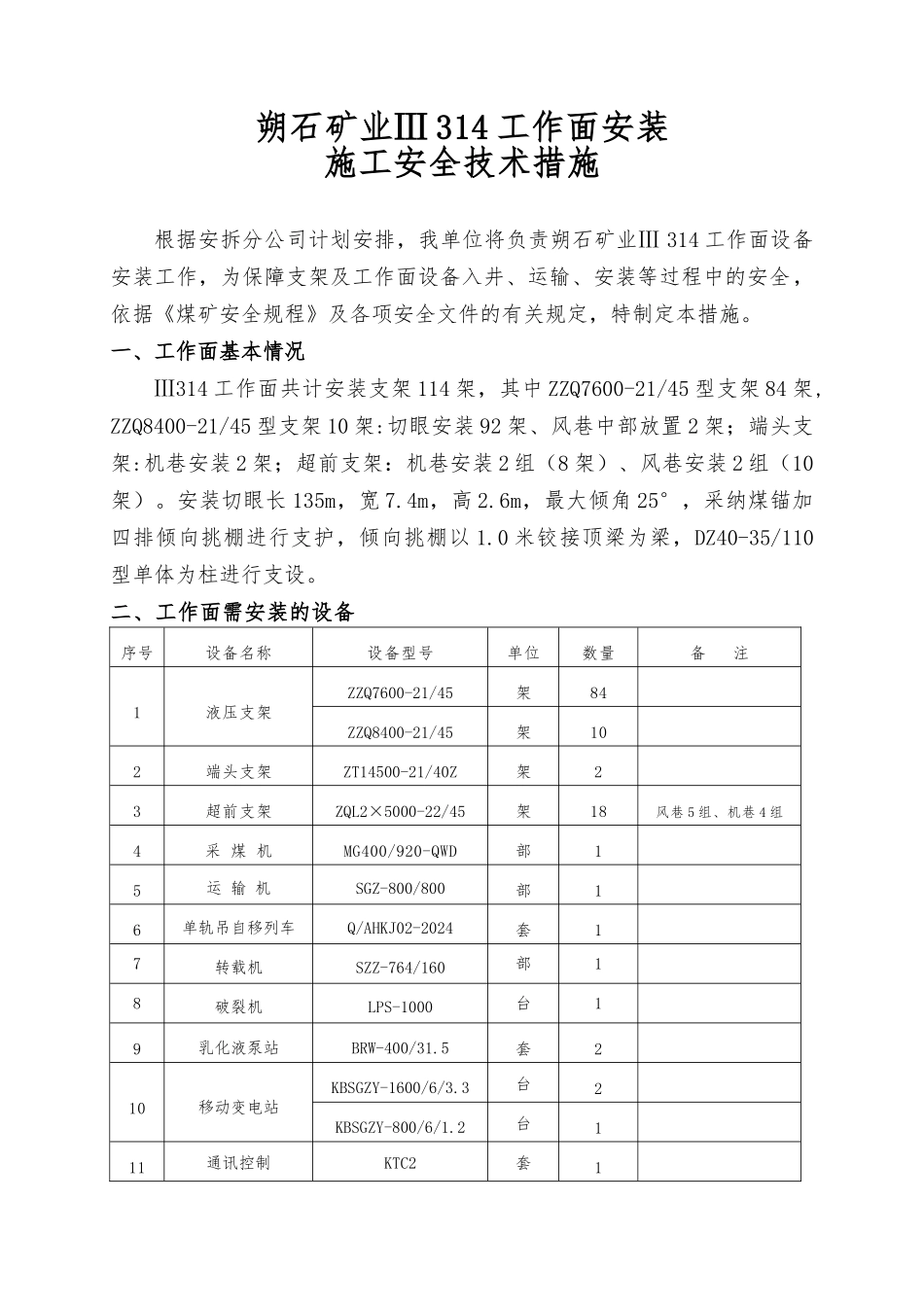

矿业综采工作面安装施工安全技术措施培训资料_第1页
1/47

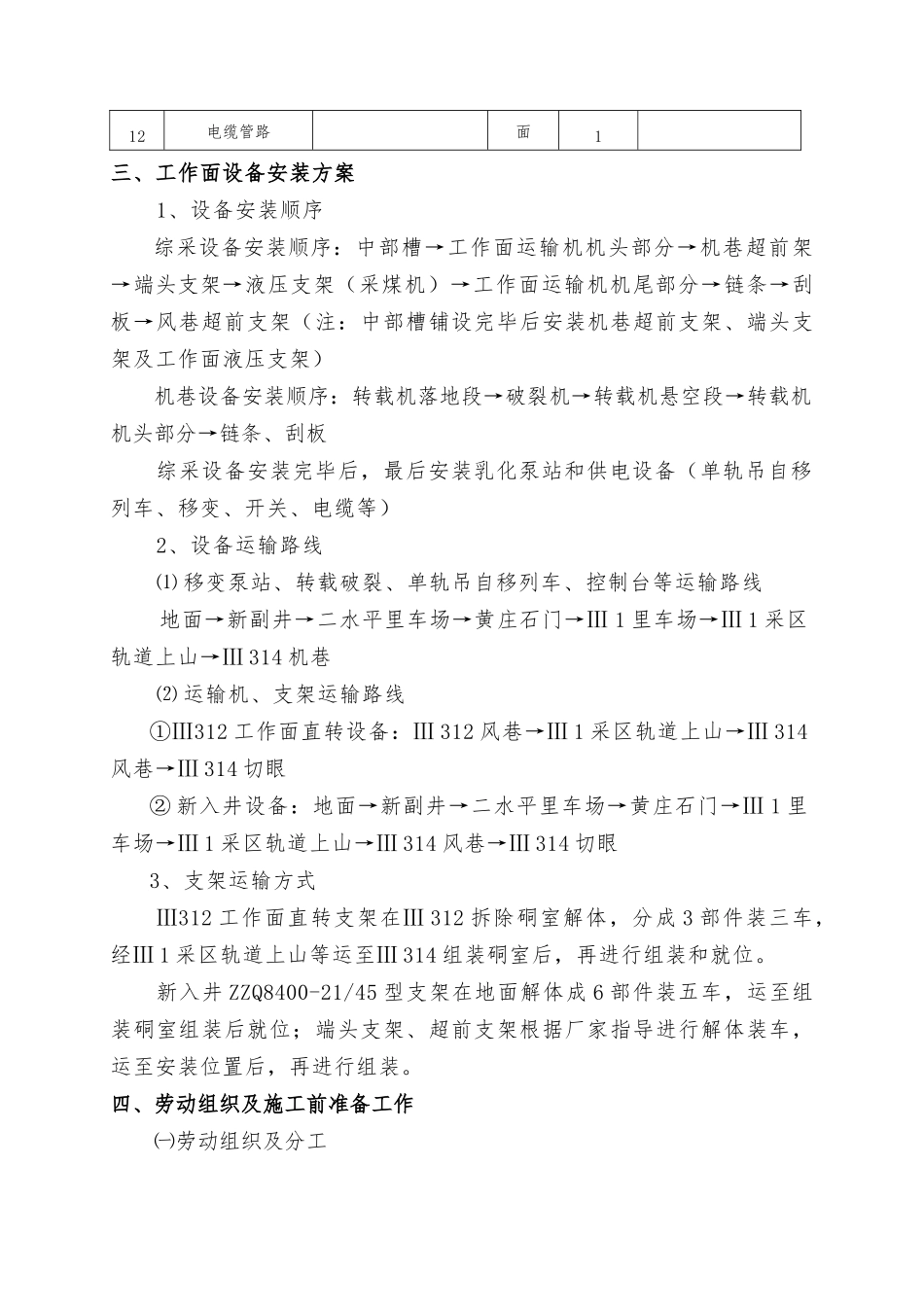

矿业综采工作面安装施工安全技术措施培训资料_第2页
2/47

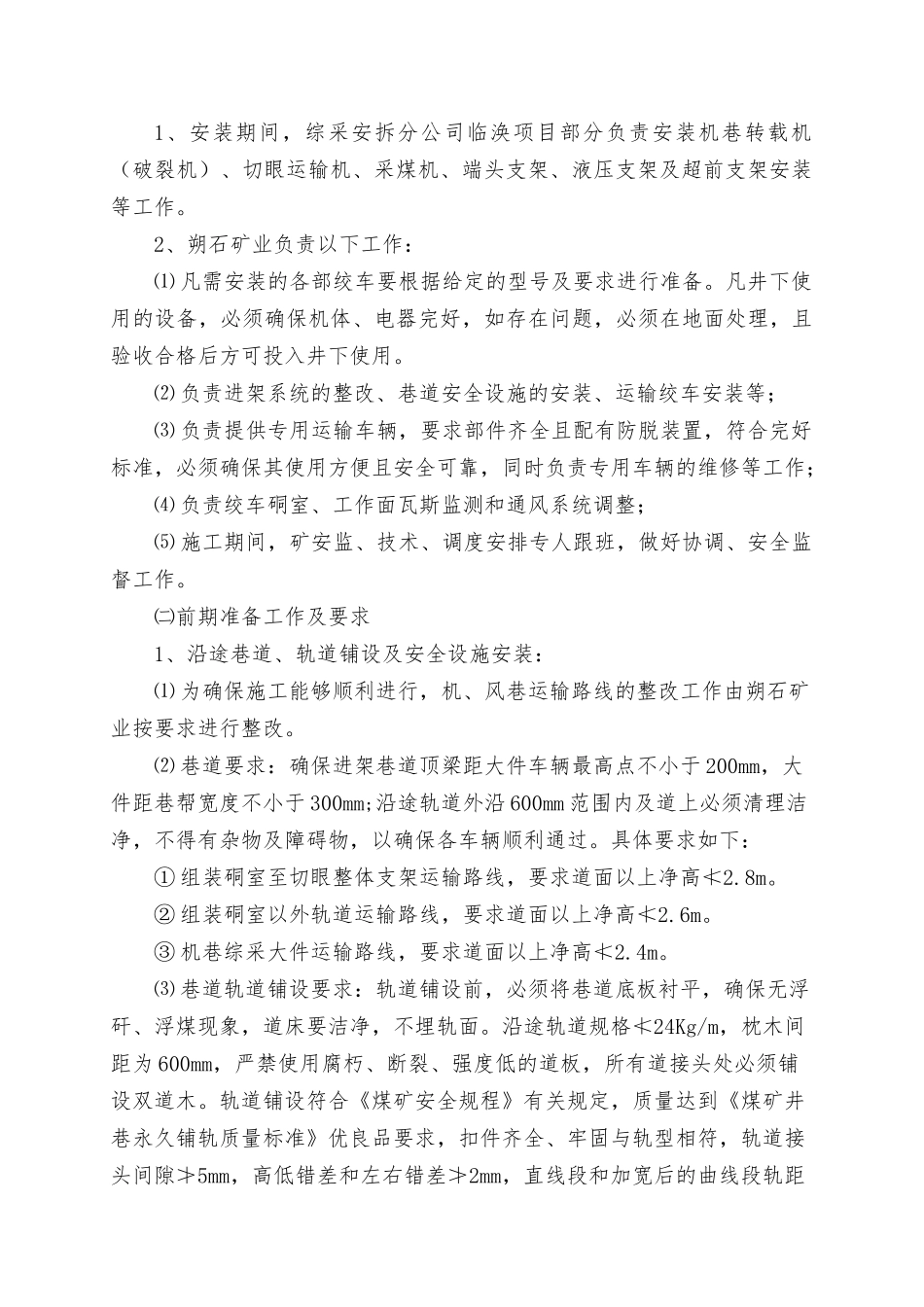

矿业综采工作面安装施工安全技术措施培训资料_第3页
3/47
朔石矿业Ⅲ 314 工作面安装施工安全技术措施根据安拆分公司计划安排,我单位将负责朔石矿业Ⅲ 314 工作面设备安装工作,为保障支架及工作面设备入井、运输、安装等过程中的安全,依据《煤矿安全规程》及各项安全文件的有关规定,特制定本措施。一、工作面基本情况Ⅲ314 工作面共计安装支架 114 架,其中 ZZQ7600-21/45 型支架 84 架,ZZQ8400-21/45 型支架 10 架:切眼安装 92 架、风巷中部放置 2 架;端头支架:机巷安装 2 架;超前支架:机巷安装 2 组(8 架)、风巷安装 2 组(10架)。安装切眼长 135m,宽 7.4m,高 2.6m,最大倾角 25°,采纳煤锚加四排倾向挑棚进行支护,倾向挑棚以 1.0 米铰接顶梁为梁,DZ40-35/110型单体为柱进行支设。二、工作面需安装的设备序号设备名称设备型号单位数量备 注1液压支架ZZQ7600-21/45架84ZZQ8400-21/45架102端头支架ZT14500-21/40Z架23超前支架ZQL2×5000-22/45架18风巷 5 组、机巷 4 组4采 煤 机MG400/920-QWD部15运 输 机SGZ-800/800部16单轨吊自移列车Q/AHKJ02-2024套17转载机SZZ-764/160部18破裂机LPS-1000台19乳化液泵站BRW-400/31.5套210移动变电站KBSGZY-1600/6/3.3台2KBSGZY-800/6/1.2台111通讯控制KTC2套112电缆管路面1三、工作面设备安装方案1、设备安装顺序综采设备安装顺序:中部槽→工作面运输机机头部分→机巷超前架→端头支架→液压支架(采煤机)→工作面运输机机尾部分→链条→刮板→风巷超前支架(注:中部槽铺设完毕后安装机巷超前支架、端头支架及工作面液压支架)机巷设备安装顺序:转载机落地段→破裂机→转载机悬空段→转载机机头部分→链条、刮板综采设备安装完毕后,最后安装乳化泵站和供电设备(单轨吊自移列车、移变、开关、电缆等)2、设备运输路线⑴ 移变泵站、转载破裂、单轨吊自移列车、控制台等运输路线地面→新副井→二水平里车场→黄庄石门→Ⅲ 1 里车场→Ⅲ 1 采区轨道上山→Ⅲ 314 机巷⑵ 运输机、支架运输路线①Ⅲ312 工作面直转设备:Ⅲ 312 风巷→Ⅲ 1 采区轨道上山→Ⅲ 314风巷→Ⅲ 314 切眼② 新入井设备:地面→新副井→二水平里车场→黄庄石门→Ⅲ 1 里车场→Ⅲ 1 采区轨道上山→Ⅲ 314 风巷→Ⅲ 314 切眼3、支架运输方式Ⅲ312 工作面直转支架在Ⅲ 312 拆除硐室解体,分成 3 部件装三车,经Ⅲ 1 采区轨道上山等运至Ⅲ 314 组装硐室后,再进行组装和就位。新入井 ZZQ8400-21/45 型...
