碱厂锅炉工程施工设计方案

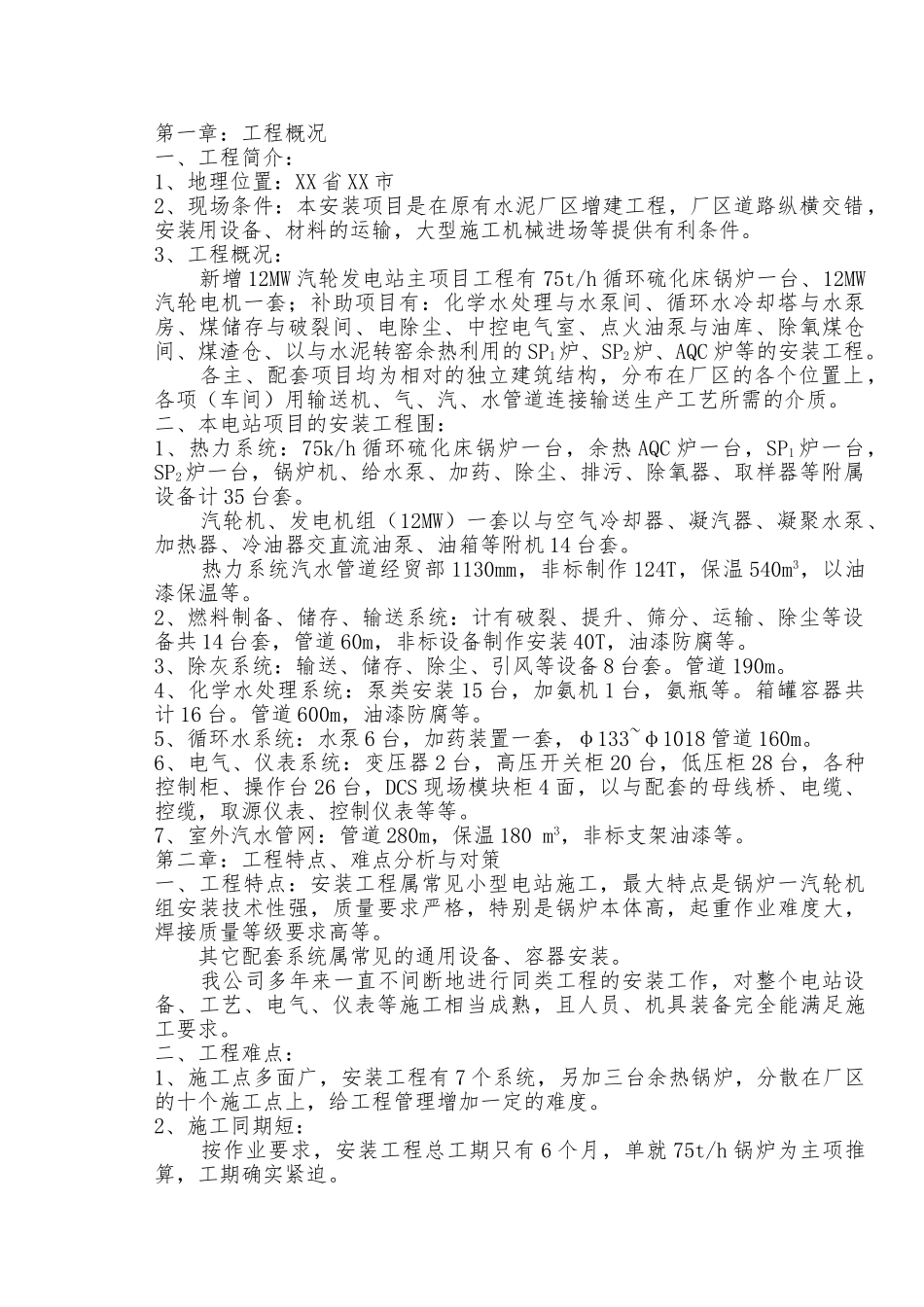

碱厂锅炉工程施工设计方案_第1页
1/23

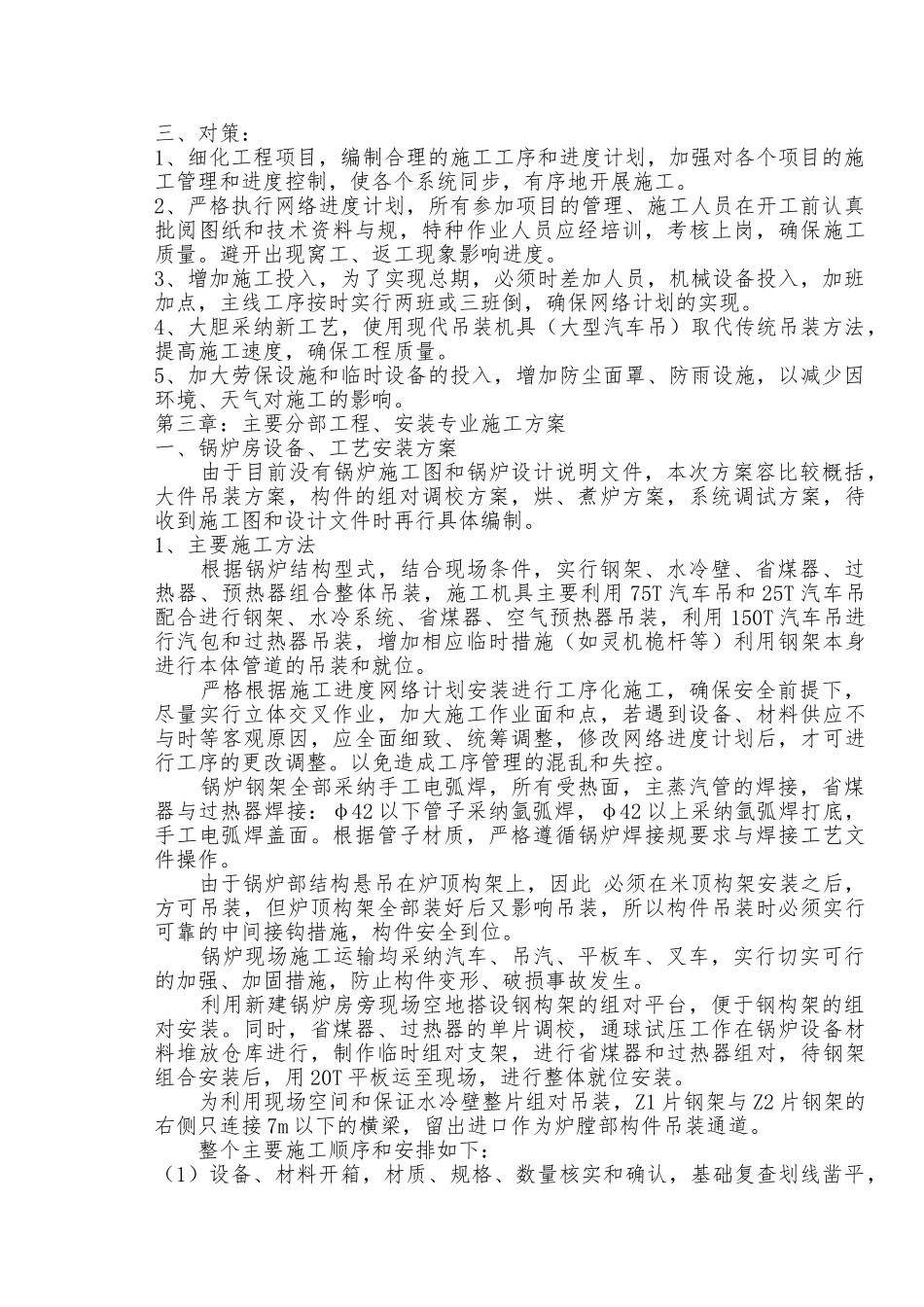

碱厂锅炉工程施工设计方案_第2页
2/23
碱厂锅炉工程施工设计方案_第3页
3/23
第一章:工程概况一、工程简介:1、地理位置:XX 省 XX 市2、现场条件:本安装项目是在原有水泥厂区增建工程,厂区道路纵横交错,安装用设备、材料的运输,大型施工机械进场等提供有利条件。3、工程概况: 新增 12MW 汽轮发电站主项目工程有 75t/h 循环硫化床锅炉一台、12MW汽轮电机一套;补助项目有:化学水处理与水泵间、循环水冷却塔与水泵房、煤储存与破裂间、电除尘、中控电气室、点火油泵与油库、除氧煤仓间、煤渣仓、以与水泥转窑余热利用的 SP1炉、SP2炉、AQC 炉等的安装工程。 各主、配套项目均为相对的独立建筑结构,分布在厂区的各个位置上,各项(车间)用输送机、气、汽、水管道连接输送生产工艺所需的介质。二、本电站项目的安装工程围:1、热力系统:75k/h 循环硫化床锅炉一台,余热 AQC 炉一台,SP1 炉一台,SP2炉一台,锅炉机、给水泵、加药、除尘、排污、除氧器、取样器等附属设备计 35 台套。 汽轮机、发电机组(12MW)一套以与空气冷却器、凝汽器、凝聚水泵、加热器、冷油器交直流油泵、油箱等附机 14 台套。 热力系统汽水管道经贸部 1130mm,非标制作 124T,保温 540m3,以油漆保温等。2、燃料制备、储存、输送系统:计有破裂、提升、筛分、运输、除尘等设备共 14 台套,管道 60m,非标设备制作安装 40T,油漆防腐等。3、除灰系统:输送、储存、除尘、引风等设备 8 台套。管道 190m。4、化学水处理系统:泵类安装 15 台,加氨机 1 台,氨瓶等。箱罐容器共计 16 台。管道 600m,油漆防腐等。5、循环水系统:水泵 6 台,加药装置一套,φ133~φ1018 管道 160m。6、电气、仪表系统:变压器 2 台,高压开关柜 20 台,低压柜 28 台,各种控制柜、操作台 26 台,DCS 现场模块柜 4 面,以与配套的母线桥、电缆、控缆,取源仪表、控制仪表等等。7、室外汽水管网:管道 280m,保温 180 m3,非标支架油漆等。第二章:工程特点、难点分析与对策一、工程特点:安装工程属常见小型电站施工,最大特点是锅炉一汽轮机组安装技术性强,质量要求严格,特别是锅炉本体高,起重作业难度大,焊接质量等级要求高等。 其它配套系统属常见的通用设备、容器安装。 我公司多年来一直不间断地进行同类工程的安装工作,对整个电站设备、工艺、电气、仪表等施工相当成熟,且人员、机具装备完全能满足施工要求。二、工程难点:1、施工点多面广,安装工程有 7 个系统,另加三台余热锅炉,分散...
