示波器功能扩展电路的设计与实现北邮模电综合试验

示波器功能扩展电路的设计与实现北邮模电综合试验_第1页
1/15
示波器功能扩展电路的设计与实现北邮模电综合试验_第2页
2/15
示波器功能扩展电路的设计与实现北邮模电综合试验_第3页
3/15

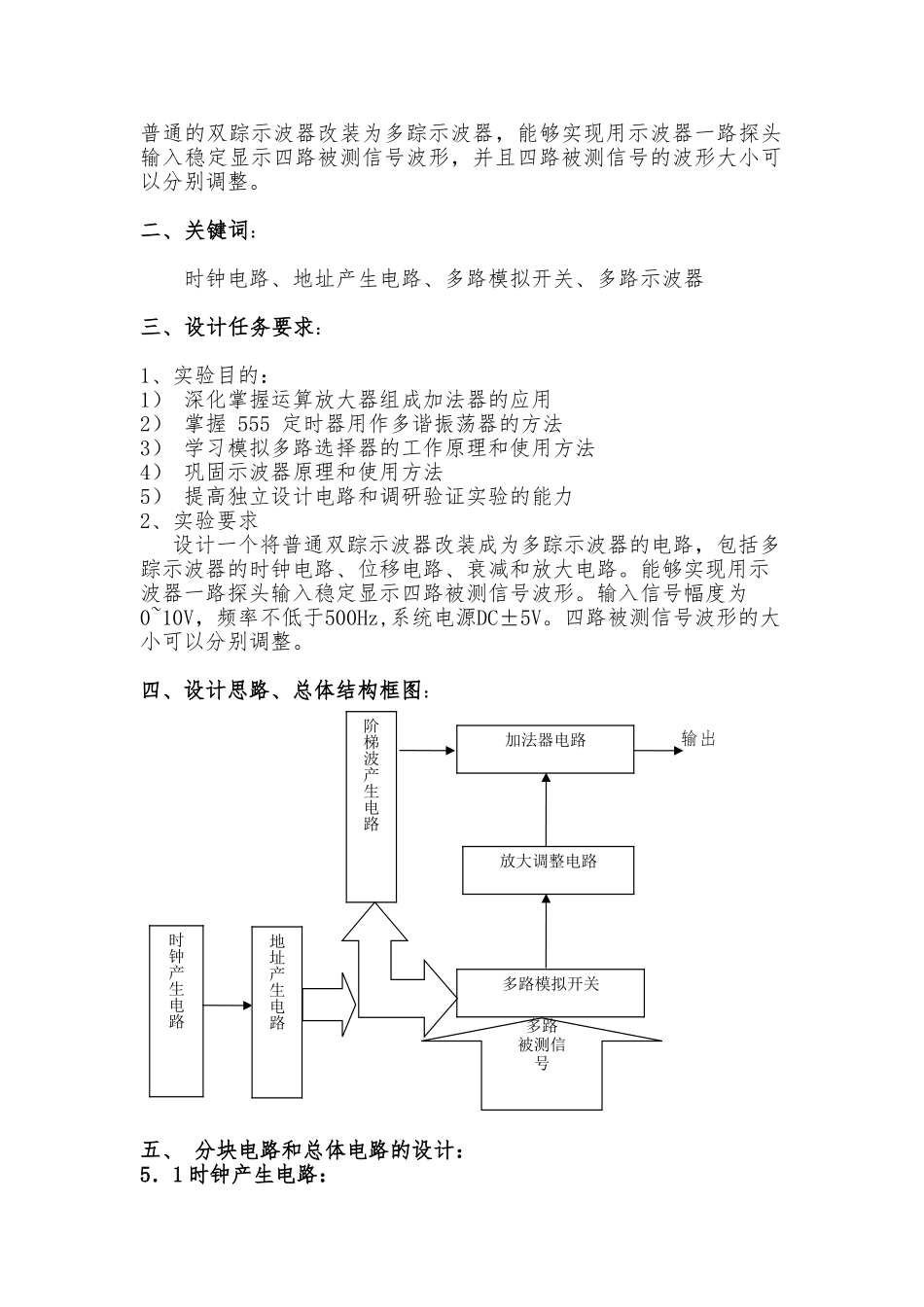

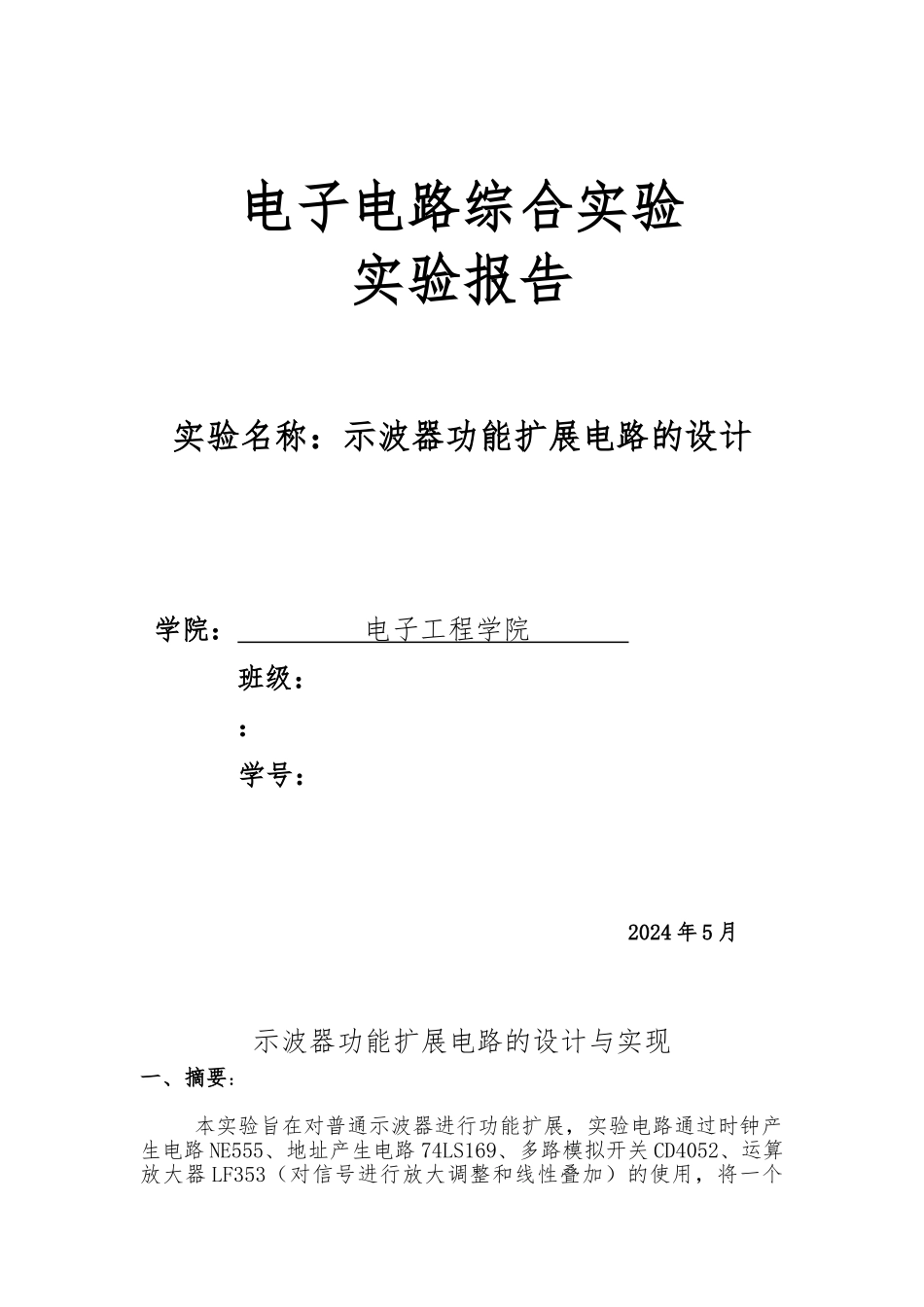

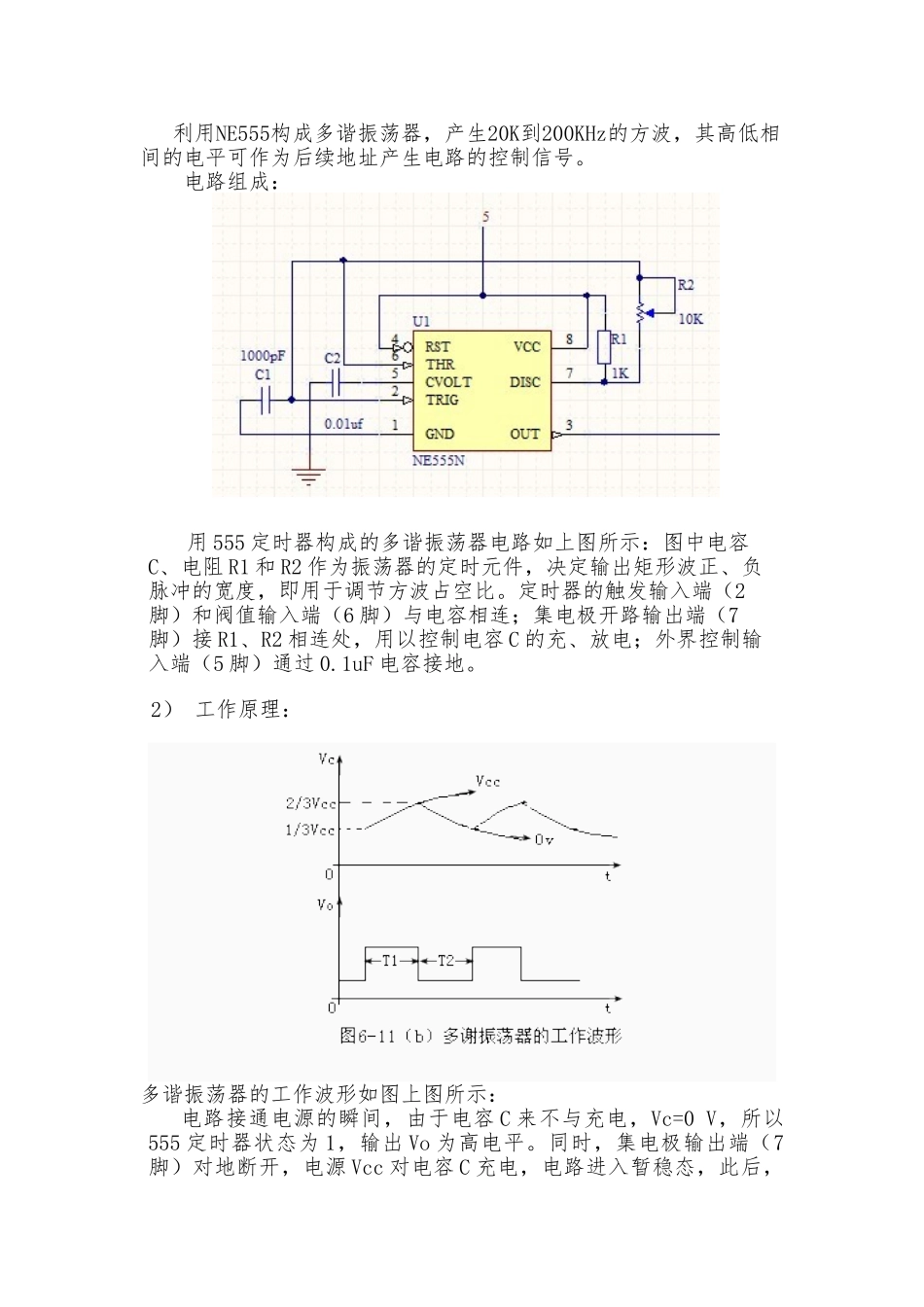

电子电路综合实验实验报告实验名称:示波器功能扩展电路的设计 学院: 电子工程学院 班级:: 学号:2024 年 5 月示波器功能扩展电路的设计与实现一、摘要:本实验旨在对普通示波器进行功能扩展,实验电路通过时钟产生电路 NE555、地址产生电路 74LS169、多路模拟开关 CD4052、运算放大器 LF353(对信号进行放大调整和线性叠加)的使用,将一个普通的双踪示波器改装为多踪示波器,能够实现用示波器一路探头输入稳定显示四路被测信号波形,并且四路被测信号的波形大小可以分别调整。二、关键词:时钟电路、地址产生电路、多路模拟开关、多路示波器三、设计任务要求:1、实验目的:1) 深化掌握运算放大器组成加法器的应用2) 掌握 555 定时器用作多谐振荡器的方法3) 学习模拟多路选择器的工作原理和使用方法4) 巩固示波器原理和使用方法5) 提高独立设计电路和调研验证实验的能力2、实验要求设计一个将普通双踪示波器改装成为多踪示波器的电路,包括多踪示波器的时钟电路、位移电路、衰减和放大电路。能够实现用示波器一路探头输入稳定显示四路被测信号波形。输入信号幅度为0~10V,频率不低于500Hz,系统电源DC±5V。四路被测信号波形的大小可以分别调整。四、设计思路、总体结构框图: 输出五、 分块电路和总体电路的设计:5.1 时钟产生电路:时钟产生电路地址产生电路阶梯波产生电路加法器电路放大调整电路多路模拟开关多路被测信号利用NE555构成多谐振荡器,产生20K到200KHz的方波,其高低相间的电平可作为后续地址产生电路的控制信号。 电路组成:用 555 定时器构成的多谐振荡器电路如上图所示:图中电容C、电阻 R1 和 R2 作为振荡器的定时元件,决定输出矩形波正、负脉冲的宽度,即用于调节方波占空比。定时器的触发输入端(2脚)和阀值输入端(6 脚)与电容相连;集电极开路输出端(7脚)接 R1、R2 相连处,用以控制电容 C 的充、放电;外界控制输入端(5 脚)通过 0.1uF 电容接地。2) 工作原理:多谐振荡器的工作波形如图上图所示:电路接通电源的瞬间,由于电容 C 来不与充电,Vc=0 V,所以555 定时器状态为 1,输出 Vo 为高电平。同时,集电极输出端(7脚)对地断开,电源 Vcc 对电容 C 充电,电路进入暂稳态,此后,电路周而复始地产生周期性的输出脉冲。多谐振荡器两个暂稳态的维持时间取决于 RC 充、放电回路的参数。暂稳态的维持时间,即输出 Vo 的正向脉冲宽度;暂稳态Ⅱ的维...
