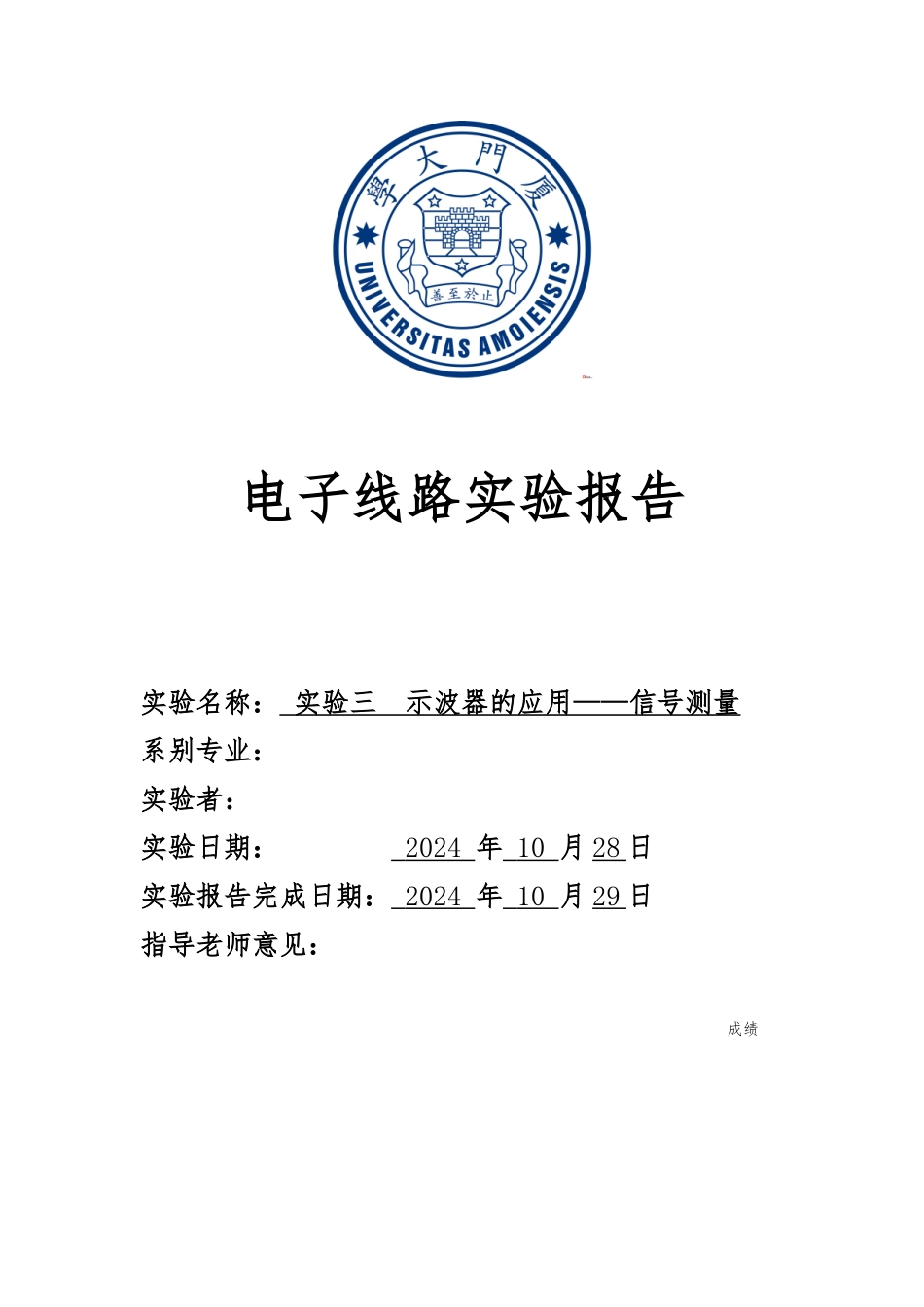

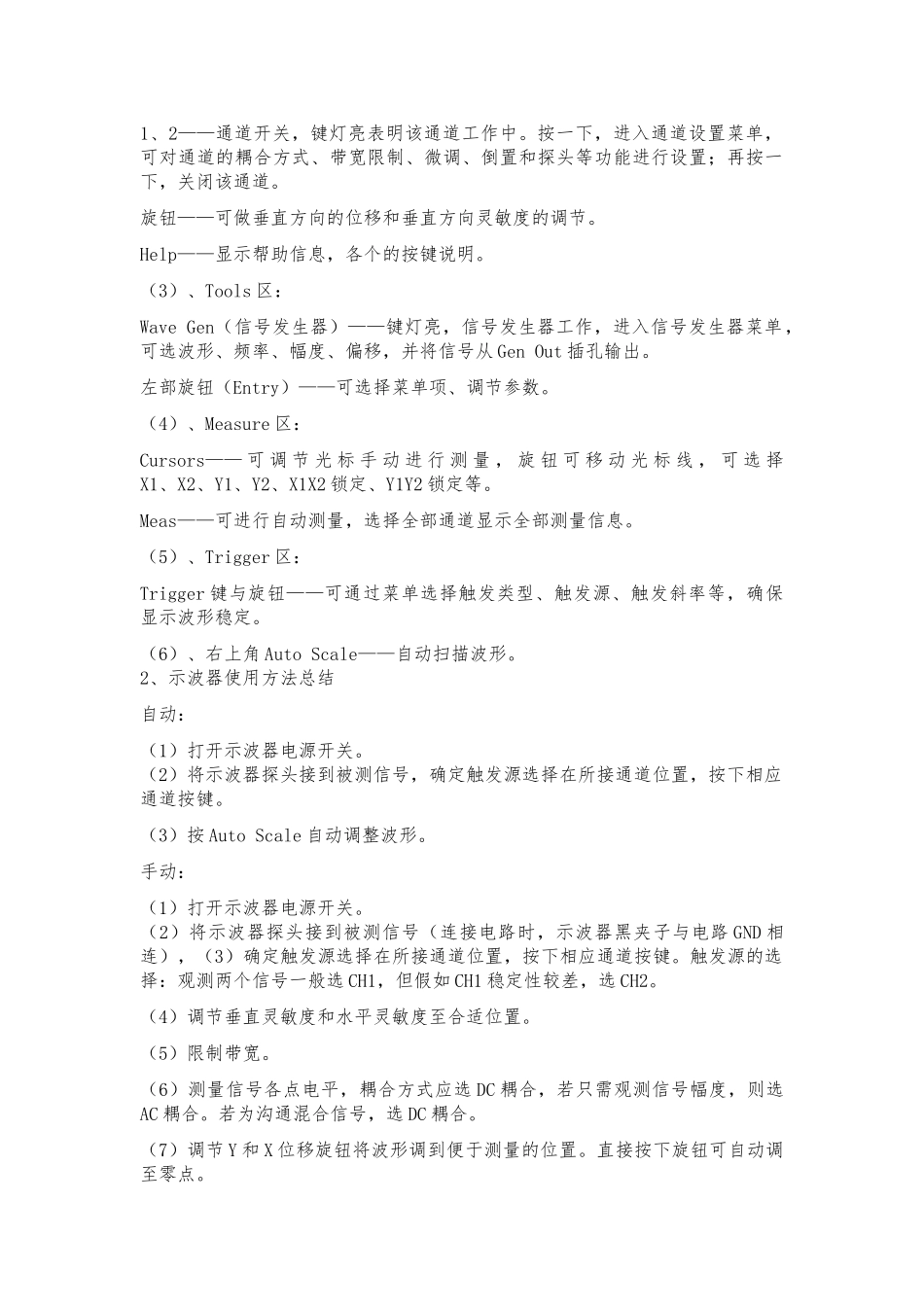

电子线路实验报告实验名称： 实验三 示波器的应用——信号测量 系别专业： 实验者：实验日期： 2024 年 10 月 28 日实验报告完成日期： 2024 年 10 月 29 日指导老师意见： 成绩一、实验目的1、了解示波器的基本工作原理和主要技术指标；2、掌握示波器的使用方法；3、应用示波器测量各种信号的波形参数。二、实验原理1、数字示波器显示波形原理示波器显示器是一中电压控制器件，根据电压有无控制屏幕亮灭，并根据电压大小控制光点在屏幕上的位置。2、数字存储示波器的原理数字存储示波器主要由信号调理部分、采集存储部分、触发部分、软件处理部分和其他部分组成：（1）信号调理部分：主要由衰减器和放大器组成； （2）采集和存储部分：主要由模数转换器 ADC、存控制器和存储器组成； （3）触发部分：主要由触发电路构成； （4）软件处理部分：处理器组成； 三、示波器使用方法总结1、面板：左上部为屏幕和屏幕菜单键，右上部为操作面板，下部为信号输出、输入端口。右上部的操作面板又可分为几小块：信号水平调节区（Horizontal）、信号垂直调节区（Vertical）、触发区（Trigger）、测量区（Measure）、工具区（Tools）。2、功能键与旋钮作用说明：（1）、Horizontal 区：Horiz——进入水平控制菜单，可选择时基模式（标准、XY）。旋钮——可做水平位移和水平方向灵敏度的调节。（2）、Vertical 区：1、2——通道开关，键灯亮表明该通道工作中。按一下，进入通道设置菜单，可对通道的耦合方式、带宽限制、微调、倒置和探头等功能进行设置；再按一下，关闭该通道。旋钮——可做垂直方向的位移和垂直方向灵敏度的调节。Help——显示帮助信息，各个的按键说明。（3）、Tools 区：Wave Gen（信号发生器）——键灯亮，信号发生器工作，进入信号发生器菜单，可选波形、频率、幅度、偏移，并将信号从 Gen Out 插孔输出。左部旋钮（Entry）——可选择菜单项、调节参数。（4）、Measure 区：Cursors—— 可 调 节 光 标 手 动 进 行 测 量 ， 旋 钮 可 移 动 光 标 线 ， 可 选 择X1、X2、Y1、Y2、X1X2 锁定、Y1Y2 锁定等。Meas——可进行自动测量，选择全部通道显示全部测量信息。（5）、Trigger 区：Trigger 键与旋钮——可通过菜单选择触发类型、触发源、触发斜率等，确保显示波形稳定。（6）、右上角 Auto Scale——自动扫描波形。2、示波器使用方法总结自动：（1）打开示波器电源开关。...
