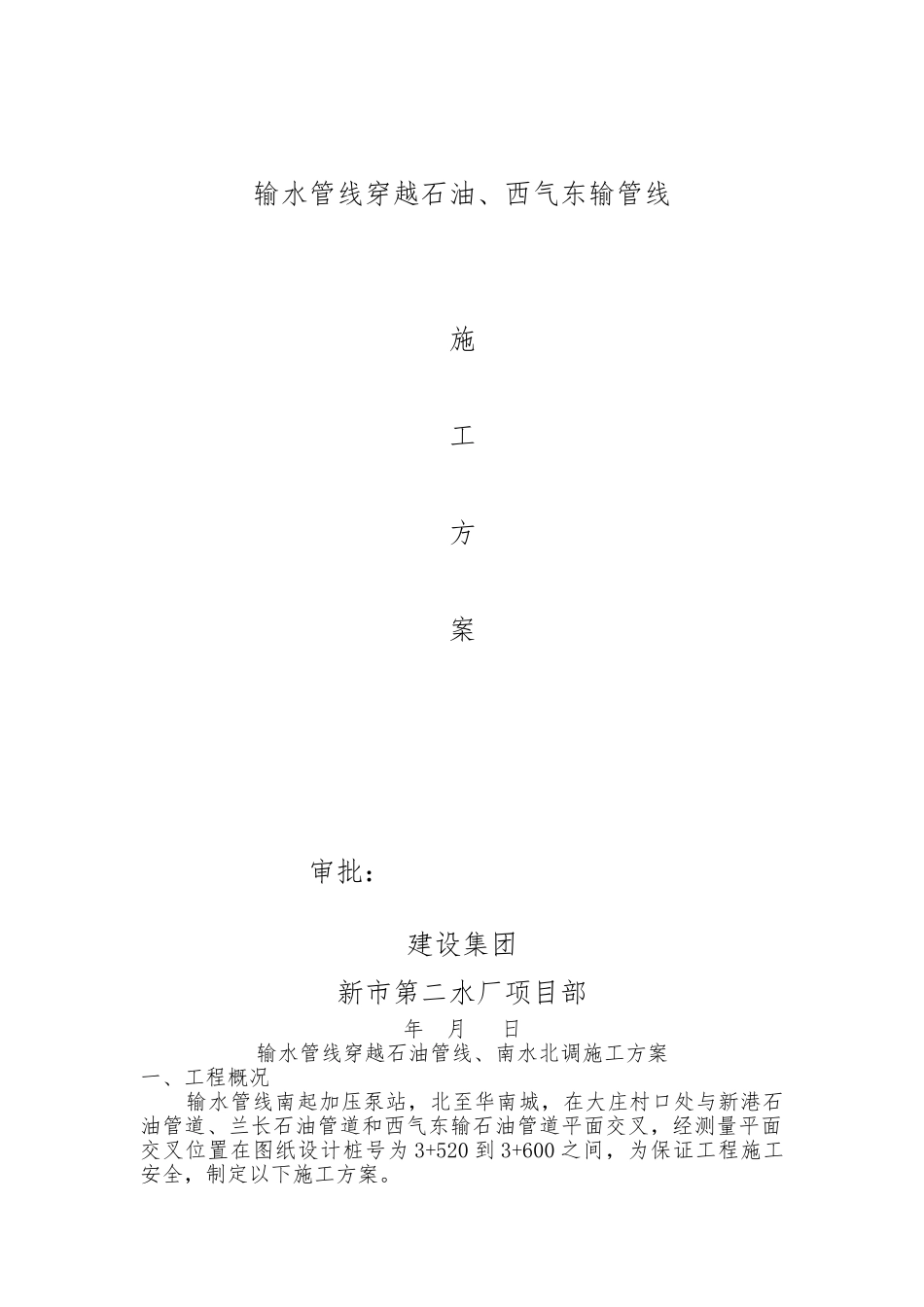

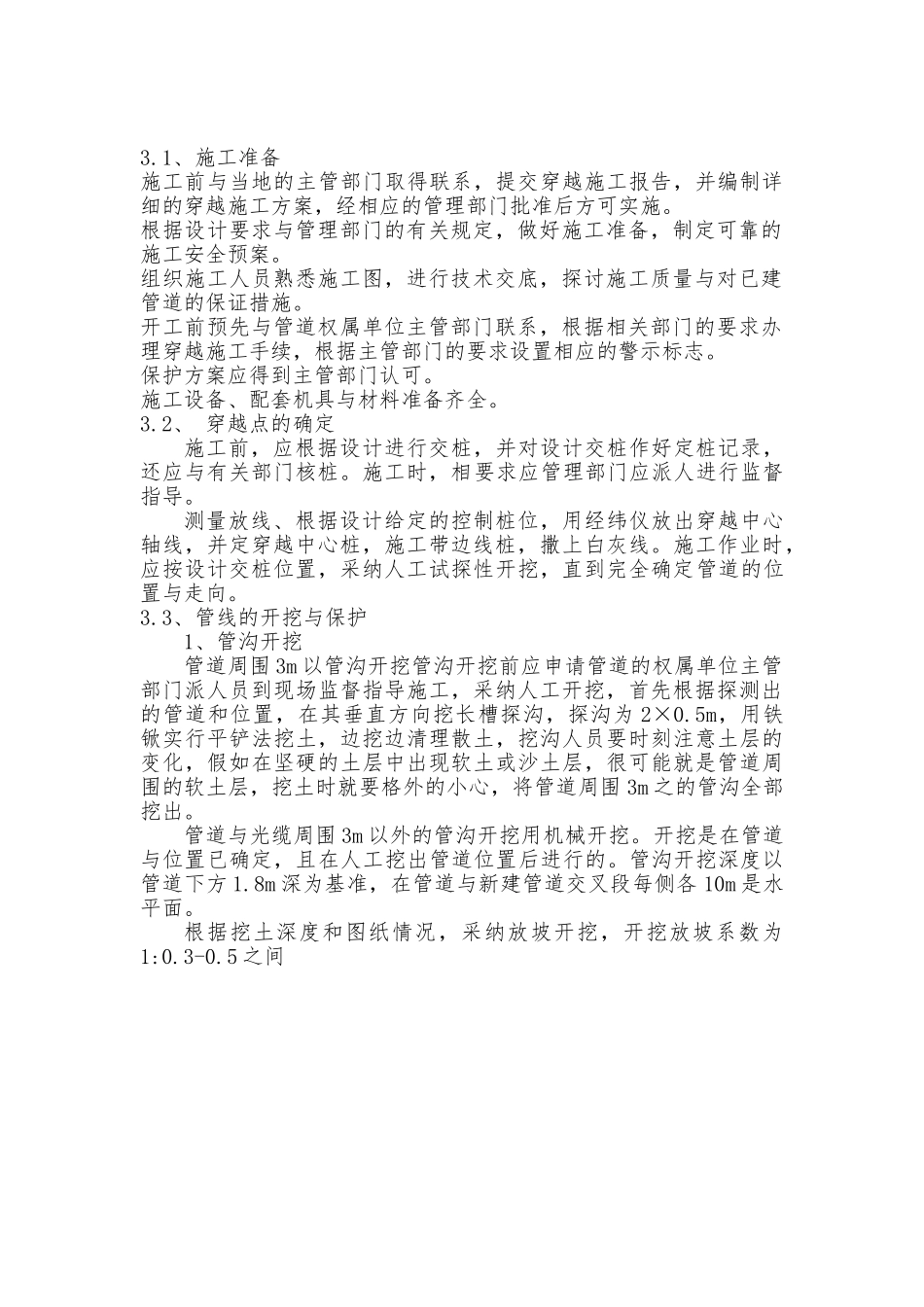

输水管线穿越石油、西气东输管线施工方案 审批：建设集团新市第二水厂项目部年 月 日输水管线穿越石油管线、南水北调施工方案一、工程概况 输水管线南起加压泵站，北至华南城，在大庄村口处与新港石油管道、兰长石油管道和西气东输石油管道平面交叉，经测量平面交叉位置在图纸设计桩号为 3+520 到 3+600 之间，为保证工程施工安全，制定以下施工方案。交叉位置平面示意图：二、施工方法简介：地下管道穿越计划由焊接安装组和土建施工组配合施工。在进行管道穿越施工前，首先使用金属探测器确认已建管道的位置，并采纳人工开挖方式先将管道挖出，使管道与其同沟敷设的光缆完全暴露在视线围，然后继续人工开挖到已建管道两侧各 3m 处，再采纳机械开挖方式进行管沟的开挖。在管沟开挖前将新建穿越管道段预制完成，并完成穿越管道段的防腐补口、补伤等。当管沟开挖到设计深度且完成细土垫层后进行新建管道的穿越，然后进行管沟的回填、连头等施工。三、施工工艺流程图 施工准备 测量放线 探测已建管道 人工开挖确认已建管道位置 新建管道穿越 对已建管道进行保护拆除保护措施新建、已建管道的检漏分层回填夯实分层回填夯实恢复地貌检查验收 管道组对，拼接 稳管、试压 合格3.1、施工准备施工前与当地的主管部门取得联系，提交穿越施工报告，并编制详细的穿越施工方案，经相应的管理部门批准后方可实施。根据设计要求与管理部门的有关规定，做好施工准备，制定可靠的施工安全预案。组织施工人员熟悉施工图，进行技术交底，探讨施工质量与对已建管道的保证措施。开工前预先与管道权属单位主管部门联系，根据相关部门的要求办理穿越施工手续，根据主管部门的要求设置相应的警示标志。保护方案应得到主管部门认可。施工设备、配套机具与材料准备齐全。3.2、 穿越点的确定施工前，应根据设计进行交桩，并对设计交桩作好定桩记录，还应与有关部门核桩。施工时，相要求应管理部门应派人进行监督指导。测量放线、根据设计给定的控制桩位，用经纬仪放出穿越中心轴线，并定穿越中心桩，施工带边线桩，撒上白灰线。施工作业时，应按设计交桩位置，采纳人工试探性开挖，直到完全确定管道的位置与走向。3.3、管线的开挖与保护1、管沟开挖管道周围 3m 以管沟开挖管沟开挖前应申请管道的权属单位主管部门派人员到现场监督指导施工，采纳人工开挖，首先根据探测出的管道和位置，在其垂直方向挖长槽探沟，探沟为 2×0.5m，用铁锨实行平铲法挖土，...
