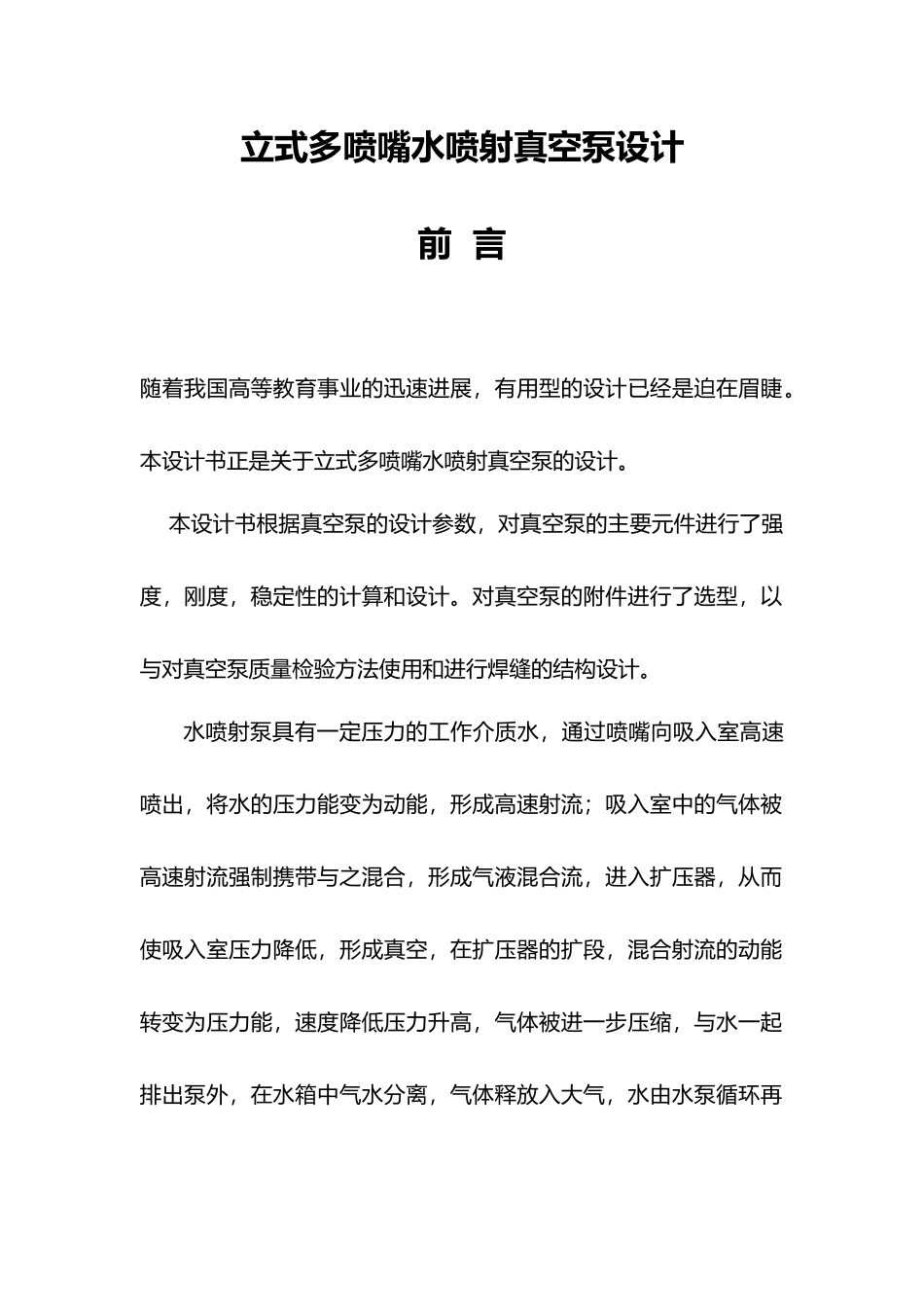

立式多喷嘴水喷射真空泵设计前 言随着我国高等教育事业的迅速进展，有用型的设计已经是迫在眉睫。本设计书正是关于立式多喷嘴水喷射真空泵的设计。 本设计书根据真空泵的设计参数，对真空泵的主要元件进行了强度，刚度，稳定性的计算和设计。对真空泵的附件进行了选型，以与对真空泵质量检验方法使用和进行焊缝的结构设计。水喷射泵具有一定压力的工作介质水，通过喷嘴向吸入室高速喷出，将水的压力能变为动能，形成高速射流；吸入室中的气体被高速射流强制携带与之混合，形成气液混合流，进入扩压器，从而使吸入室压力降低，形成真空，在扩压器的扩段，混合射流的动能转变为压力能，速度降低压力升高，气体被进一步压缩，与水一起排出泵外，在水箱中气水分离，气体释放入大气，水由水泵循环再利用，周而复始达到抽真空的目的。单级水喷射泵的喷嘴可以是由一个渐缩喷嘴构成的单喷嘴结构，也可以是在一个孔板上开设多个孔口的多喷嘴结构。 通过对这次课程设计的学习，我更加明确了，我们不仅要学习理论上的知识，而且还要通过实践，把理论知识联系起来，做到从理论 中来，到实践中去的学习作风。再次特别感茂润老师为本人提供的技术指导以与宝贵的经验，虽然在这次课程设计中我学到了不少东西，但由于本人水平有限，加之初次进行设计，所以设计书中有诸多不完善之处，敬请广仁和读者指教。目 录第一章水室的设计 11.1 水室筒体的设计 11.1.1 设计参数的确定 11.1.2 筒体壁厚的强度计算 21.1.3 筒体壁厚的刚度计算 21.2 筒体法兰联接结构的设计 21.2.1 法兰的设计与密封面的选型 21.2.2 垫片的设计与螺栓、螺母、垫圈的设计 31.3 进液管的设计 41.3.1 进液管直径的设计 41.3.2 进液管长度的设计与装配尺寸 41.3.3 进液管法兰联接结构的设计 4一、管法兰的设计与密封面的选型 4二、垫片的设计与螺栓、螺母的设计 51.4 筒体长度的确定 61.5 压力表接管与法兰联接结构的设计 61.5.1 接管的设计 61.5.2 法兰联接结构的设计 6一、法兰的设计与密封面的选型 6二、垫片的设计与螺栓、螺母的设计 71.6 水室的部件图 8第二章平板封头的设计 92.1 平板封头的强度计算 92.1.1 设计参数的确定 92.1.2 平板封头壁厚的设计 92.1.3 平板封头的结构设计 10第三章喷板的设计 113.1 喷嘴孔在喷板上的布置 113.2 喷板的稳定性计算 113.2.1 设计外压的确定 113.2.2 稳定性计算 11第四章真空室的设计 134.1...
