简易数字电容表的设计说明

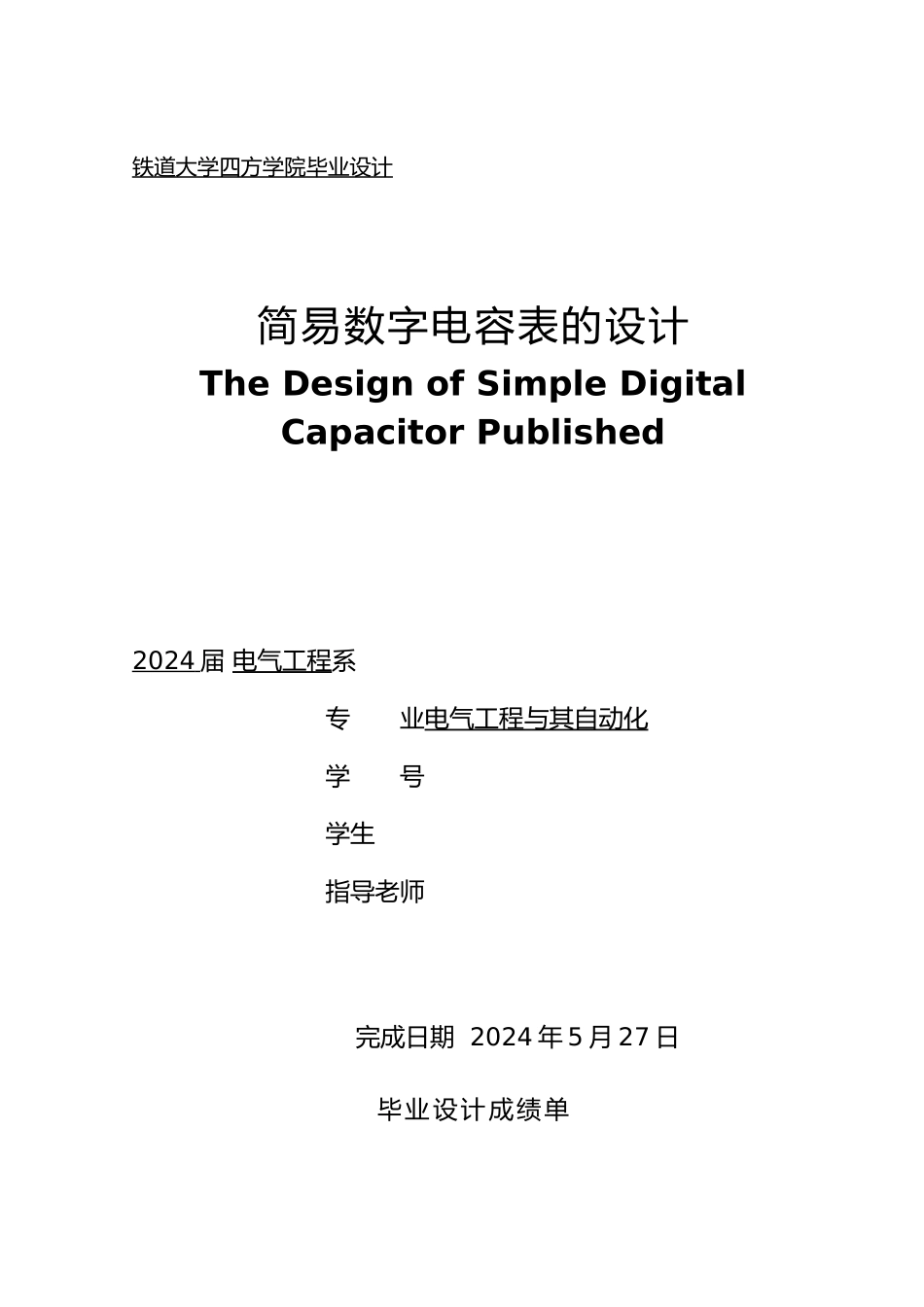

简易数字电容表的设计说明_第1页
1/58

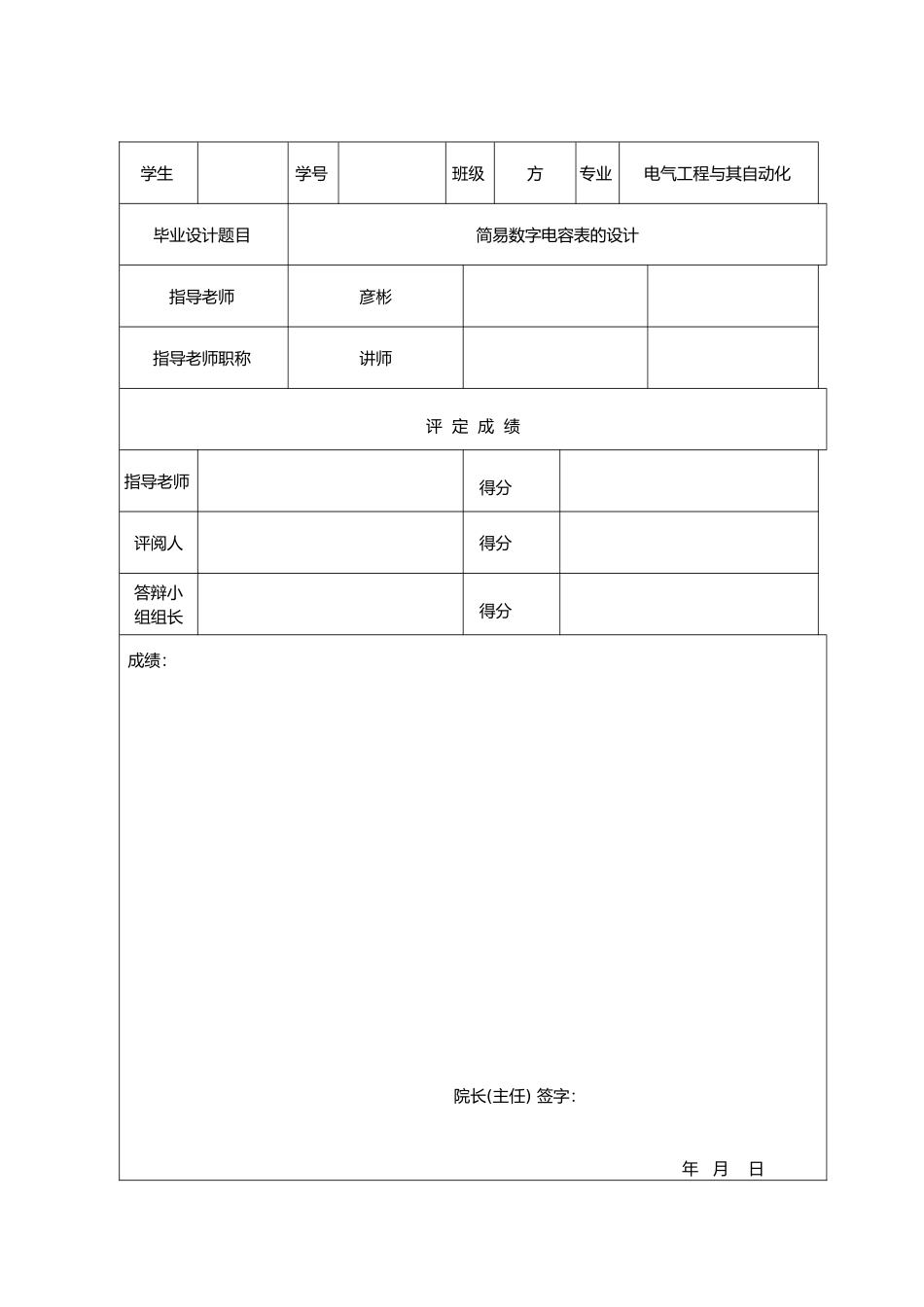

简易数字电容表的设计说明_第2页
2/58

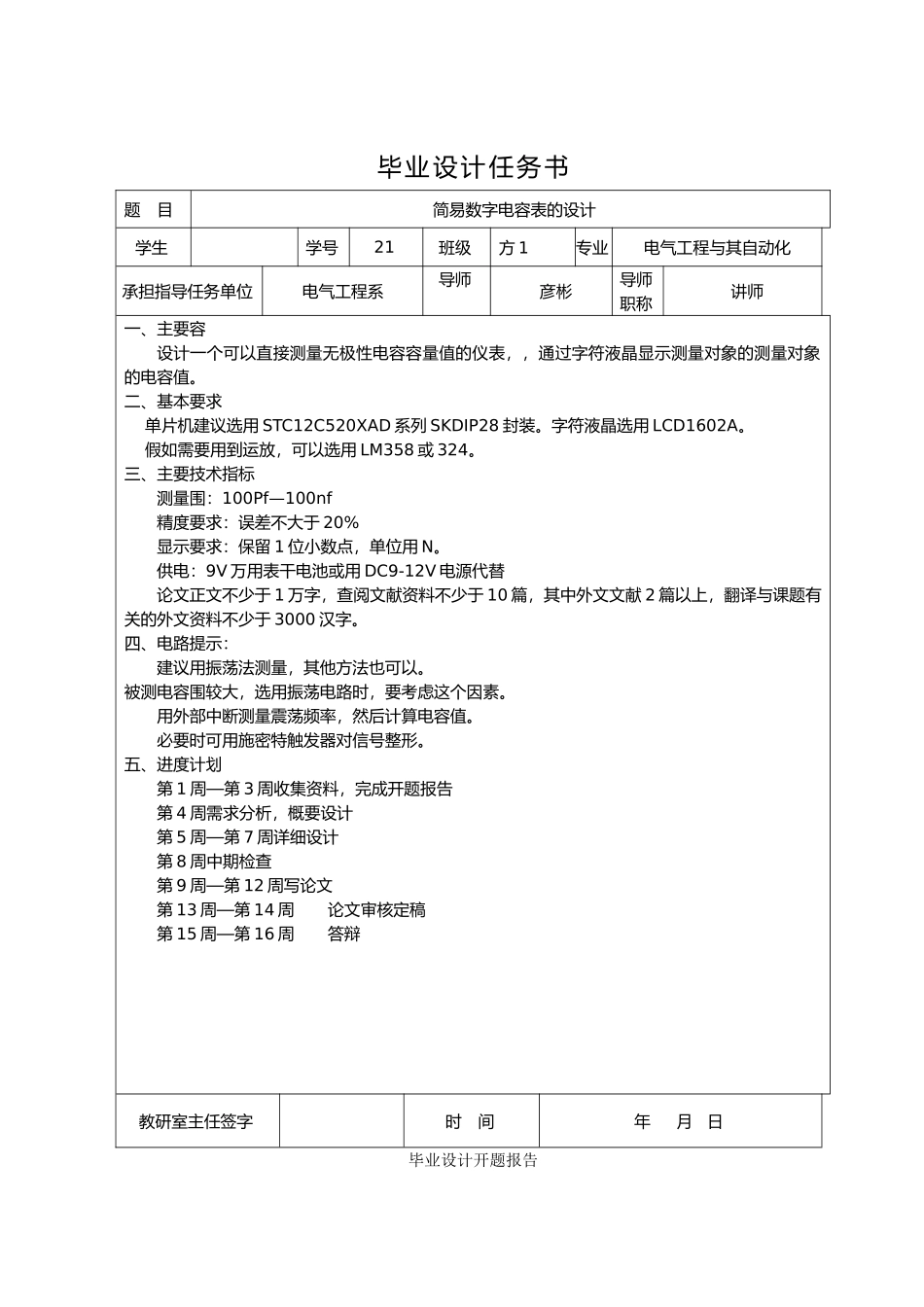

简易数字电容表的设计说明_第3页
3/58
铁道大学四方学院毕业设计简易数字电容表的设计The Design of Simple Digital Capacitor Published2024 届 电气工程系专 业电气工程与其自动化学 号学生指导老师完成日期 2024 年 5 月 27 日毕业设计成绩单学生学号班级方专业电气工程与其自动化毕业设计题目简易数字电容表的设计指导老师彦彬指导老师职称讲师评 定 成 绩指导老师得分评阅人得分答辩小组组长得分成绩:院长(主任) 签字:年 月 日毕业设计任务书题 目简易数字电容表的设计学生学号21班级方 1专业电气工程与其自动化承担指导任务单位电气工程系导师彦彬导师职称讲师一、主要容设计一个可以直接测量无极性电容容量值的仪表,,通过字符液晶显示测量对象的测量对象的电容值。二、基本要求 单片机建议选用 STC12C520XAD 系列 SKDIP28 封装。字符液晶选用 LCD1602A。 假如需要用到运放,可以选用 LM358 或 324。三、主要技术指标测量围:100Pf—100nf精度要求:误差不大于 20%显示要求:保留 1 位小数点,单位用 N。供电:9V 万用表干电池或用 DC9-12V 电源代替论文正文不少于 1 万字,查阅文献资料不少于 10 篇,其中外文文献 2 篇以上,翻译与课题有关的外文资料不少于 3000 汉字。四、电路提示:建议用振荡法测量,其他方法也可以。被测电容围较大,选用振荡电路时,要考虑这个因素。用外部中断测量震荡频率,然后计算电容值。必要时可用施密特触发器对信号整形。五、进度计划第 1 周—第 3 周收集资料,完成开题报告第 4 周需求分析,概要设计第 5 周—第 7 周详细设计第 8 周中期检查第 9 周—第 12 周写论文第 13 周—第 14 周 论文审核定稿第 15 周—第 16 周 答辩教研室主任签字时 间年 月 日毕业设计开题报告题 目简易数字电容表的设计学生学号班级专业电气工程与其自动化一、讨论背景随着计算机的更新与进展,大大促进了工业信息化自动化的进展,数字电容表的优越性日益表现出来。由于它具有功能强、体积小、功耗低、价格便宜、工作可靠、读数方便,精度高等特点,因此特别适用于工业控制或与控制有关的数处理系统,越来越广发被各个领域和项目采纳。它的结构和特点决定了他的强大用途,使得它在智能仪表、仪器、小型检测与控制系统、家用电器展身手,倍受青睐。因此掌握好精密型数字电容表制作的一般设计方法,对于工程设计和开发有十分重要的指导意义。 数字电容表的进展与模拟电路、数字...
