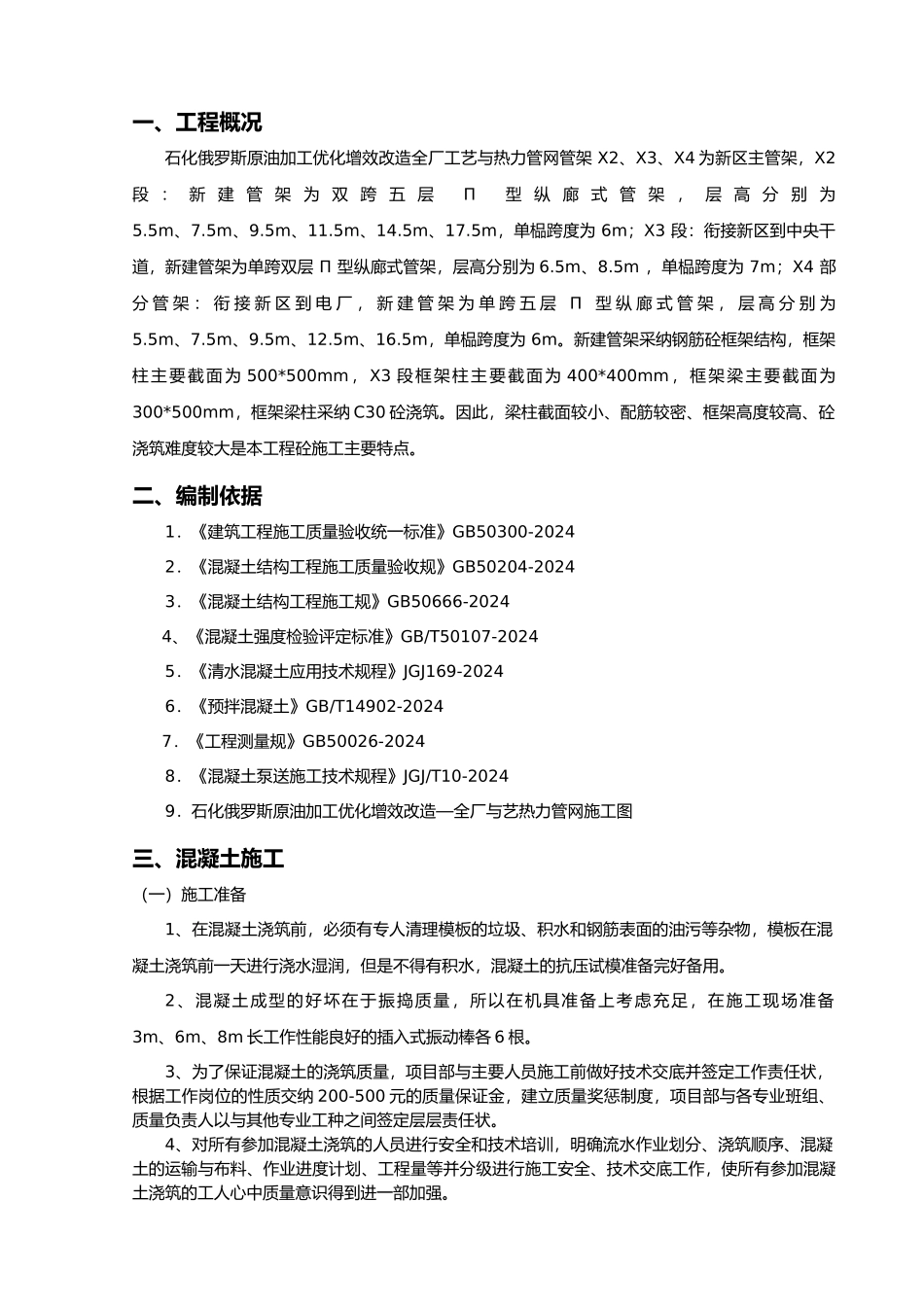

管架混凝土工程施工设计方案

一、工程概况石化俄罗斯原油加工优化增效改造全厂工艺与热力管网管架 X2、X3、X4 为新区主管架，X2 段 ： 新 建 管 架 为 双 跨 五 层 П 型 纵 廊 式 管 架 ， 层 高 分 别 为 5.5m、7.5m、9.5m、11.5m、14.5m、17.5m，单榀跨度为 6m；X3 段：衔接新区到中央干道，新建管架为单跨双层 П 型纵廊式管架，层高分别为 6.5m、8.5m ，单榀跨度为 7m；X4 部分 管 架 ： 衔 接 新 区 到 电 厂 ， 新 建 管 架 为 单 跨 五 层 П 型 纵 廊 式 管 架 ， 层 高 分 别 为 5.5m、7.5m、9.5m、12.5m、16.5m，单榀跨度为 6m。新建管架采纳钢筋砼框架结构，框架柱主要截面为 500*500mm，X3 段框架柱主要截面为 400*400mm，框架梁主要截面为300*500mm，框架梁柱采纳 C30 砼浇筑。因此，梁柱截面较小、配筋较密、框架高度较高、砼浇筑难度较大是本工程砼施工主要特点。二、编制依据1．《建筑工程施工质量验收统一标准》GB50300-20242．《混凝土结构工程施工质量验收规》GB50204-20243．《混凝土结构工程施工规》GB50666-2024 4、《混凝土强度检验评定标准》GB/T50107-20245．《清水混凝土应用技术规程》JGJ169-20246．《预拌混凝土》GB/T14902-2024 7．《工程测量规》GB50026-20248．《混凝土泵送施工技术规程》JGJ/T10-20249．石化俄罗斯原油加工优化增效改造—全厂与艺热力管网施工图三、混凝土施工（一）施工准备1、在混凝土浇筑前，必须有专人清理模板的垃圾、积水和钢筋表面的油污等杂物，模板在混凝土浇筑前一天进行浇水湿润，但是不得有积水，混凝土的抗压试模准备完好备用。2、混凝土成型的好坏在于振捣质量，所以在机具准备上考虑充足，在施工现场准备3m、6m、8m 长工作性能良好的插入式振动棒各 6 根。3、为了保证混凝土的浇筑质量，项目部与主要人员施工前做好技术交底并签定工作责任状，根据工作岗位的性质交纳 200-500 元的质量保证金，建立质量奖惩制度，项目部与各专业班组、质量负责人以与其他专业工种之间签定层层责任状。4、对所有参加混凝土浇筑的人员进行安全和技术培训，明确流水作业划分、浇筑顺序、混凝土的运输与布料、作业进度计划、工程量等并分级进行施工安全、技术交底工作，使所有参加混凝土浇筑的工人心中质量意识得到进一部加强。5、在混凝土浇筑前对模板、钢筋进行全面认真的检查，确保浇筑的顺利进行。6、在混凝土浇筑前对已完成的钢筋预埋件...
