管线阀门工程施工设计方案

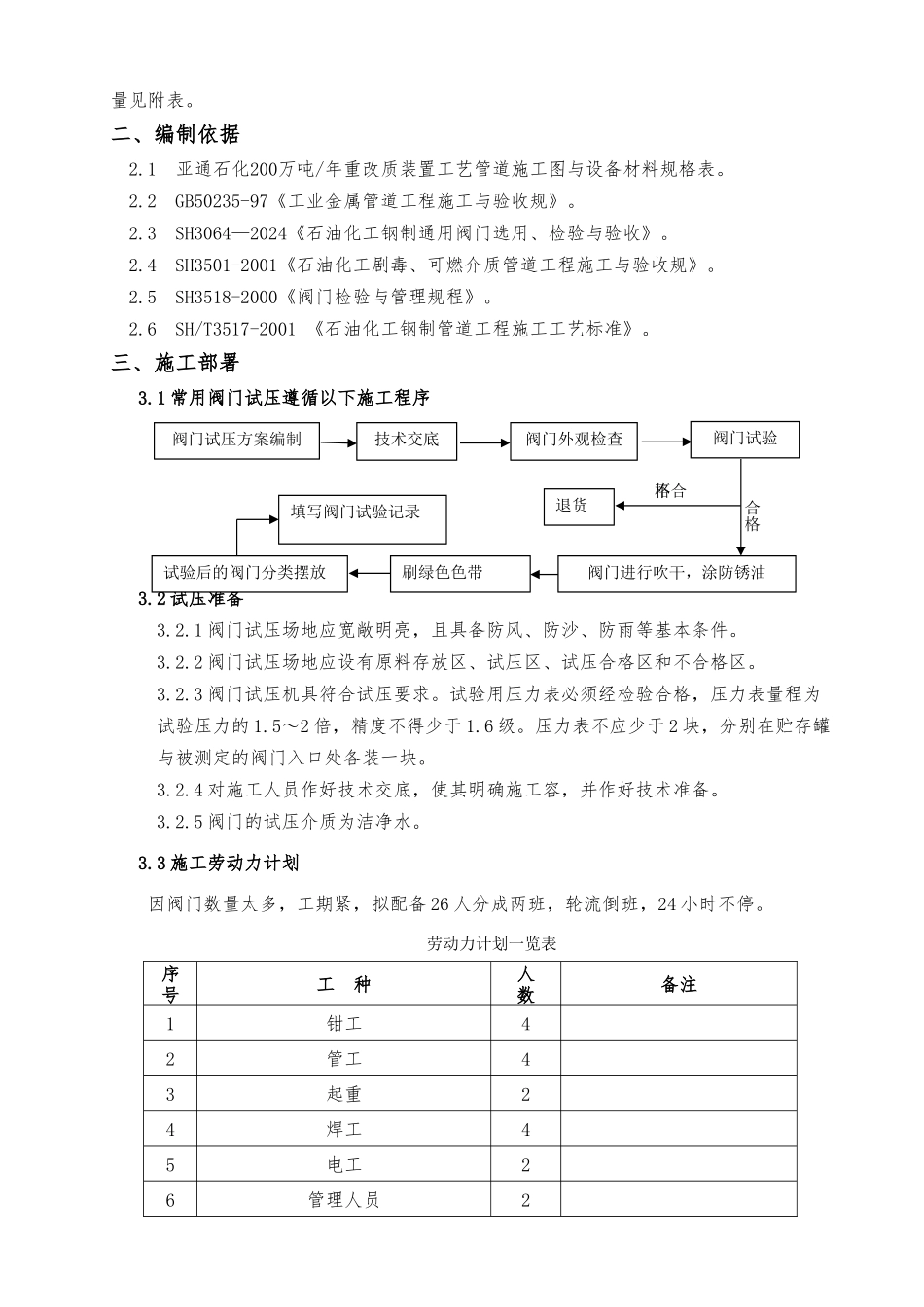

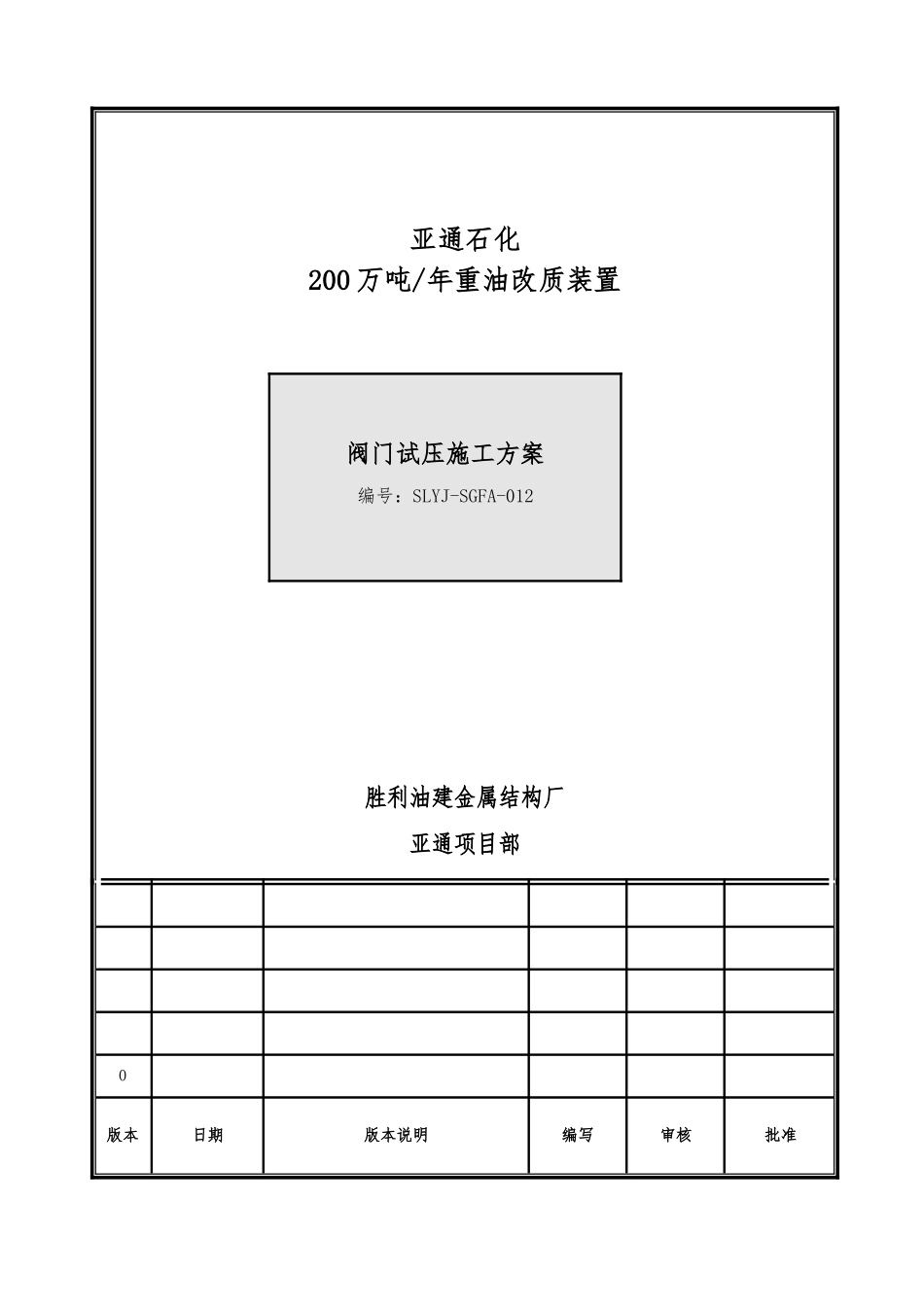

亚通石化200 万吨/年重油改质装置阀门试压施工方案编号：SLYJ-SGFA-012胜利油建金属结构厂亚通项目部0版本日期版本说明编写审核批准目 录一、工程概况 3二、编制依据 3三、施工部署 3四、关键工序、重要工序的实施措施 7五、质量保证体系与措施 10六、安全保证措施 11一、工程概况亚通石化 200 万吨/年重油改质装置的阀门试压，种类包括闸阀、疏水阀、截止阀。为保证工程施工质量，确保装置投运一次成功，所有阀门均经 100%检验、试压合格后方可安装。其检验、试压必须根据设计文件、施工规与本措施中的要求执行，其规格、数量见附表。二、编制依据2.1 亚通石化200万吨/年重改质装置工艺管道施工图与设备材料规格表。2.2 GB50235-97《工业金属管道工程施工与验收规》。2.3 SH3064—2024《石油化工钢制通用阀门选用、检验与验收》。2.4 SH3501-2001《石油化工剧毒、可燃介质管道工程施工与验收规》。2.5 SH3518-2000《阀门检验与管理规程》。2.6 SH/T3517-2001 《石油化工钢制管道工程施工工艺标准》。三、施工部署3.1 常用阀门试压遵循以下施工程序3.2 试压准备3.2.1 阀门试压场地应宽敞明亮，且具备防风、防沙、防雨等基本条件。3.2.2 阀门试压场地应设有原料存放区、试压区、试压合格区和不合格区。3.2.3 阀门试压机具符合试压要求。试验用压力表必须经检验合格，压力表量程为试验压力的 1.5～2 倍，精度不得少于 1.6 级。压力表不应少于 2 块，分别在贮存罐与被测定的阀门入口处各装一块。3.2.4 对施工人员作好技术交底，使其明确施工容，并作好技术准备。3.2.5 阀门的试压介质为洁净水。3.3 施工劳动力计划 因阀门数量太多，工期紧，拟配备 26 人分成两班，轮流倒班，24 小时不停。劳动力计划一览表序号工 种人 数备注1钳工42管工43起重24焊工45电工26管理人员2阀门试压方案编制技术交底阀门试验阀门进行吹干，涂防锈油刷绿色色带试验后的阀门分类摆放填写阀门试验记录合格退货不合格阀门外观检查7其他43.4 试压机具序号名 称规格型号单位数量备注1汽车吊16台12电动试压泵SY380/25台23电动试压泵往复式 40～70 MPa台14试压胎具中套15倒 链3t台26倒 链2t台27逆变式电焊机ZX7-400S-2台28角向磨光机Ф100台29角向磨光机Ф150台210空气开关三相，10A个111按 钮个112光谱分析仪台113贮压罐个114千斤顶QY—5.0 50T台115千斤顶QY—2.5 25T台116梅花、套筒扳手套各 217手 锤2、4、8 磅个各 218钢字...
