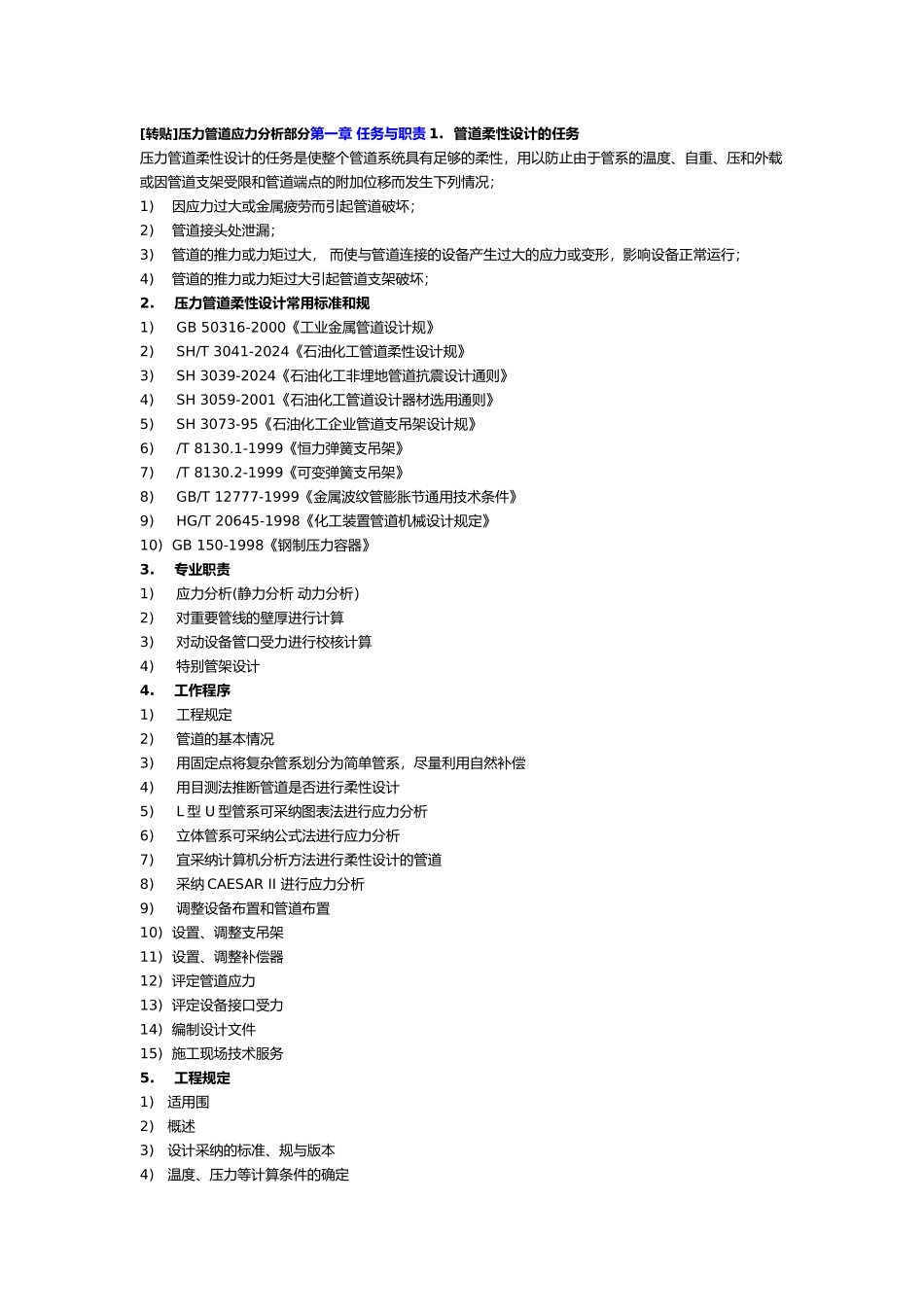

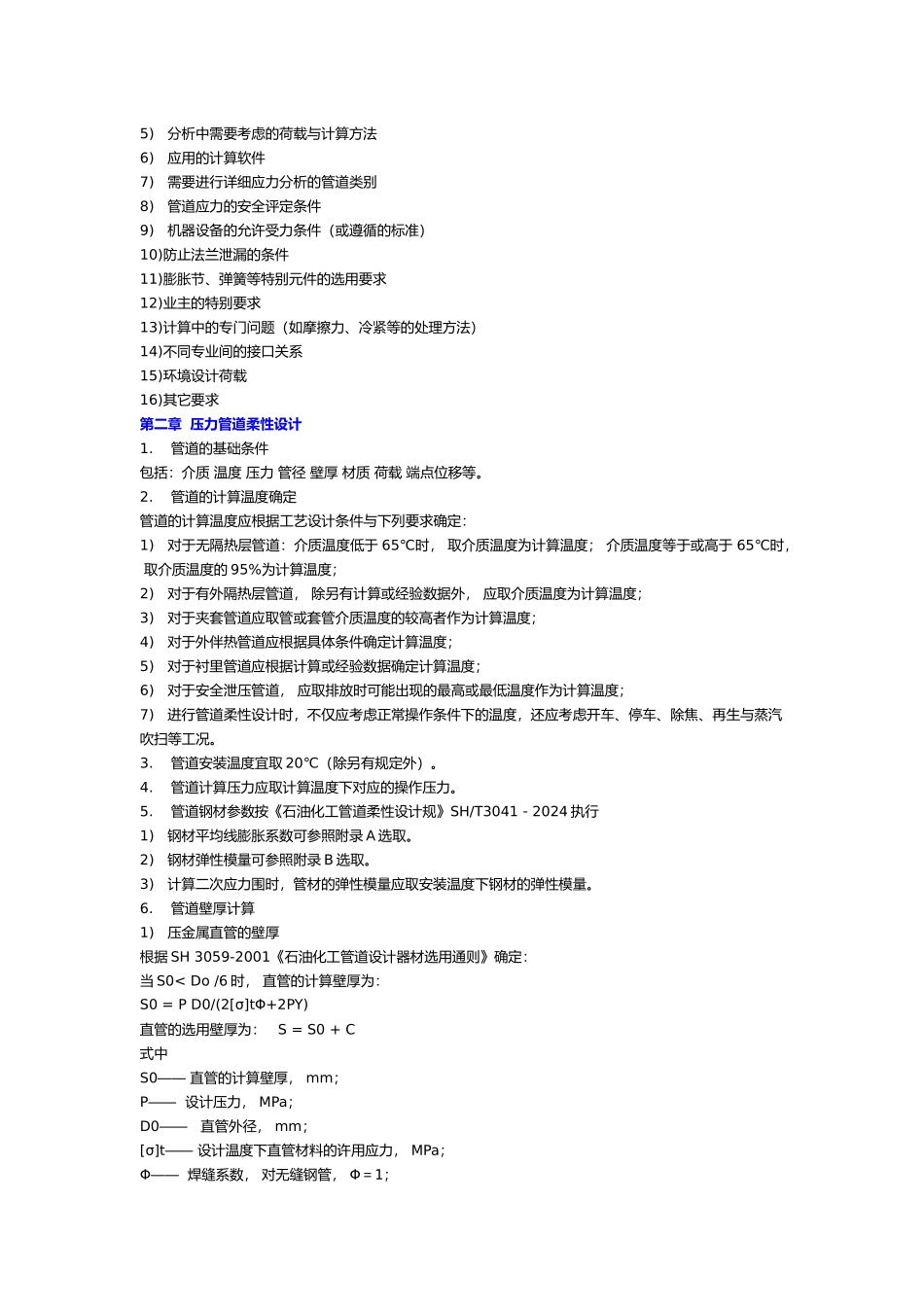

[转贴]压力管道应力分析部分第一章 任务与职责 1. 管道柔性设计的任务压力管道柔性设计的任务是使整个管道系统具有足够的柔性，用以防止由于管系的温度、自重、压和外载或因管道支架受限和管道端点的附加位移而发生下列情况；1) 因应力过大或金属疲劳而引起管道破坏；2) 管道接头处泄漏；3) 管道的推力或力矩过大， 而使与管道连接的设备产生过大的应力或变形，影响设备正常运行；4) 管道的推力或力矩过大引起管道支架破坏；2. 压力管道柔性设计常用标准和规1) GB 50316-2000《工业金属管道设计规》2) SH/T 3041-2024《石油化工管道柔性设计规》3) SH 3039-2024《石油化工非埋地管道抗震设计通则》4) SH 3059-2001《石油化工管道设计器材选用通则》5) SH 3073-95《石油化工企业管道支吊架设计规》6) /T 8130.1-1999《恒力弹簧支吊架》7) /T 8130.2-1999《可变弹簧支吊架》8) GB/T 12777-1999《金属波纹管膨胀节通用技术条件》9) HG/T 20645-1998《化工装置管道机械设计规定》10) GB 150-1998《钢制压力容器》3. 专业职责1) 应力分析(静力分析 动力分析）2) 对重要管线的壁厚进行计算3) 对动设备管口受力进行校核计算4) 特别管架设计4. 工作程序1) 工程规定2) 管道的基本情况3) 用固定点将复杂管系划分为简单管系，尽量利用自然补偿4) 用目测法推断管道是否进行柔性设计5) L 型 U 型管系可采纳图表法进行应力分析6) 立体管系可采纳公式法进行应力分析7) 宜采纳计算机分析方法进行柔性设计的管道8) 采纳 CAESAR II 进行应力分析9) 调整设备布置和管道布置10) 设置、调整支吊架11) 设置、调整补偿器12) 评定管道应力13) 评定设备接口受力14) 编制设计文件15) 施工现场技术服务5. 工程规定1) 适用围2) 概述3) 设计采纳的标准、规与版本4) 温度、压力等计算条件的确定5) 分析中需要考虑的荷载与计算方法6) 应用的计算软件7) 需要进行详细应力分析的管道类别8) 管道应力的安全评定条件9) 机器设备的允许受力条件（或遵循的标准）10)防止法兰泄漏的条件11)膨胀节、弹簧等特别元件的选用要求12)业主的特别要求13)计算中的专门问题（如摩擦力、冷紧等的处理方法）14)不同专业间的接口关系15)环境设计荷载16)其它要求第二章 压力管道柔性设计1. 管道的基础条件包括：介质 温度 压力 管径 壁厚 材质 荷载 端点位移等。2. 管道的计算温度确定管道的计算温度应根据工艺设计条件与...
