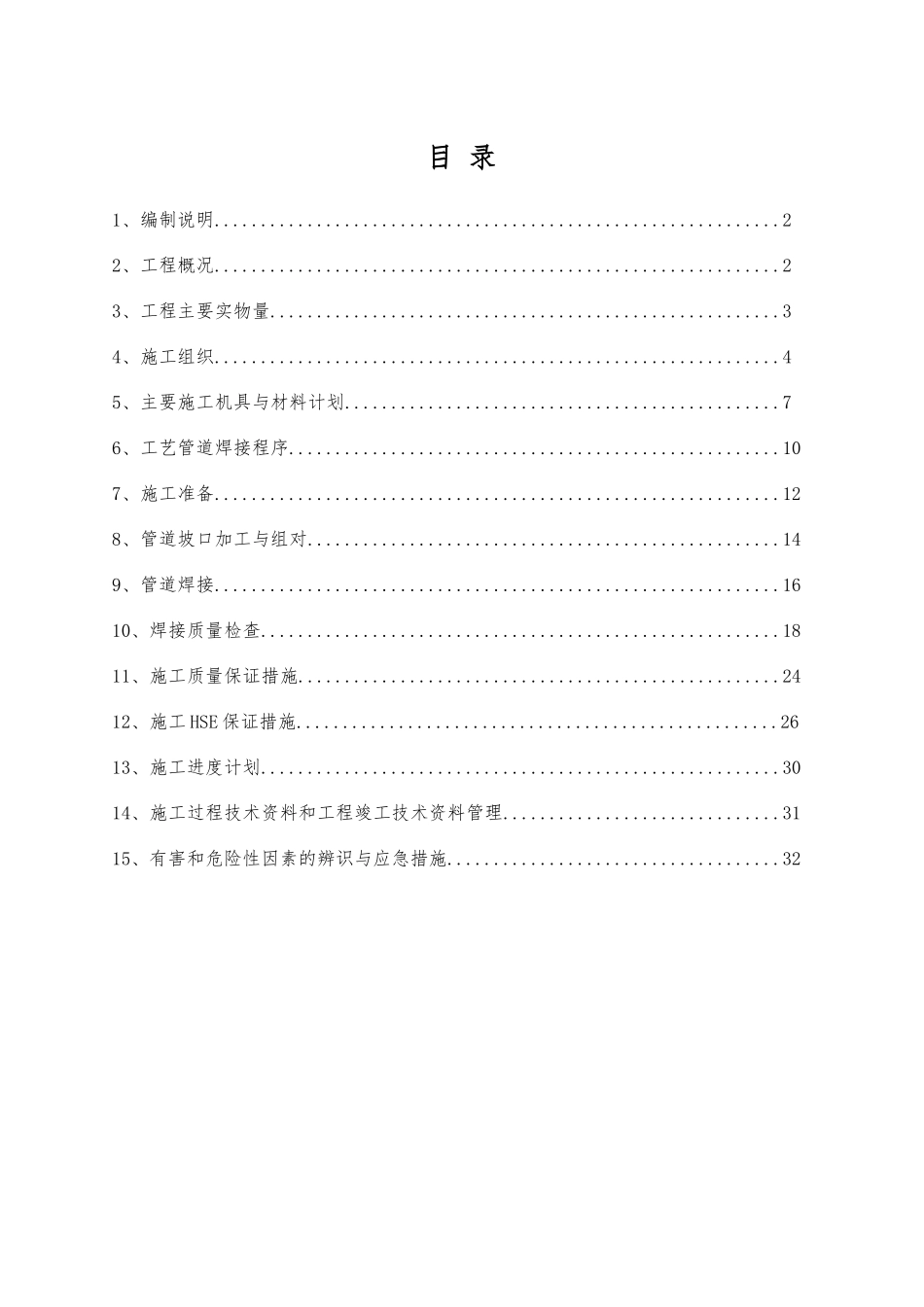

目 录1、编制说明.............................................................22、工程概况.............................................................23、工程主要实物量.......................................................34、施工组织.............................................................45、主要施工机具与材料计划...............................................76、工艺管道焊接程序.....................................................107、施工准备.............................................................128、管道坡口加工与组对...................................................149、管道焊接.............................................................1610、焊接质量检查........................................................1811、施工质量保证措施....................................................2412、施工 HSE 保证措施....................................................2613、施工进度计划........................................................3014、施工过程技术资料和工程竣工技术资料管理..............................3115、有害和危险性因素的辨识与应急措施....................................32管道焊接施工方案1.编制说明1.1 目的和围 为保证焊接这一特别工序的全过程能得到有效的控制和顺利实施，确保管道焊接的质量和施工进度，特编制管道焊接方案用以指导现场的焊接工作。本方案的有用围：榆横煤化工项目一期（Ⅰ）工程 1290b 全厂工艺与供热外管安装工程管道的焊接施工。 1.2 编制依据1GB50235-2024《工业金属管道工程施工与验收规》2GB50236-2024《现场设备、工业管道焊接工程施工与验收规》3ISO15607 ： 2024 《金属材料焊接工艺规程与评定的一般原则》4GB/T19867.1-2024《电弧焊焊接工艺规程》5SH3501-2024《石油化工剧毒、可燃介质管道工程与验收规》6GB/T3323-2024《金属熔化对接接头射线照相和质量分级》8SH/T3523-99《石油化工铬镍奥氏体钢、铁镍合金和镍合金管道焊接规程》9SH/T3525-2024《石油化工低温钢焊接规程》10/T3223-1996《焊接材料质量管理规程》11/T4730-2024《承压设备无损检测》124708-2024《承压设备焊接工艺评定》13/T6061-2024《无损检测焊缝磁粉检测》14SY/T4103-1995《钢制管道的焊接与验收》15SY/T045...
