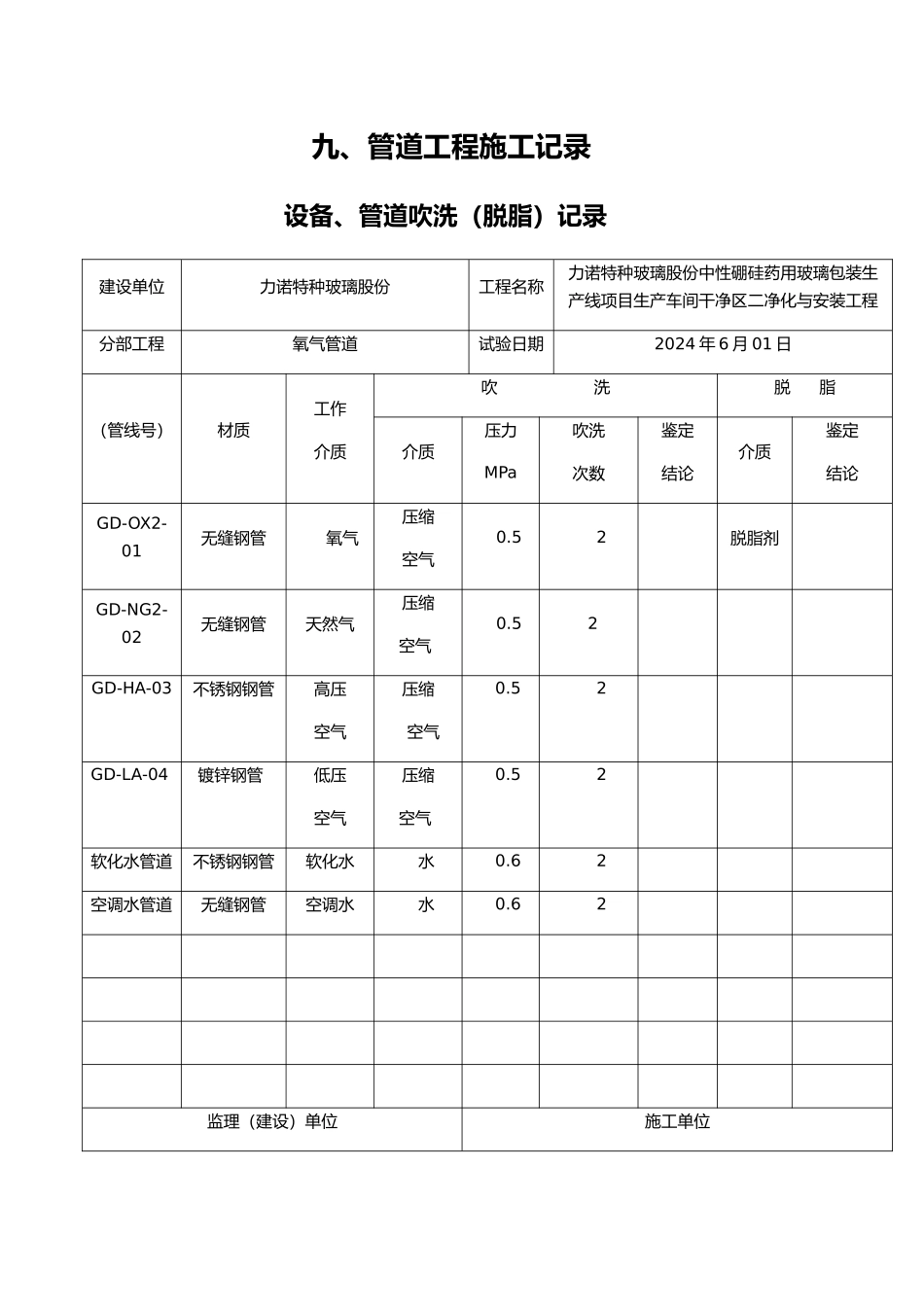

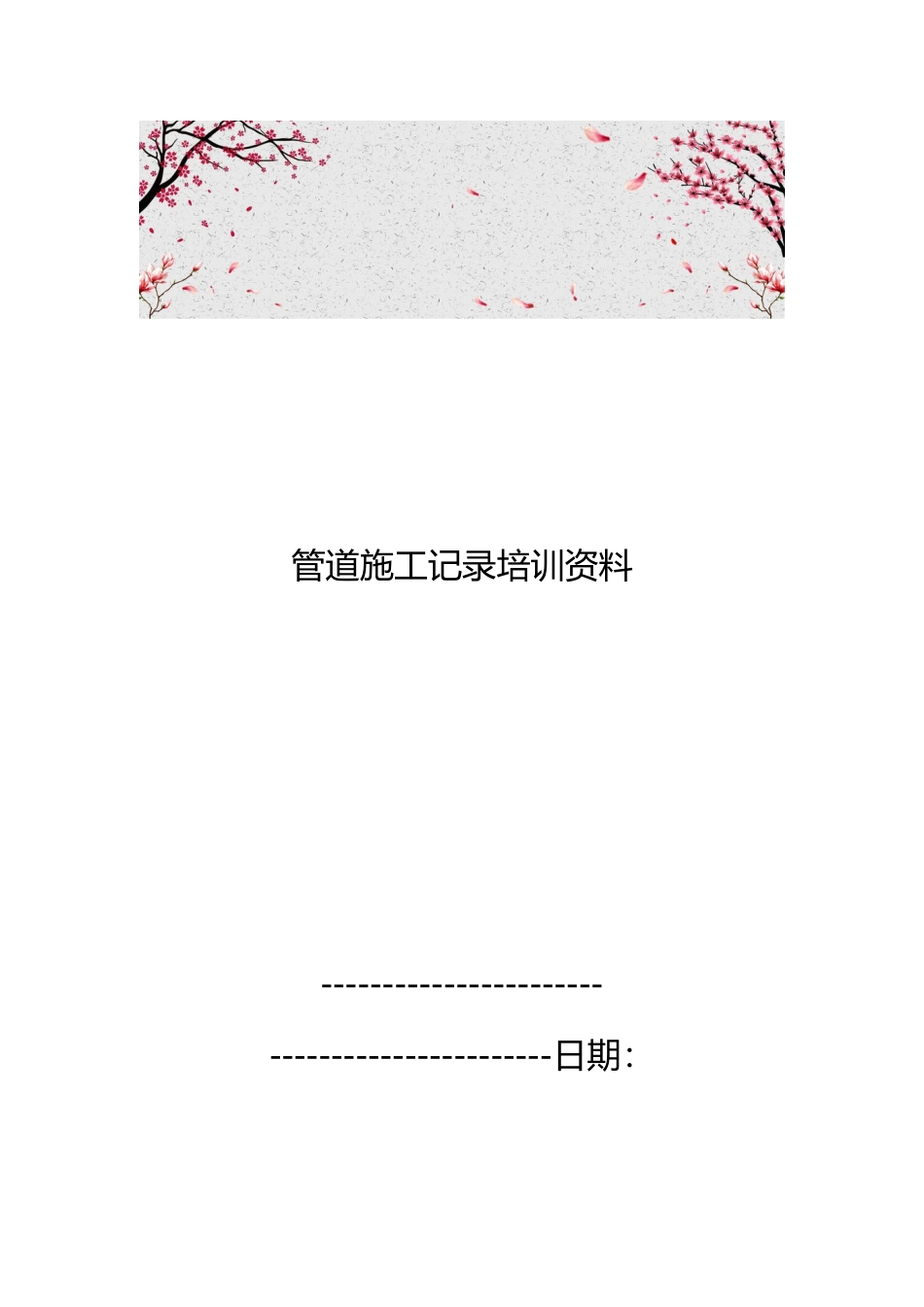

管道施工记录培训资料----------------------- -----------------------日期：九、管道工程施工记录设备、管道吹洗（脱脂）记录建设单位力诺特种玻璃股份工程名称力诺特种玻璃股份中性硼硅药用玻璃包装生产线项目生产车间干净区二净化与安装工程分部工程氧气管道试验日期2024 年 6 月 01 日（管线号）材质工作介质吹 洗脱 脂介质压力MPa吹洗次数鉴定结论介质鉴定结论GD-OX2-01无缝钢管氧气压缩空气0
52脱脂剂GD-NG2-02无缝钢管天然气压缩空气0
5 2GD-HA-03不锈钢钢管高压空气压缩空气0
52GD-LA-04镀锌钢管低压空气压缩空气0
52软化水管道不锈钢钢管软化水水0
62空调水管道无缝钢管空调水水0

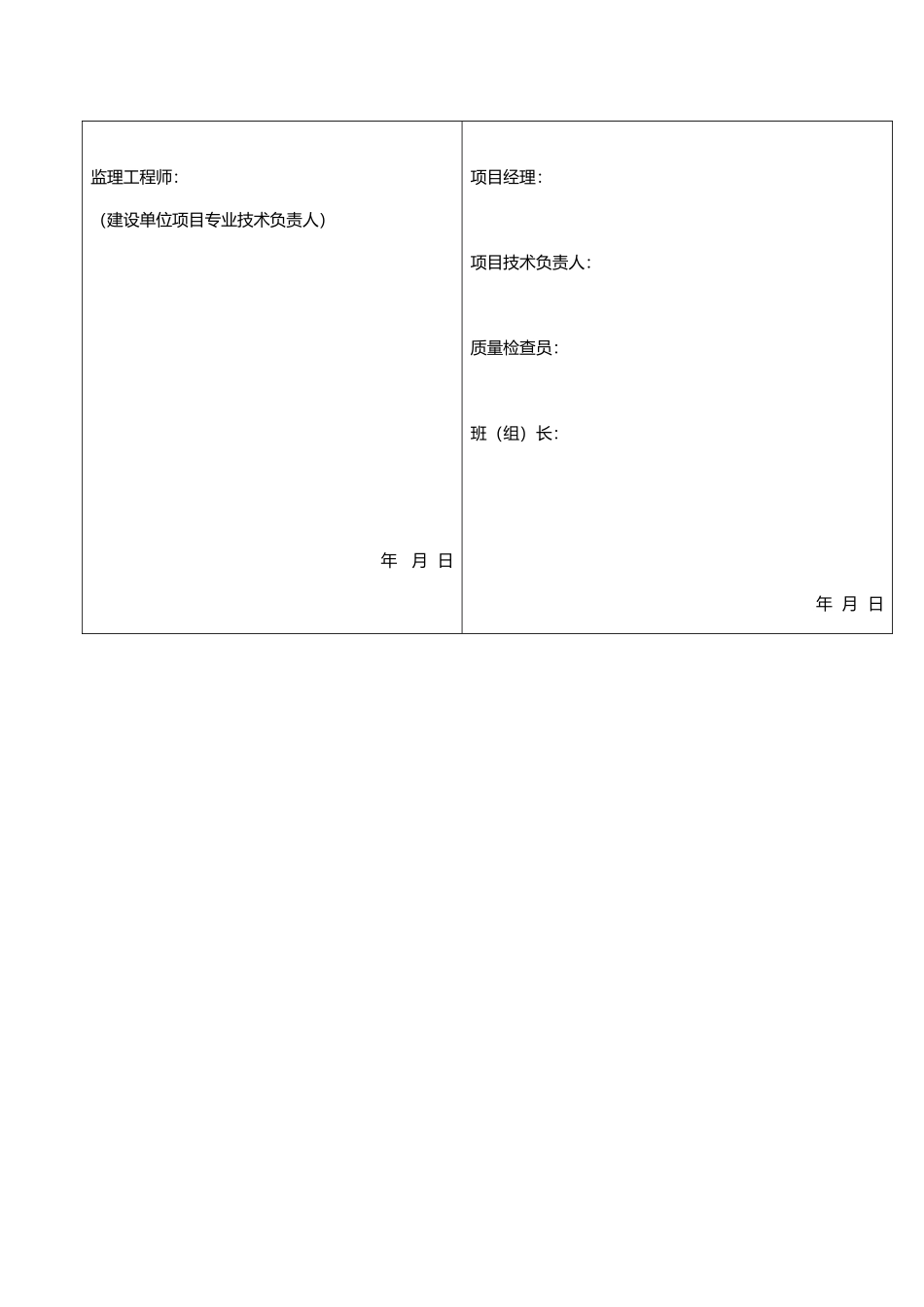

62监理（建设）单位施工单位监理工程师：（建设单位项目专业技术负责人）年 月 日项目经理：项目技术负责人：质量检查员：班（组）长： 年 月 日对 接 接 头 焊 接 工 艺 卡 第 1 页 共 4 页接头简图注：本图为单面焊双面成形，对大管径可采纳双面焊双面成形
本工艺也适用于单 V、K、X 型坡口
焊 接 顺 序焊接工艺卡编号力诺玻璃- 011、准备：清理坡口两侧杂物，以可见光泽为宜
图 号2、组对：错边量不大于 10δ﹪ ，且不大于 1mm
点焊接 头 名 称管-管对接长度为 10～20mm，间距小于 200mm 为宜，其工艺参数以正式施焊一样
接 头 编 号高压压缩空气管3、焊接：采纳短弧、多层焊，层间严格清理
4、检验：a 外观：表面不得有气孔、裂纹、弧坑等不焊接工艺评定报告编号JSPQR8101允许存在的缺陷，外形尺寸满足图样与相关标准要求;注：除水平转动外，其余位置的焊接电流可取下表的焊工持证项目下限值
其位置相应代号为 2G 、5G、6G
焊接位置横 水平母 材Fe-8 类规格mm≤12检验序号本 厂锅
