管道的焊接与探伤的相关规范要求内容VIP专享

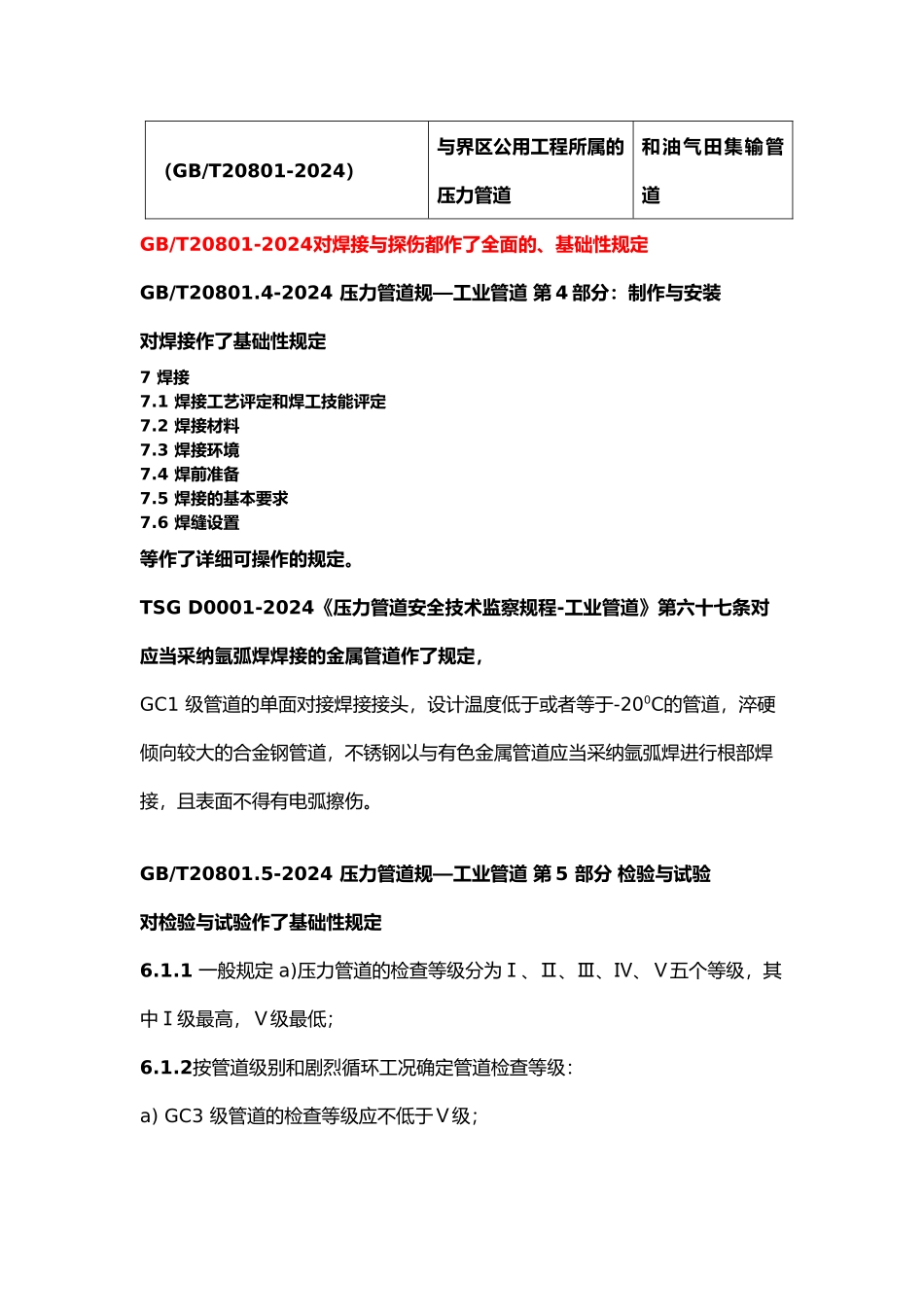

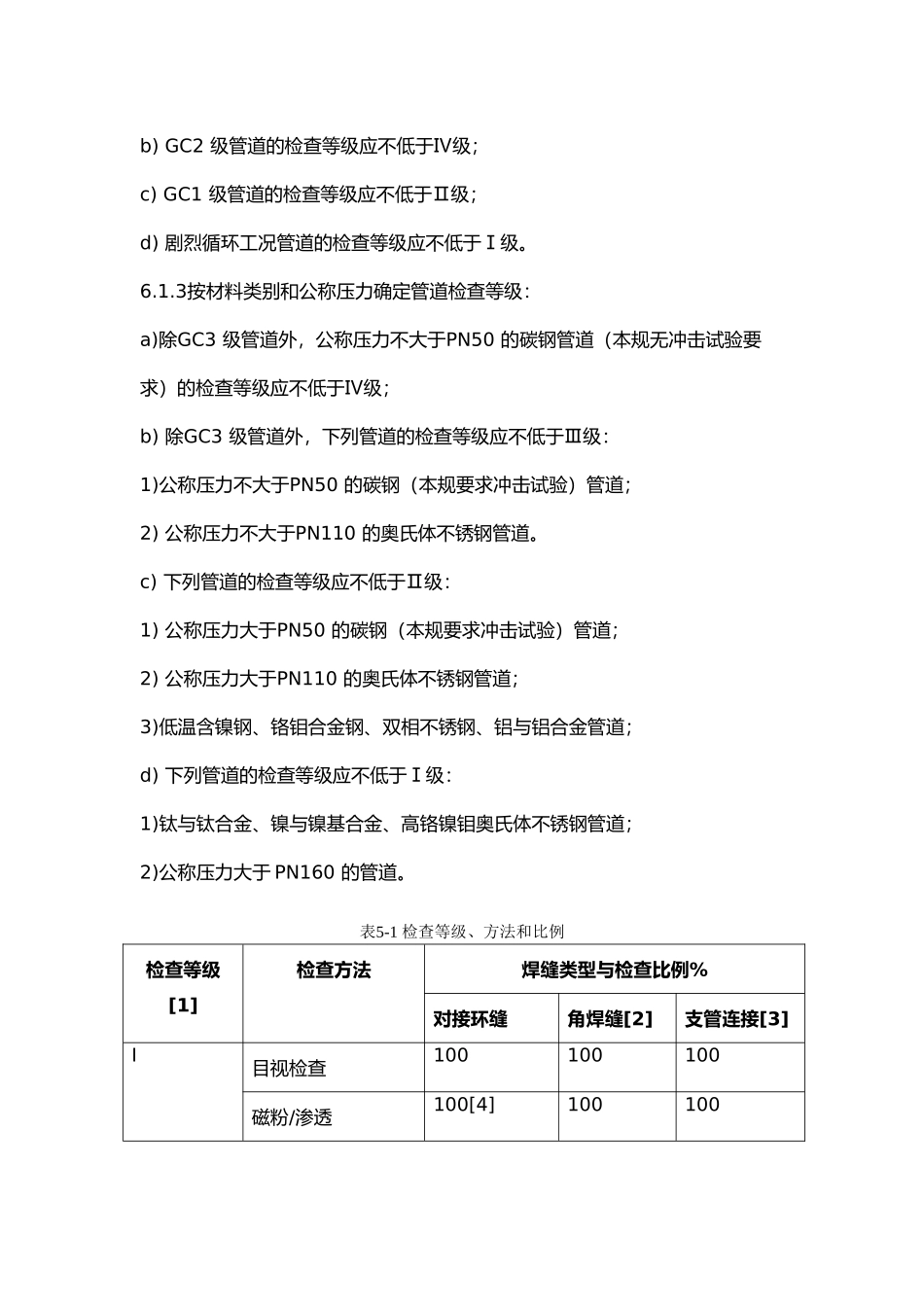

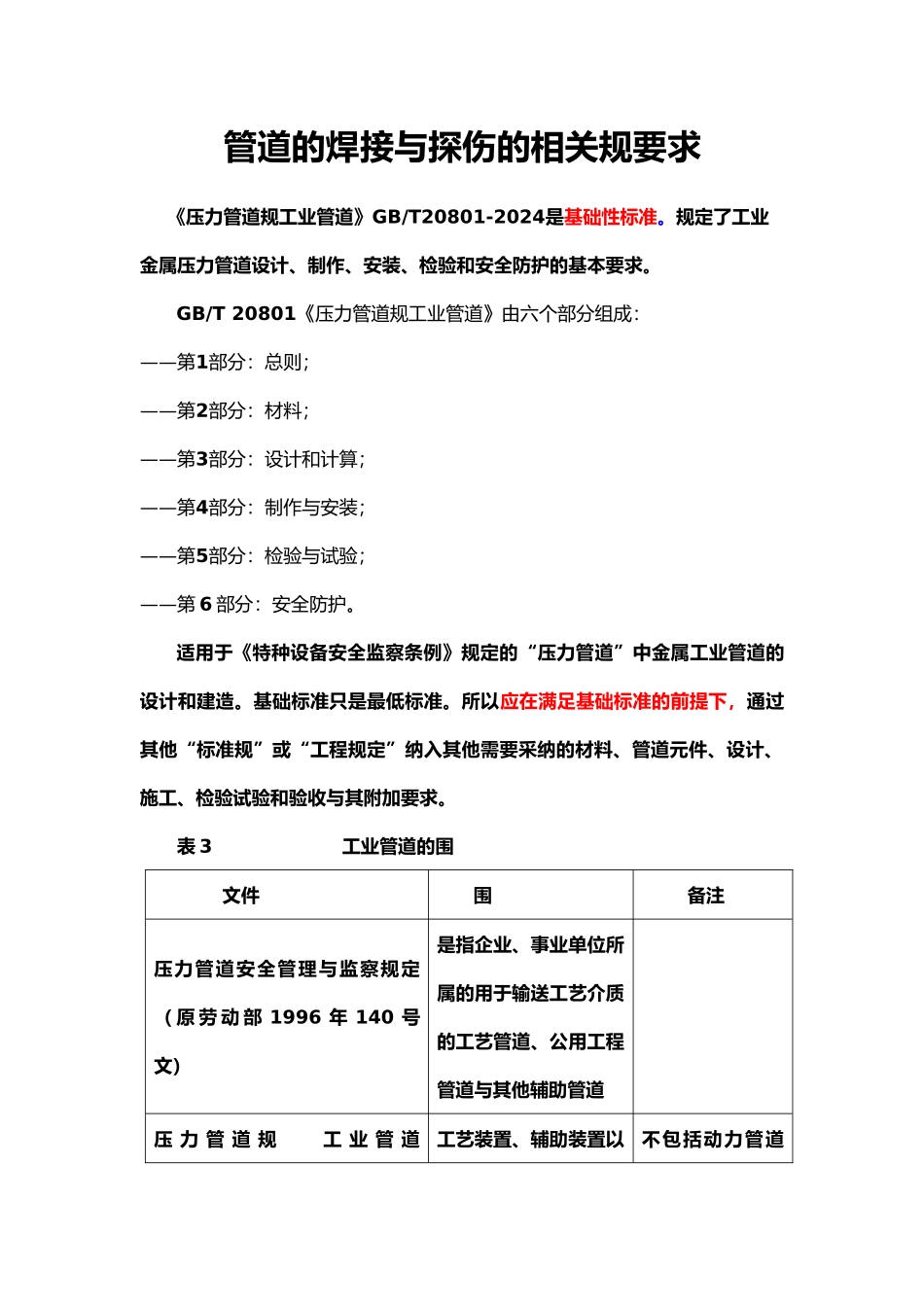

管道的焊接与探伤的相关规要求《压力管道规工业管道》GB/T20801-2024是基础性标准。规定了工业金属压力管道设计、制作、安装、检验和安全防护的基本要求。GB/T 20801《压力管道规工业管道》由六个部分组成：——第1部分：总则；——第2部分：材料；——第3部分：设计和计算；——第4部分：制作与安装；——第5部分：检验与试验；——第 6 部分：安全防护。适用于《特种设备安全监察条例》规定的“压力管道”中金属工业管道的设计和建造。基础标准只是最低标准。所以应在满足基础标准的前提下，通过其他“标准规”或“工程规定”纳入其他需要采纳的材料、管道元件、设计、施工、检验试验和验收与其附加要求。表 3 工业管道的围文件围备注压力管道安全管理与监察规定（ 原 劳 动 部 1996 年 140 号文）是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道与其他辅助管道压 力 管 道 规 工 业 管 道工艺装置、辅助装置以不包括动力管道（GB/T20801-2024）与界区公用工程所属的压力管道和油气田集输管道GB/T20801-2024对焊接与探伤都作了全面的、基础性规定GB/T20801.4-2024 压力管道规—工业管道 第 4 部分：制作与安装对焊接作了基础性规定7 焊接7.1 焊接工艺评定和焊工技能评定7.2 焊接材料7.3 焊接环境7.4 焊前准备7.5 焊接的基本要求7.6 焊缝设置等作了详细可操作的规定。TSG D0001-2024《压力管道安全技术监察规程-工业管道》第六十七条对应当采纳氩弧焊焊接的金属管道作了规定，GC1 级管道的单面对接焊接接头，设计温度低于或者等于-200C的管道，淬硬倾向较大的合金钢管道，不锈钢以与有色金属管道应当采纳氩弧焊进行根部焊接，且表面不得有电弧擦伤。GB/T20801.5-2024 压力管道规—工业管道 第 5 部分 检验与试验 对检验与试验作了基础性规定6.1.1 一般规定 a)压力管道的检查等级分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五个等级，其中Ⅰ级最高，Ⅴ级最低；6.1.2按管道级别和剧烈循环工况确定管道检查等级：a) GC3 级管道的检查等级应不低于Ⅴ级；b) GC2 级管道的检查等级应不低于Ⅳ级；c) GC1 级管道的检查等级应不低于Ⅱ级；d) 剧烈循环工况管道的检查等级应不低于Ⅰ级。6.1.3按材料类别和公称压力确定管道检查等级：a)除GC3 级管道外，公称压力不大于PN50 的碳钢管道（本规无冲击试验要求）的检查等级应不低于Ⅳ级；b) 除GC3 级管道外，下列管道的检查等级应不低于Ⅲ级：1)公称压力不...
