箱式变电站检验规程完整

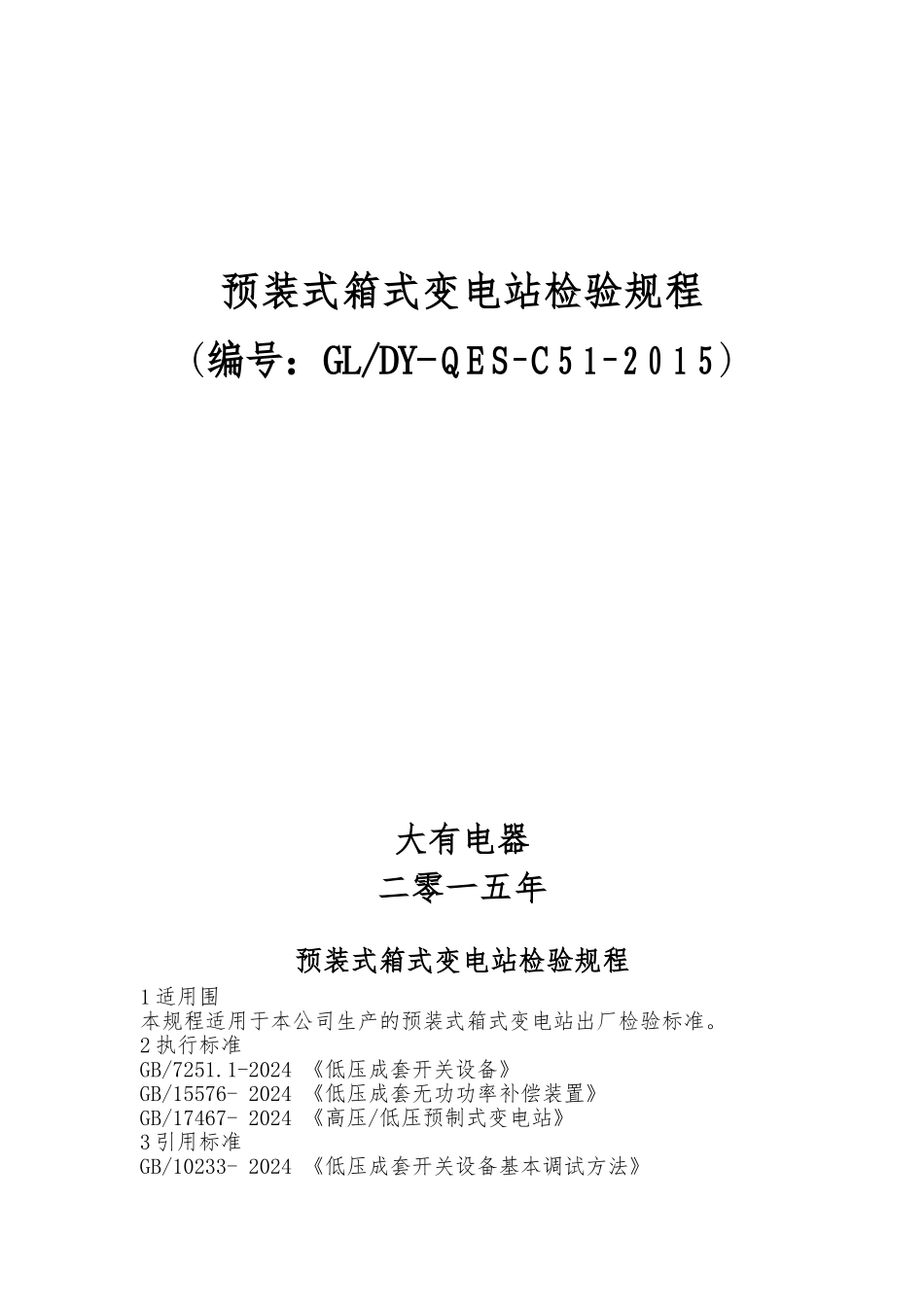

箱式变电站检验规程完整_第1页
1/7

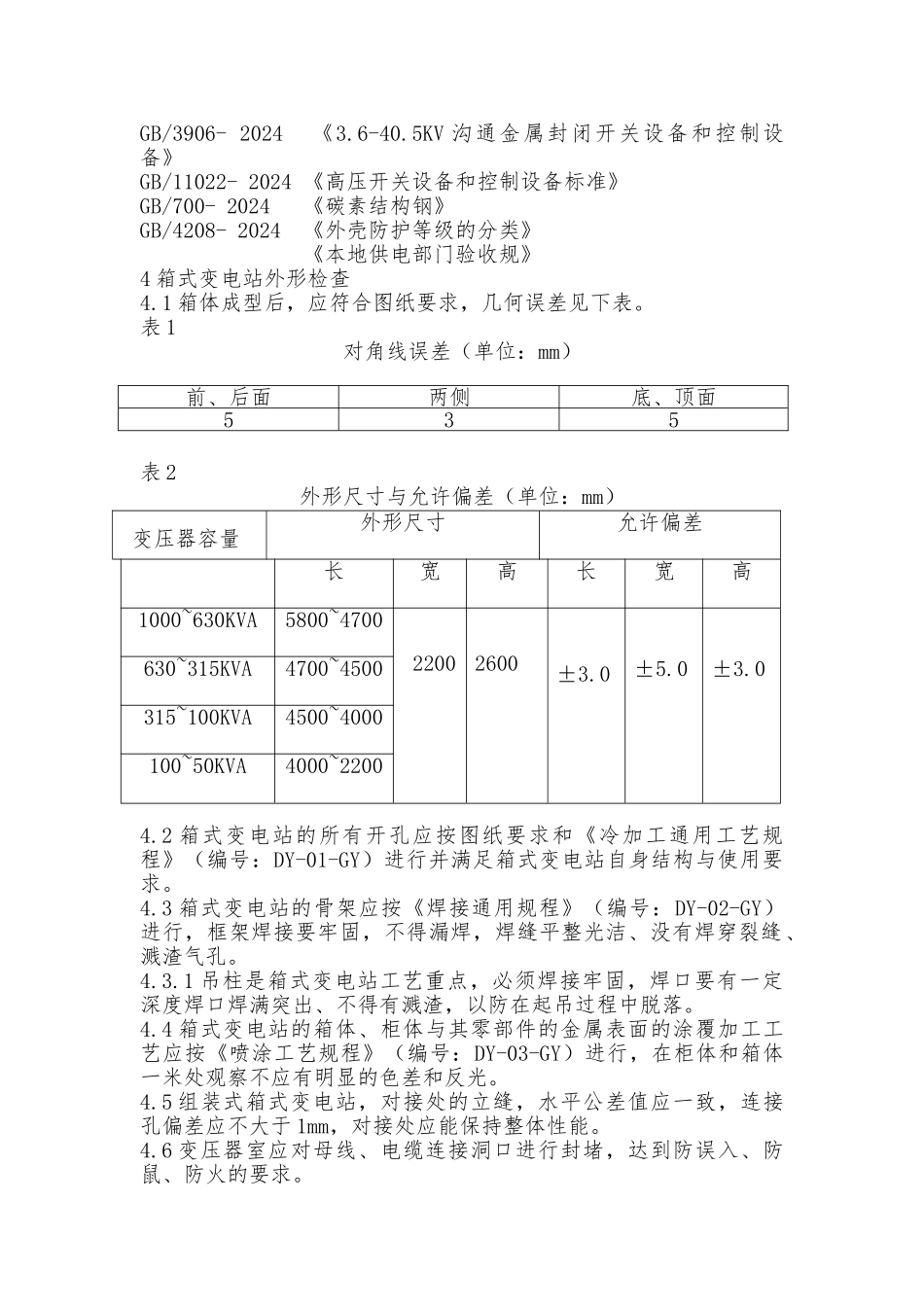

箱式变电站检验规程完整_第2页
2/7
箱式变电站检验规程完整_第3页
3/7
预装式箱式变电站检验规程(编号:GL/DY-QES-C51-2015)大有电器二零一五年预装式箱式变电站检验规程1 适用围本规程适用于本公司生产的预装式箱式变电站出厂检验标准。2 执行标准GB/7251.1-2024 《低压成套开关设备》GB/15576- 2024 《低压成套无功功率补偿装置》GB/17467- 2024 《高压/低压预制式变电站》3 引用标准GB/10233- 2024 《低压成套开关设备基本调试方法》GB/3906- 2024 《3.6-40.5KV 沟通金属封闭开关设备和控制设备》GB/11022- 2024 《高压开关设备和控制设备标准》GB/700- 2024 《碳素结构钢》GB/4208- 2024 《外壳防护等级的分类》 《本地供电部门验收规》4 箱式变电站外形检查4.1 箱体成型后,应符合图纸要求,几何误差见下表。表 1 对角线误差(单位:mm)表 2外形尺寸与允许偏差(单位:mm)4.2 箱式变电站的所有开孔应按图纸要求和《冷加工通用工艺规程》(编号:DY-01-GY)进行并满足箱式变电站自身结构与使用要求。4.3 箱式变电站的骨架应按《焊接通用规程》(编号:DY-02-GY)进行,框架焊接要牢固,不得漏焊,焊缝平整光洁、没有焊穿裂缝、溅渣气孔。4.3.1 吊柱是箱式变电站工艺重点,必须焊接牢固,焊口要有一定深度焊口焊满突出、不得有溅渣,以防在起吊过程中脱落。4.4 箱式变电站的箱体、柜体与其零部件的金属表面的涂覆加工工艺应按《喷涂工艺规程》(编号:DY-03-GY)进行,在柜体和箱体一米处观察不应有明显的色差和反光。4.5 组装式箱式变电站,对接处的立缝,水平公差值应一致,连接孔偏差应不大于 1mm,对接处应能保持整体性能。4.6 变压器室应对母线、电缆连接洞口进行封堵,达到防误入、防鼠、防火的要求。前、后面两侧底、顶面535 变压器容量外形尺寸允许偏差长宽高长宽高1000~630KVA5800~4700 22002600±3.0±5.0±3.0630~315KVA4700~4500315~100KVA4500~4000100~50KVA4000~22005 高、低压配电装置的检查5.1 一般检查5.1.1 所有电器设备与部件、元器件要符合图纸与相关技术要求的规定。高压成套开关设备符合 GB/3906-2024,低压成套开关设备符合 GB/7251.1-2024,低压成套无功功率补偿装置符合 GB/15576-2024。5.1.2 箱式变电站的供配电系统应正确并符合设计要求,图纸产品保持一致。5.1.3 高、低压成套开关柜、低压成套无功功率补偿装置的导线截面和颜色、母线的制作应符合《大线制作通用工艺规程》(编号:DY-05-GY)、《二次线配置通用工艺规程》(编...
