精压机冲压与送料系统设计

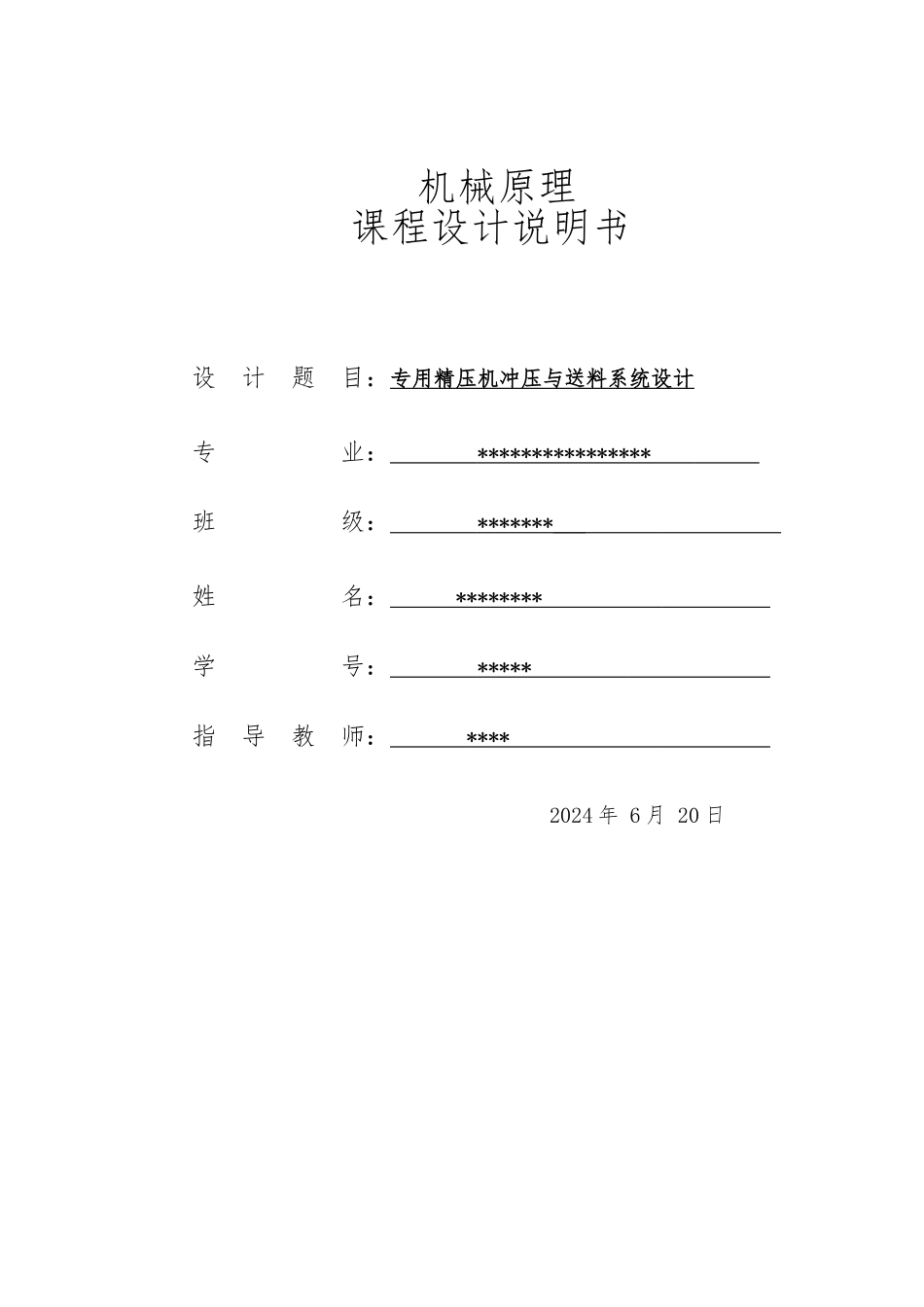

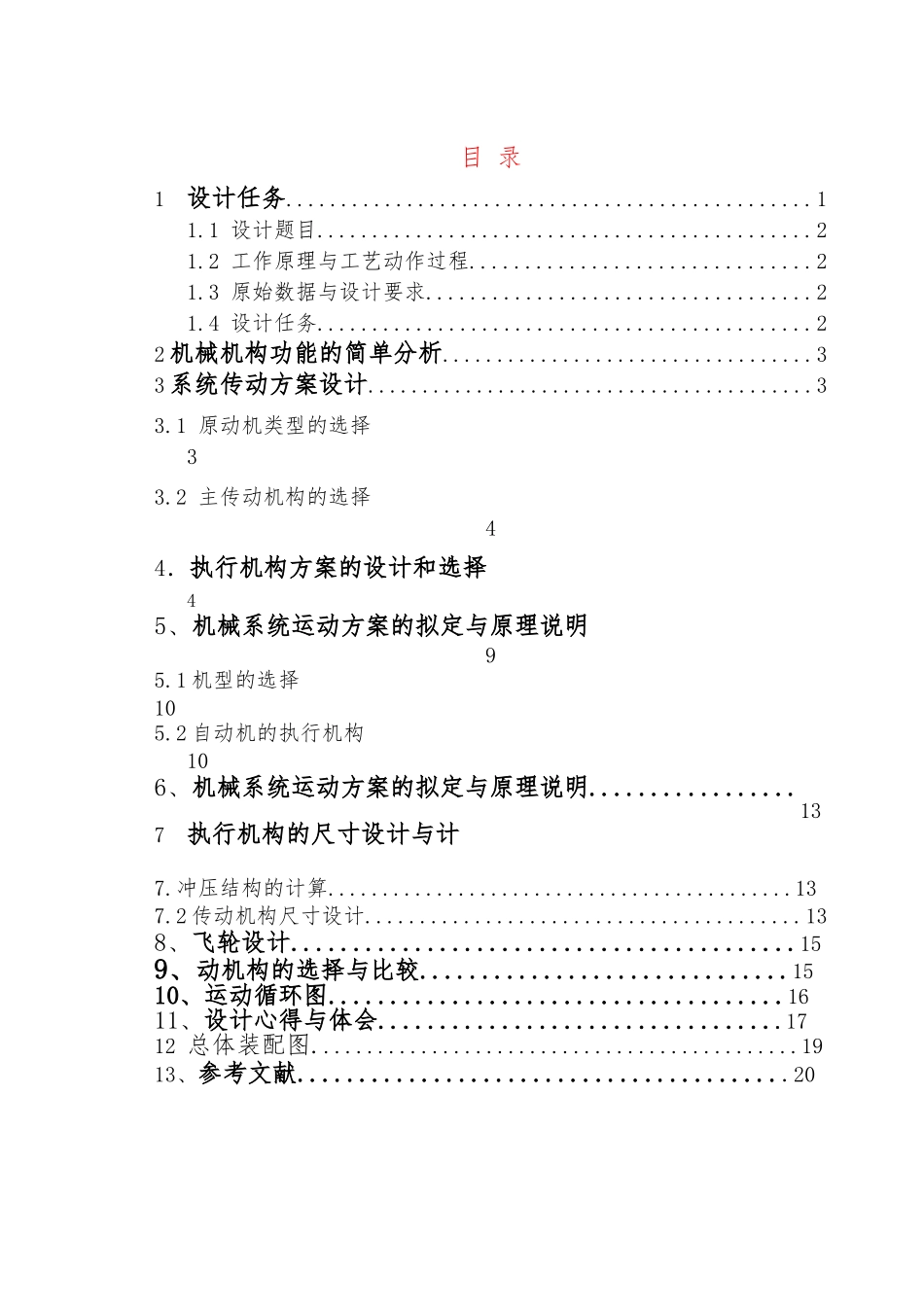

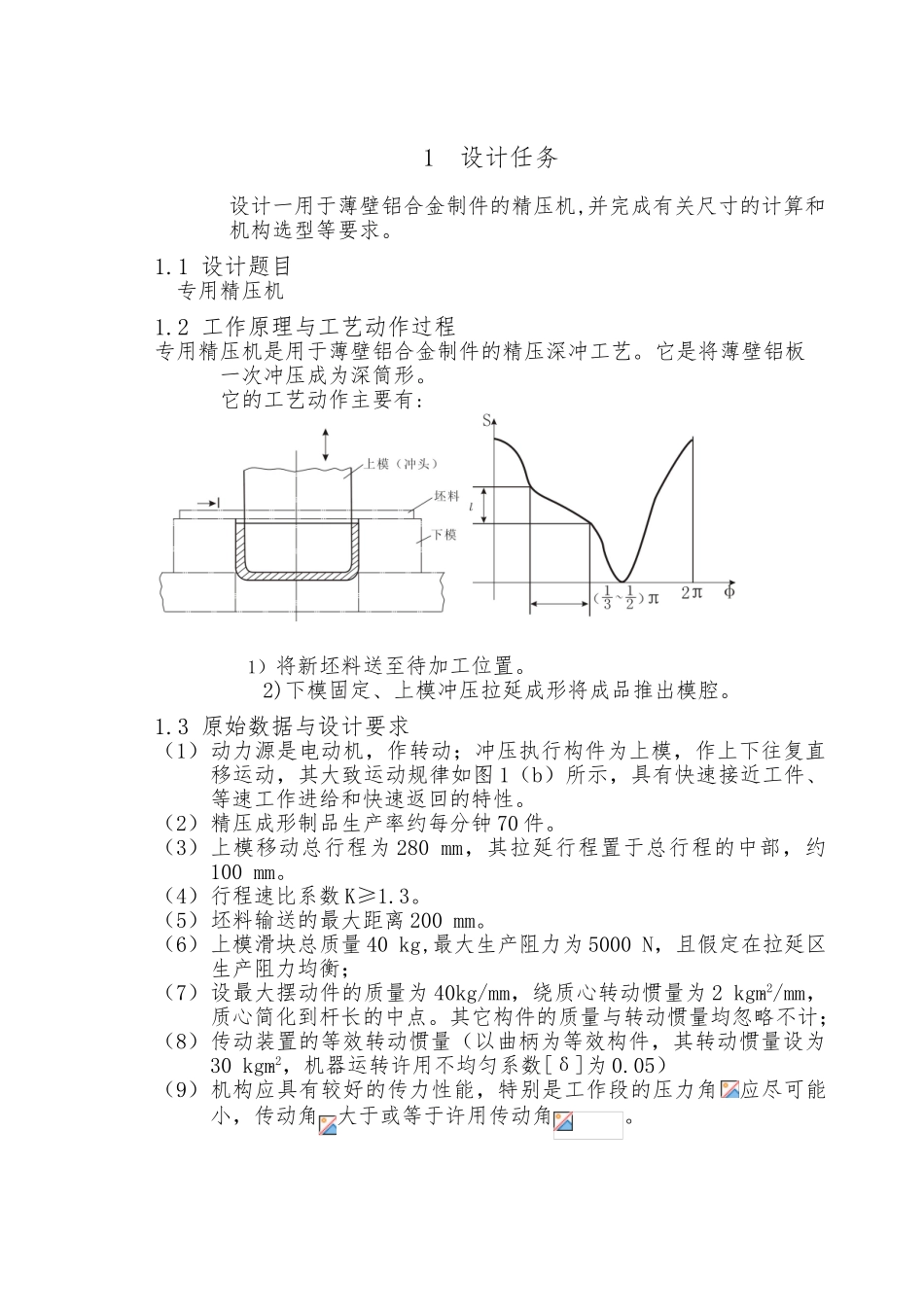

机械原理课程设计说明书设 计 题 目：专用精压机冲压与送料系统设计专 业： **************** 班 级： *******___ 姓 名： ******** 学 号： ***** 指 导 教 师： **** 2024 年 6 月 20 日目 录1 设计任务................................................11.1 设计题目.............................................21.2 工作原理与工艺动作过程...............................21.3 原始数据与设计要求...................................21.4 设计任务.............................................22 机械机构功能的简单分析..................................33 系统传动方案设计.........................................33.1 原动机类型的选择33.2 主传动机构的选择44．执行机构方案的设计和选择45、机械系统运动方案的拟定与原理说明95.1 机型的选择105.2 自动机的执行机构106、机械系统运动方案的拟定与原理说明................. 137 执行机构的尺寸设计与计7.冲压结构的计算...........................................13 7.2 传动机构尺寸设计........................................138、飞轮设计.........................................159、动机构的选择与比较..............................1510、运动循环图.....................................1611、设计心得与体会.................................1712 总体装配图.............................................1913、参考文献........................................201 设计任务设计一用于薄壁铝合金制件的精压机,并完成有关尺寸的计算和机构选型等要求。1.1 设计题目 专用精压机1.2 工作原理与工艺动作过程专用精压机是用于薄壁铝合金制件的精压深冲工艺。它是将薄壁铝板一次冲压成为深筒形。 它的工艺动作主要有: 1）将新坯料送至待加工位置。2)下模固定、上模冲压拉延成形将成品推出模腔。1.3 原始数据与设计要求（1）动力源是电动机，作转动；冲压执行构件为上模，作上下往复直移运动，其大致运动规律如图 1（b）所示，具有快速接近工件、等速工作进给和快速返回的特性。（2）精压成形制品生产率约每分钟 70 件。（3）上模移动总行程为 280 mm，其拉延行程置于总行程的中部，约100 mm。（4）行程速比系数 K≥1.3。（5）坯料输送的最大距离 200 mm。（6）上模滑块总质量 40 kg,最大生产阻...
