精练十四电磁感应电路、图象

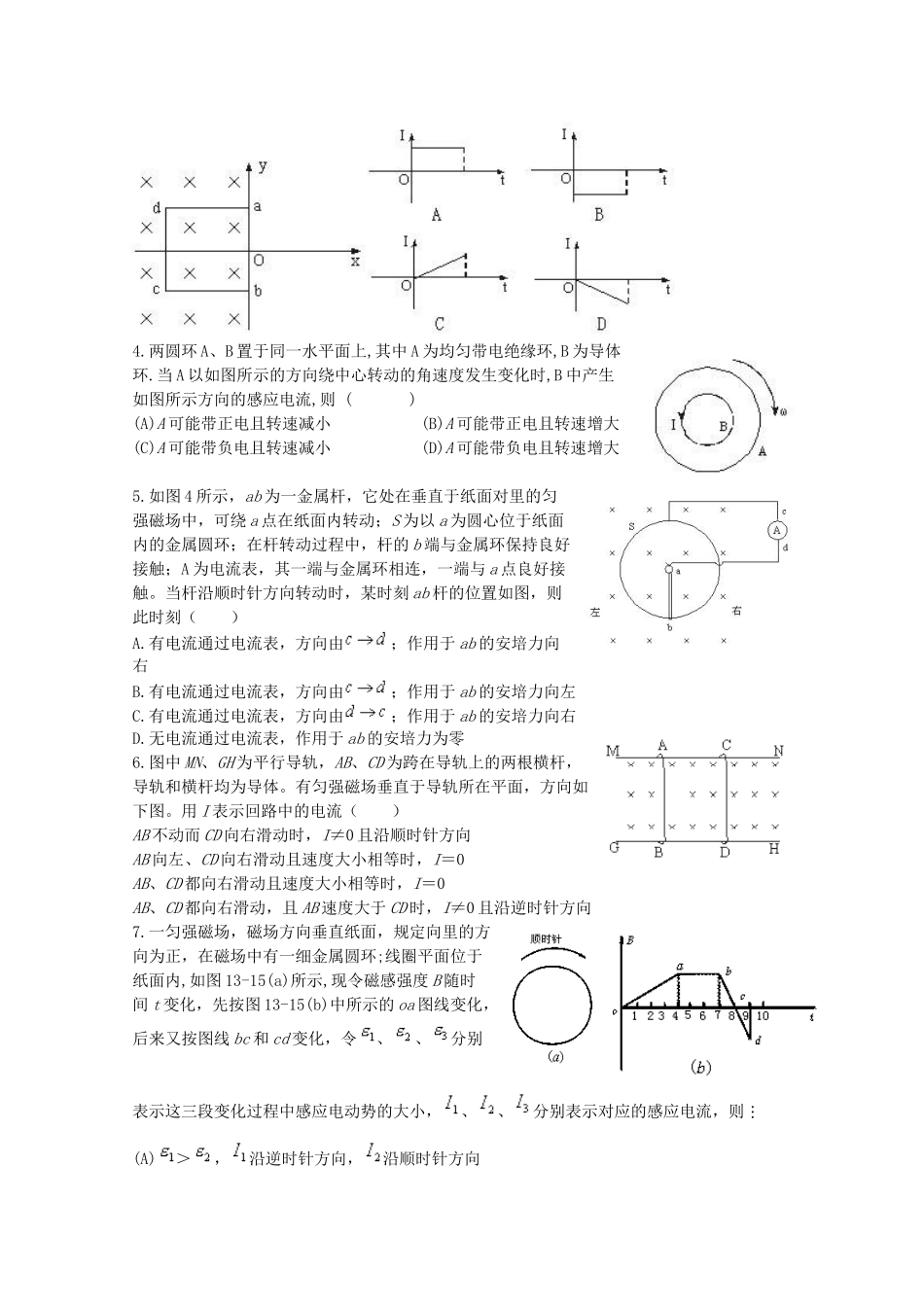

精练十四 电磁感应电路、图象【考点提示】⑴电磁感应现象、楞次定律、右手定则⑵法拉第电磁感应定律【命题预测】本专题命题点是电磁感应定律、楞次定律、右手定则及感应电流图象。高考认证一、选择题1.在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图 1 所示，当磁场的磁感应强度 B 随时间 t 如图 2 变化时，图3 中正确表示线圈中感应电动势 E 变化的是2．如图 4 所示，两根相距为 l 的平行直导轨 ab、cd、b、d 间连有一固定电阻 R，导轨电阻可忽略不计。MN 为放在 ab 和 cd 上的一导体杆，与 ab 垂直，其电阻也为 R。整个装置处于匀强磁场中，磁感应强度的大小为 B，磁场方向垂直于导轨所在平面（指向图中纸面内）。现对MN 施力使它沿导轨方向以速度 v（如图）做匀速运动。令 U 表示 MN 两端电压的大小， A．流过固定电阻 R 的感应电流由 b 到 d B．流过固定电阻 R 的感应电流由 d 到 b C．流过固定电阻 R 的感应电流由 b 到 d D．流过固定电阻 R 的感应电流由 d 到 b3.如图所示，在 x≤0 的区域内存在匀强磁场，磁场的方向垂直于 xy 平面（纸面）向里。具有一定电阻的矩形线框 abcd 位于 xy 平面内，线框的 ab 边与 y 轴重合。令线框从 t=0 的时刻起由静止开始沿 x 轴正方向做匀加速运动，则线框中的感应电流 I（取逆时针方向的电流为正）随时间 t 的变化图线 I－t 图可能是下图中的哪一个？（ ）4.两圆环 A、B 置于同一水平面上,其中 A 为均匀带电绝缘环,B 为导体环.当 A 以如图所示的方向绕中心转动的角速度发生变化时,B 中产生如图所示方向的感应电流,则 ( )(A)A 可能带正电且转速减小 (B)A 可能带正电且转速增大(C)A 可能带负电且转速减小 (D)A 可能带负电且转速增大5.如图 4 所示，ab 为一金属杆，它处在垂直于纸面对里的匀强磁场中，可绕 a 点在纸面内转动；S 为以 a 为圆心位于纸面内的金属圆环；在杆转动过程中，杆的 b 端与金属环保持良好接触；A 为电流表，其一端与金属环相连，一端与 a 点良好接触。当杆沿顺时针方向转动时，某时刻 ab 杆的位置如图，则此时刻（ ） A.有电流通过电流表，方向由；作用于 ab 的安培力向右B.有电流通过电流表，方向由；作用于 ab 的安培力向左C.有电流通过电流表，方向由；作用于 ab 的安培力向右D.无电流通过电流表，作用于 ...
