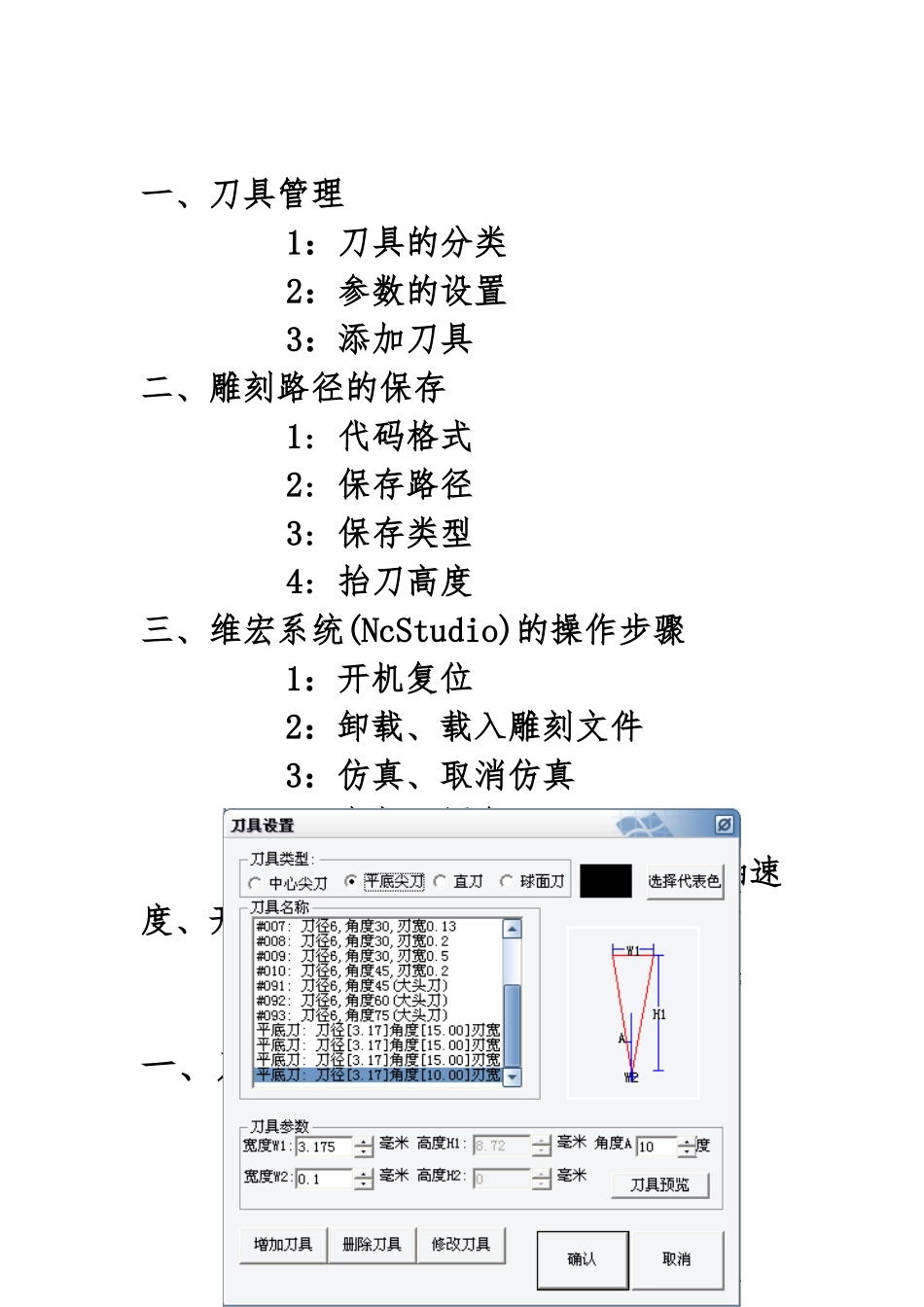

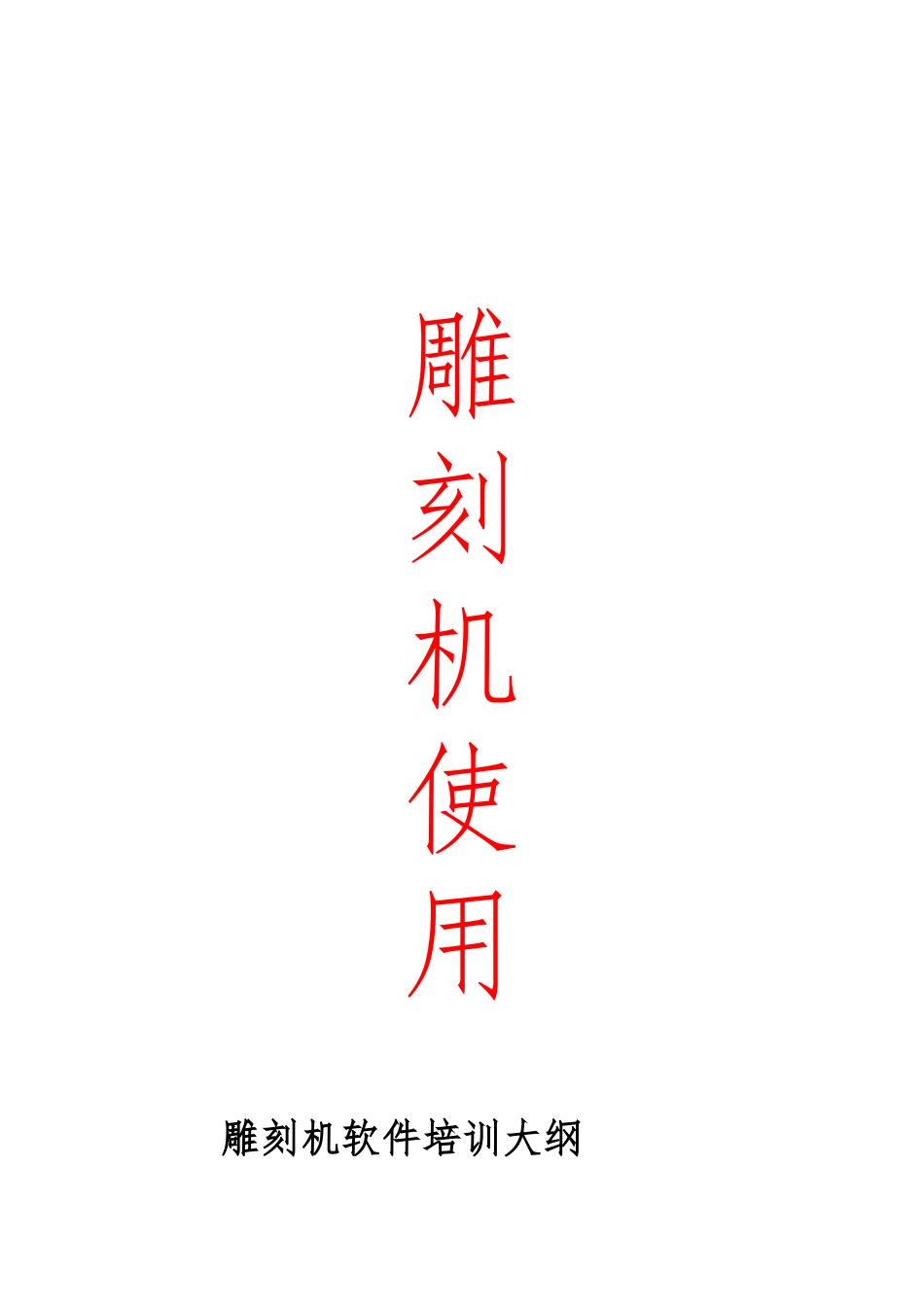

雕刻机使用雕刻机软件培训大纲一、刀具管理 1:刀具的分类2:参数的设置3:添加刀具二、雕刻路径的保存1: 代码格式2: 保存路径3: 保存类型4: 抬刀高度三、维宏系统(NcStudio)的操作步骤1:开机复位2:卸载、载入雕刻文件3:仿真、取消仿真4:定加工原点5:放慢速度、打开并调整主轴速度、开始加工6:调整加工速度7:加工完毕一、刀具管理 1:刀具的分类 中心尖刀 平底尖刀 直刀(铸刀) 3: 保存类型: 抬刀高度 根据情况而定,其中抬刀高度越高,加工速度也就越慢 保存完毕后即可进入雕刻机的操作环节了,设计部分请参看 帮助文件即可。雕刻部分请学习雕刻帮助二、精雕雕刻机控制系统操作步骤1:回机械原点(在任务栏中的操作中有回机械原点)2:定义雕刻原点(X 轴 Y 轴定 0 点)3:对刀(定 Z 轴 0 点)4:打开并装载(调出要雕刻的文件)5:仿真(模拟)6:调节进给速度(雕刻速度)和调节主轴转速(雕刻速度)7:开始雕刻三、维宏运动控制系统 Ncstudio V5.4.55™的操作步骤(一)1:开机复位打开 NcStudio 点击菜单 操作→ 回机械原点 → 提示复位,单击全部轴也可以分别复位复位完成后(机器停止运动后)单击关闭即可 2:卸载、载入雕刻文件3:定加工原点当刀尖对准材料左下角时,将工作坐标 X、Y 清零4:对刀 用手动 Z 轴向下运动,当刀尖接触到材料表面时将 Z 工件坐标 清零5:仿真、取消仿真<快捷键F8>(仿真:在加工轨迹窗口中观看文件是否正确,加工文件不能超出软件中的绿色方框,正确无误后取消仿真)6:放慢 进给速度、打开并调整 主轴速度(注意:确保主轴冷却水循环正常)7:点击开始 按钮 (F9) 加工;暂停 (F10)停止 (F11)(二)、雕刻软件做各种路径对刀具的选择1:切割路径: 一般选择直刀类,切割深度越深就选择刀径越大的直刀,材料越软硬就选择刀径越大的直刀,要切翻的图形越大就选择刀径越大的直刀。2:二维雕刻路径: 一般选择平底尖刀类,要雕刻的图形越大就选择角度越大、刃宽越大的平底尖刀3:三维雕刻路径: 一般选择中心尖刀类里的三维刀,要雕刻的图形越大就选择角度越大的三维刀.(三)、雕刻各种材料对刀具的选择1:有机玻璃(压克力) 切割一般用直刀,板材越厚就用刀径越大的直刀.二维雕刻一般用平底尖刀类,要雕刻的图形越大 就选择角度越大、刃宽越大的平底尖刀。三维雕刻一般用中心尖刀类里的三维刀,要雕刻的图形越大就选择角度越大的三...
