系梁、立柱施工方案

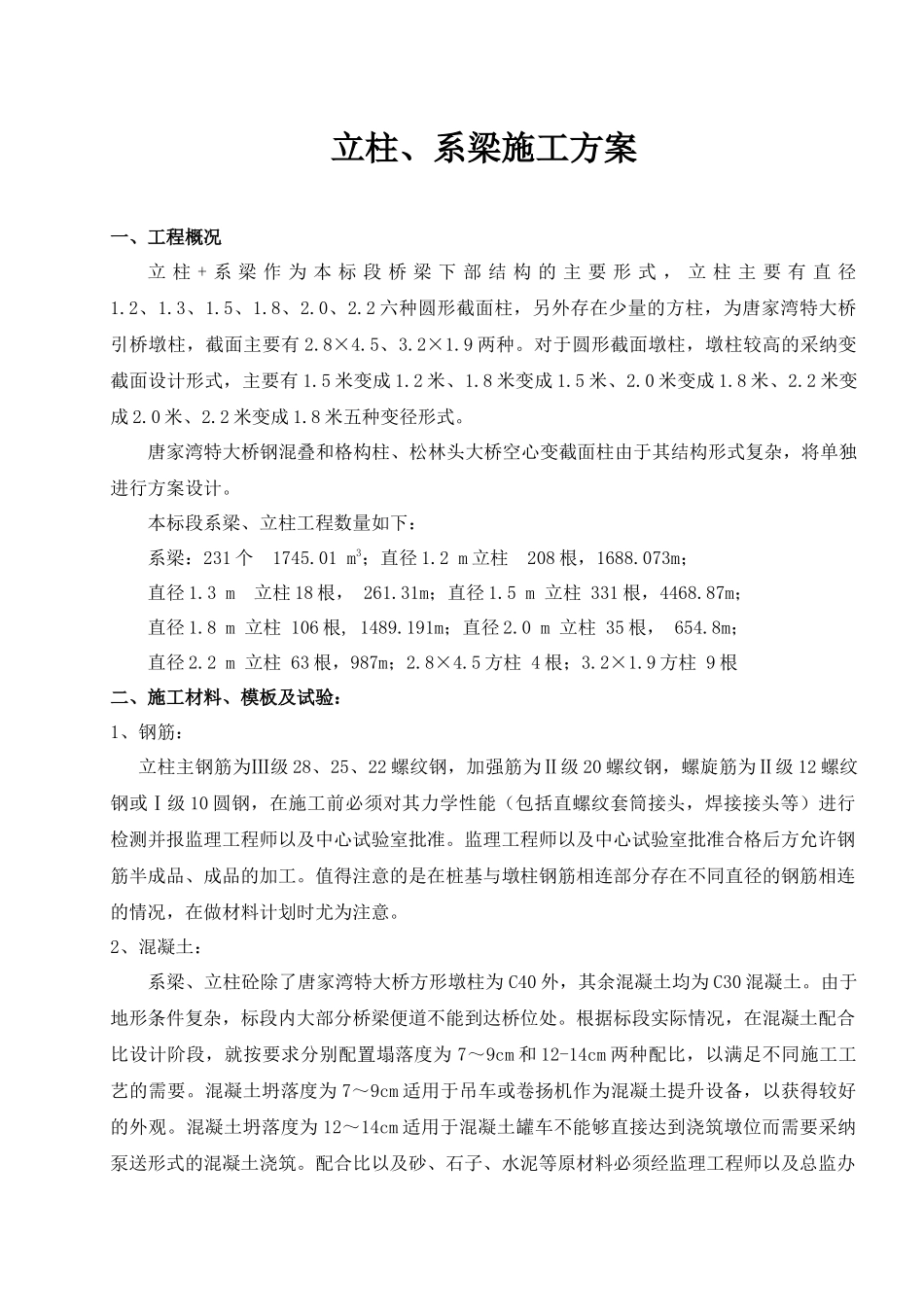

系梁、立柱施工方案_第1页
1/26

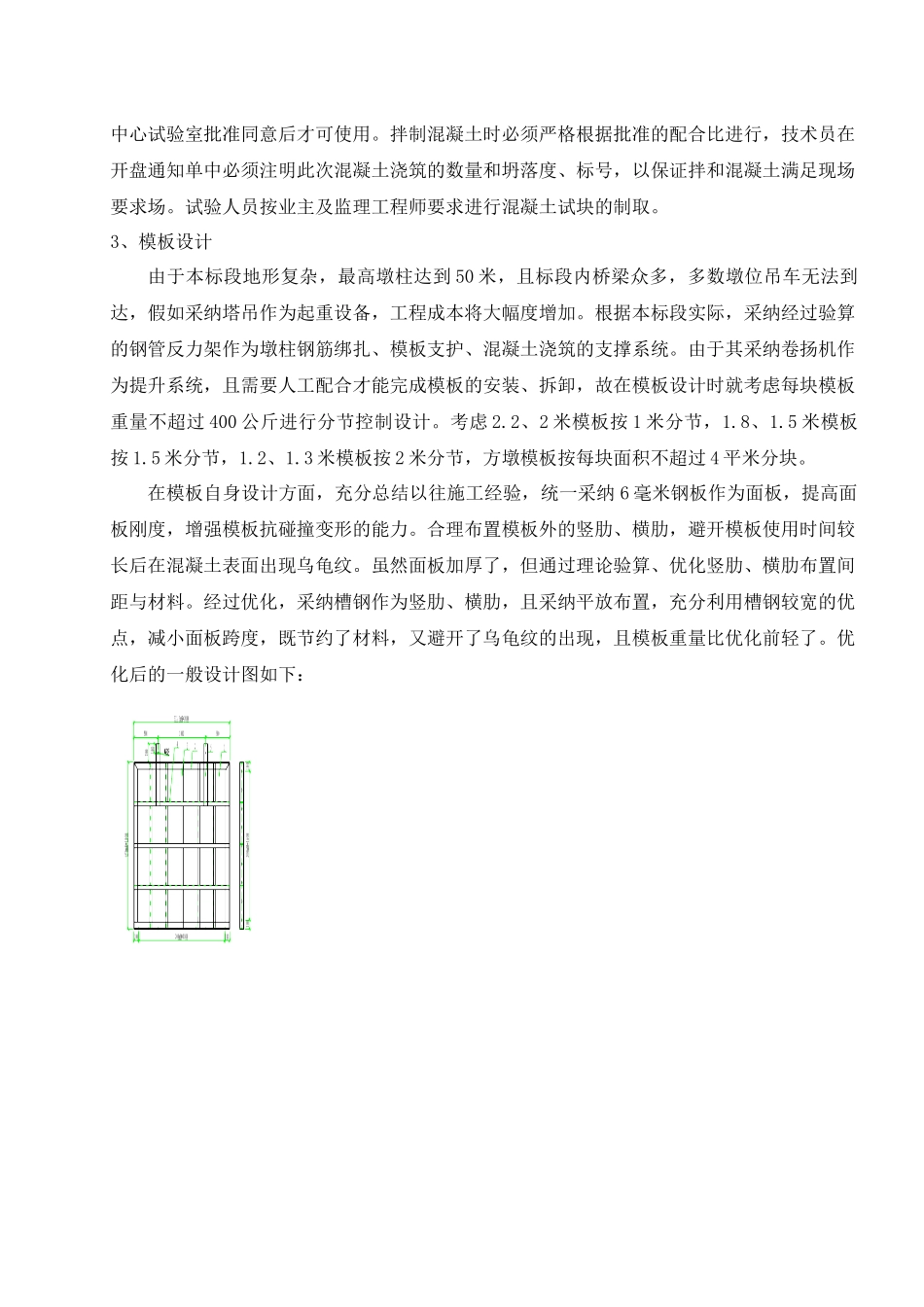

系梁、立柱施工方案_第2页
2/26

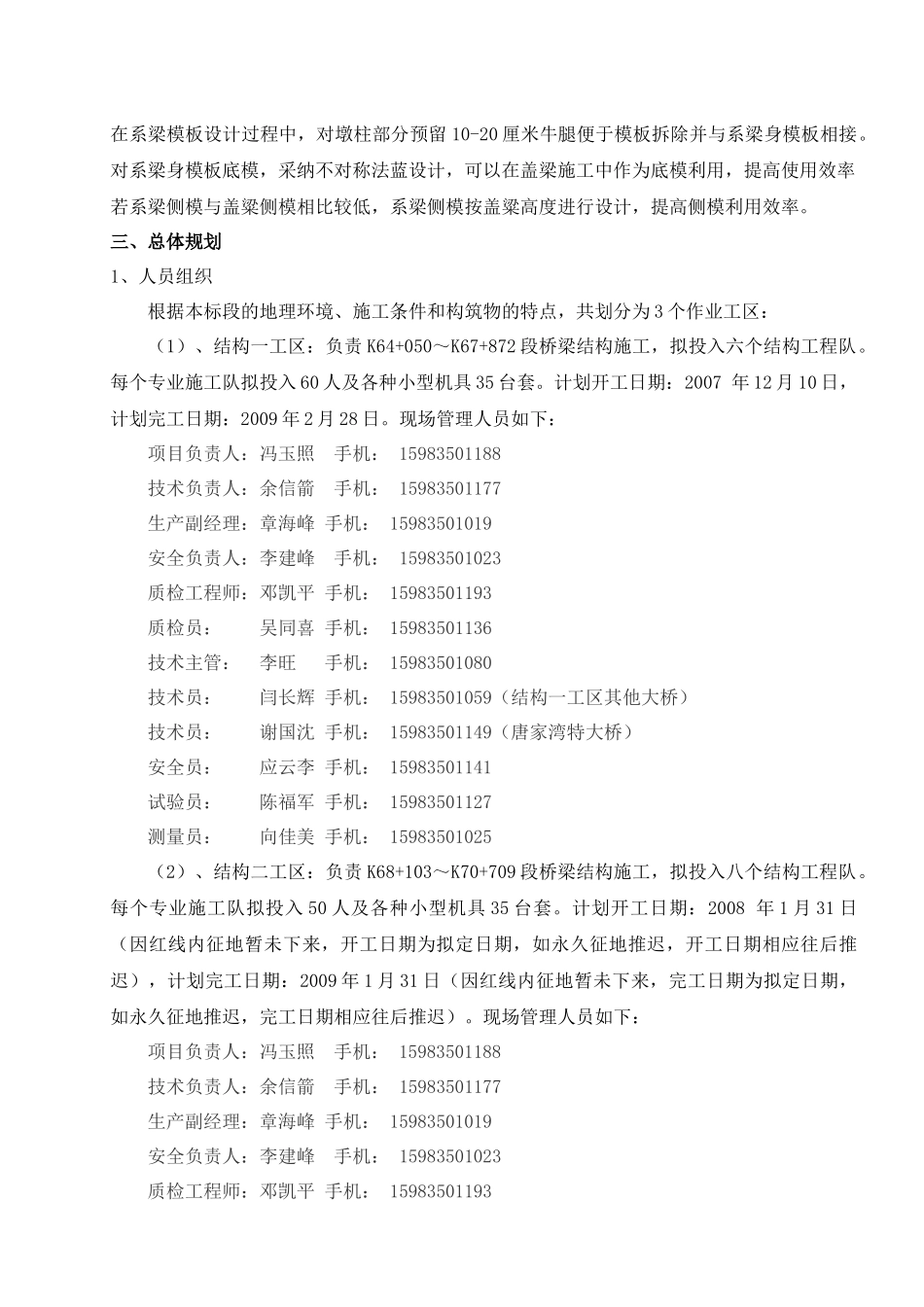

系梁、立柱施工方案_第3页
3/26
立柱、系梁施工方案一、工程概况立 柱 + 系 梁 作 为 本 标 段 桥 梁 下 部 结 构 的 主 要 形 式 , 立 柱 主 要 有 直 径1.2、1.3、1.5、1.8、2.0、2.2 六种圆形截面柱,另外存在少量的方柱,为唐家湾特大桥引桥墩柱,截面主要有 2.8×4.5、3.2×1.9 两种。对于圆形截面墩柱,墩柱较高的采纳变截面设计形式,主要有 1.5 米变成 1.2 米、1.8 米变成 1.5 米、2.0 米变成 1.8 米、2.2 米变成 2.0 米、2.2 米变成 1.8 米五种变径形式。唐家湾特大桥钢混叠和格构柱、松林头大桥空心变截面柱由于其结构形式复杂,将单独进行方案设计。本标段系梁、立柱工程数量如下:系梁:231 个 1745.01 m3;直径 1.2 m 立柱 208 根,1688.073m;直径 1.3 m 立柱 18 根, 261.31m;直径 1.5 m 立柱 331 根,4468.87m;直径 1.8 m 立柱 106 根, 1489.191m;直径 2.0 m 立柱 35 根, 654.8m;直径 2.2 m 立柱 63 根,987m;2.8×4.5 方柱 4 根;3.2×1.9 方柱 9 根二、施工材料、模板及试验:1、钢筋:立柱主钢筋为Ⅲ级 28、25、22 螺纹钢,加强筋为Ⅱ级 20 螺纹钢,螺旋筋为Ⅱ级 12 螺纹钢或Ⅰ级 10 圆钢,在施工前必须对其力学性能(包括直螺纹套筒接头,焊接接头等)进行检测并报监理工程师以及中心试验室批准。监理工程师以及中心试验室批准合格后方允许钢筋半成品、成品的加工。值得注意的是在桩基与墩柱钢筋相连部分存在不同直径的钢筋相连的情况,在做材料计划时尤为注意。2、混凝土:系梁、立柱砼除了唐家湾特大桥方形墩柱为 C40 外,其余混凝土均为 C30 混凝土。由于地形条件复杂,标段内大部分桥梁便道不能到达桥位处。根据标段实际情况,在混凝土配合比设计阶段,就按要求分别配置塌落度为 7~9cm 和 12-14cm 两种配比,以满足不同施工工艺的需要。混凝土坍落度为 7~9cm 适用于吊车或卷扬机作为混凝土提升设备,以获得较好的外观。混凝土坍落度为 12~14cm 适用于混凝土罐车不能够直接达到浇筑墩位而需要采纳泵送形式的混凝土浇筑。配合比以及砂、石子、水泥等原材料必须经监理工程师以及总监办中心试验室批准同意后才可使用。拌制混凝土时必须严格根据批准的配合比进行,技术员在开盘通知单中必须注明此次混凝土浇筑的数量和坍落度、标号,以保证拌和混凝土满足现场要求场。试验人员按业主及监理工程师要求进行混凝土试块的制取。3、模板...
