给水管工程施工设计方案

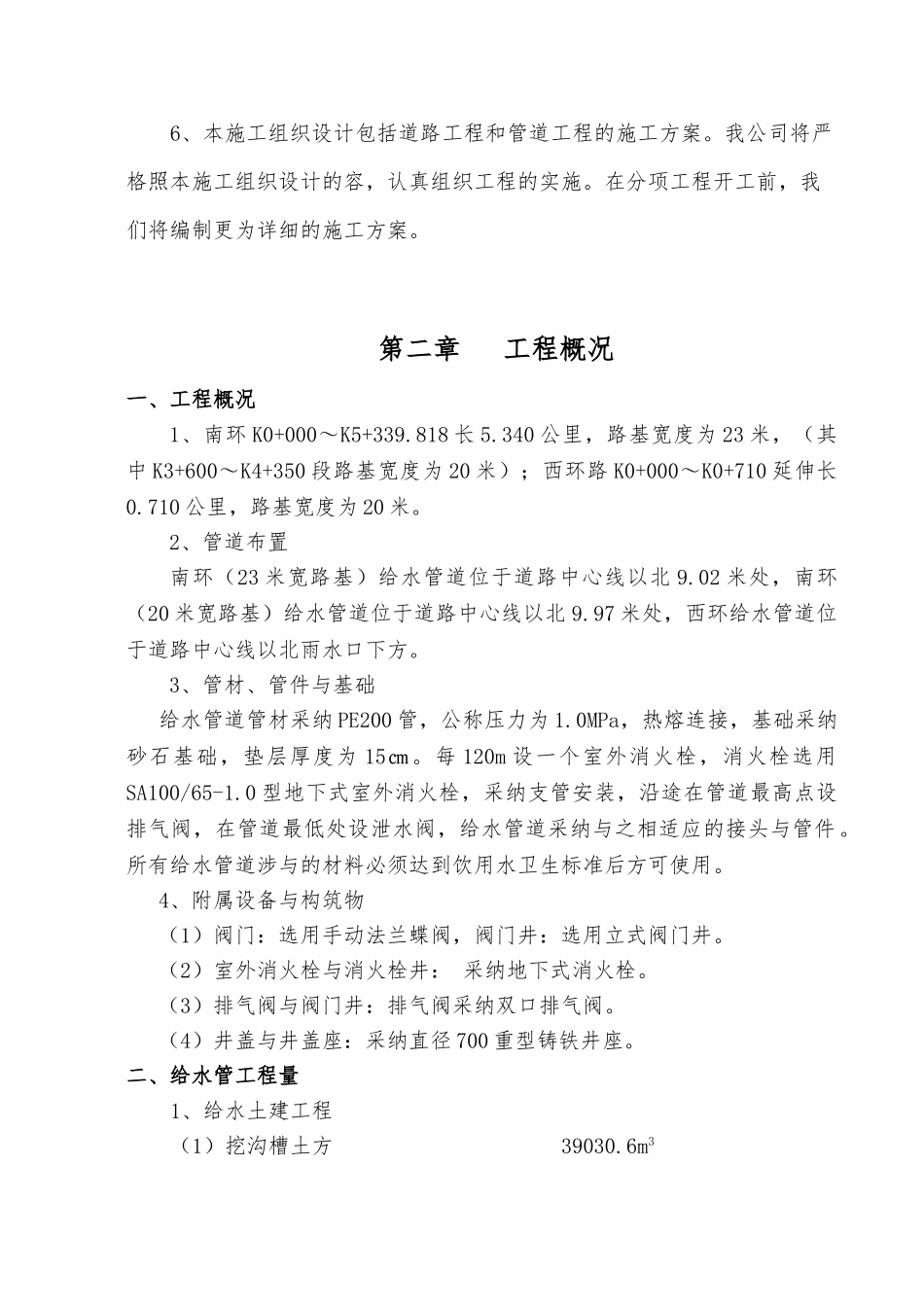

给水管施工组织方案第一章 编制依据一、编制依据 1、繁峙县南循环工程设计图纸；2、《给水排水管道工程施工与验收规》（GB50268-2024）；3、我公司工程技术管理与机械设备装备情况。二、编制说明1、我公司在监理工程师的监督、检查和指导下，严格根据招标文件、设计图纸和技术规的要求，精心组织、精心施工，把繁峙县南循环工程建成优质工程。2、我们的质量目标是确保中标工程一次性交验达到合格工程。施工中，我们将建立健全质量保证体系，精心施工，科学管理，确保质量目标的实现。3、根据本工程设计特点、功能要求，本着对业主资金合理利用，对工程质量的高度责任感，我们的编制原则是“经济、合理、优质、高效”。4、本施工组织设计的编制，由项目部总工程师组织技术负责人、质检、试验、安全等有关人员，共同讨论、商讨、编制。根据本工程特点，力求施工组织设计重点突出，实施性强。5、本施工组织设计是根据施工现场为基础，结合各种施工技术规。为实现畅通工程、提高城市综合运输能力”作贡献。本着“质量第一、安全第一、确保工期，精心组织，精心施工”的宗旨而编制。6、本施工组织设计包括道路工程和管道工程的施工方案。我公司将严格照本施工组织设计的容，认真组织工程的实施。在分项工程开工前，我们将编制更为详细的施工方案。第二章 工程概况一、工程概况1、南环 K0+000～K5+339.818 长 5.340 公里，路基宽度为 23 米，（其中 K3+600～K4+350 段路基宽度为 20 米）；西环路 K0+000～K0+710 延伸长0.710 公里，路基宽度为 20 米。2、管道布置南环（23 米宽路基）给水管道位于道路中心线以北 9.02 米处，南环（20 米宽路基）给水管道位于道路中心线以北 9.97 米处，西环给水管道位于道路中心线以北雨水口下方。3、管材、管件与基础给水管道管材采纳 PE200 管，公称压力为 1.0MPa，热熔连接，基础采纳砂石基础，垫层厚度为 15㎝。每 120m 设一个室外消火栓，消火栓选用SA100/65-1.0 型地下式室外消火栓，采纳支管安装，沿途在管道最高点设排气阀，在管道最低处设泄水阀，给水管道采纳与之相适应的接头与管件。所有给水管道涉与的材料必须达到饮用水卫生标准后方可使用。4、附属设备与构筑物（1）阀门：选用手动法兰蝶阀，阀门井：选用立式阀门井。（2）室外消火栓与消火栓井： 采纳地下式消火栓。（3）排气阀与阀门井：排气阀采纳双口排气阀。（4）井盖与井盖座：采纳直径 700 重型铸铁井座。二、给...
