给水管道平面与纵断面图设计步骤

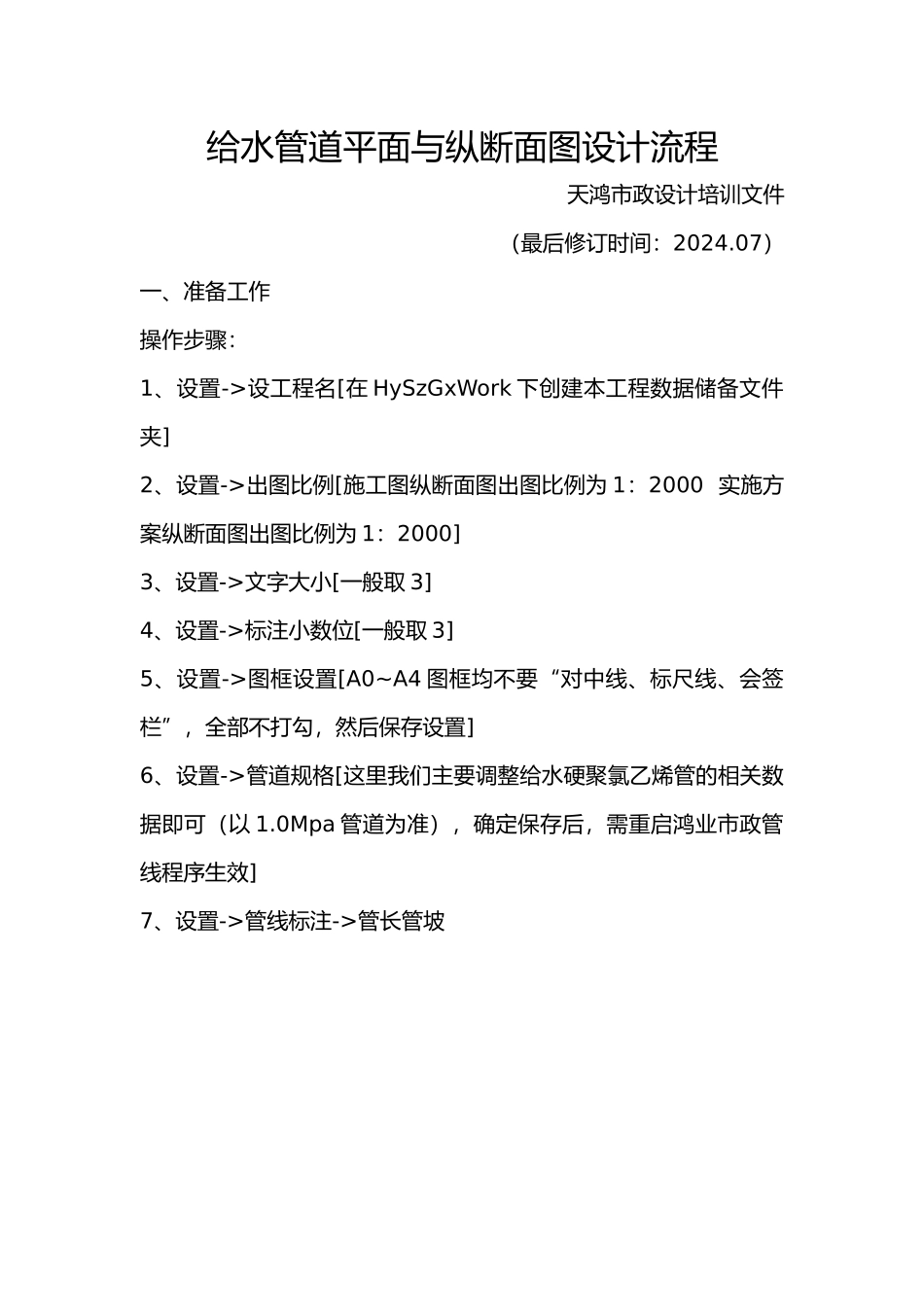

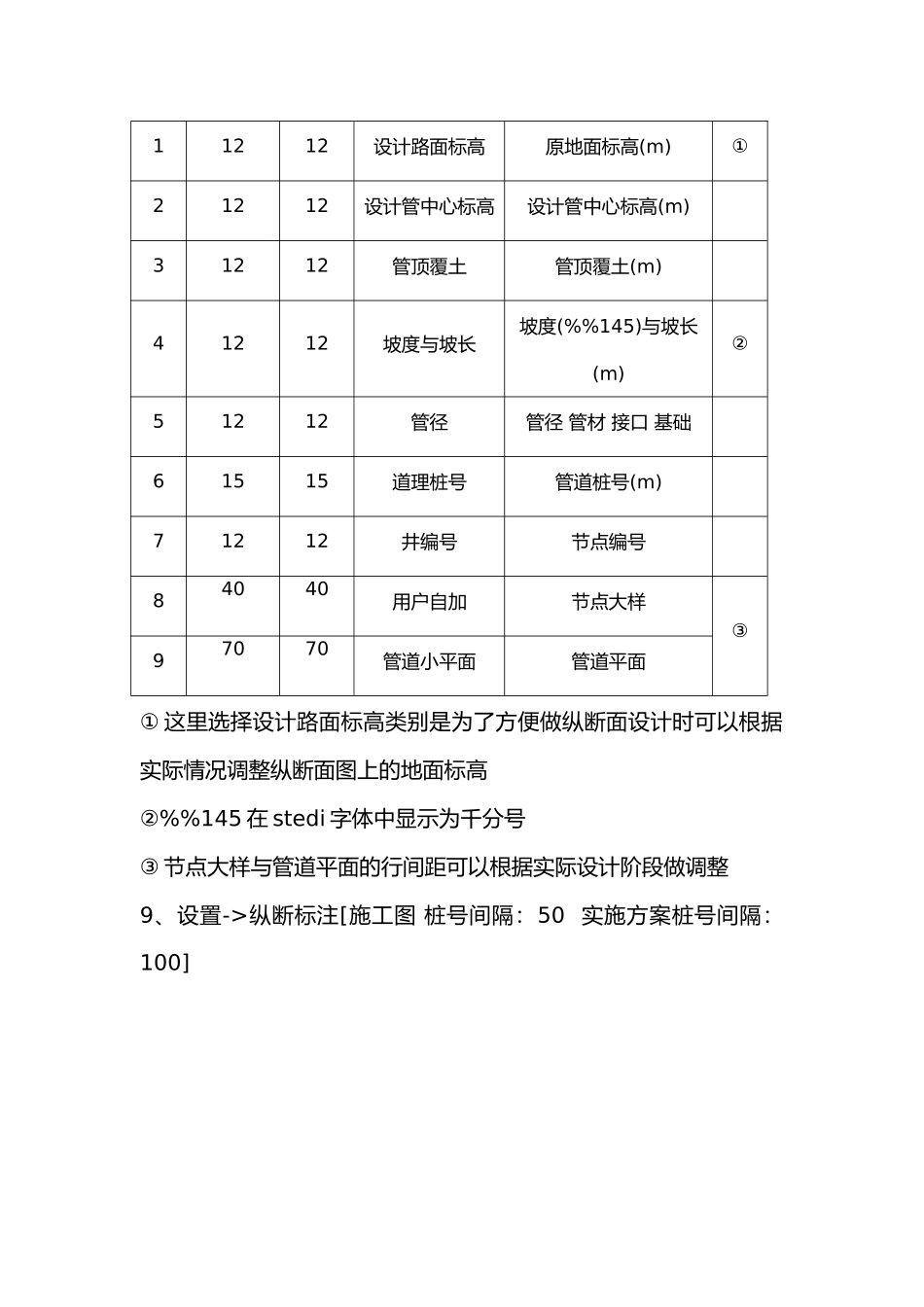

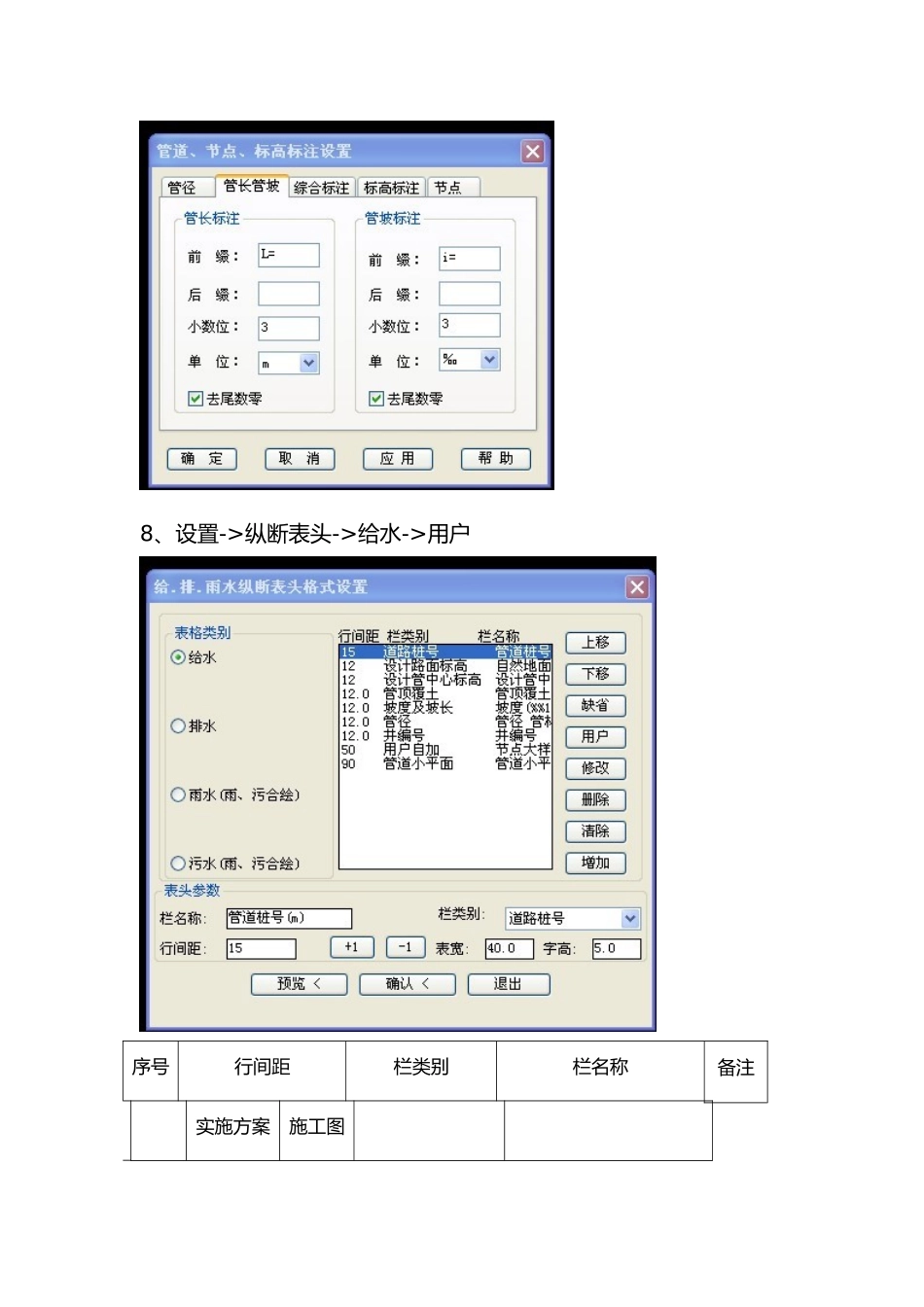

给水管道平面与纵断面图设计流程天鸿市政设计培训文件（最后修订时间：2024.07）一、准备工作操作步骤：1、设置->设工程名[在 HySzGxWork 下创建本工程数据储备文件夹]2、设置->出图比例[施工图纵断面图出图比例为 1：2000 实施方案纵断面图出图比例为 1：2000]3、设置->文字大小[一般取 3]4、设置->标注小数位[一般取 3]5、设置->图框设置[A0~A4 图框均不要“对中线、标尺线、会签栏”，全部不打勾，然后保存设置]6、设置->管道规格[这里我们主要调整给水硬聚氯乙烯管的相关数据即可（以 1.0Mpa 管道为准），确定保存后，需重启鸿业市政管线程序生效]7、设置->管线标注->管长管坡8、设置->纵断表头->给水->用户序号行间距栏类别栏名称备注实施方案施工图11212设计路面标高原地面标高(m)①21212设计管中心标高设计管中心标高(m)31212管顶覆土管顶覆土(m)41212坡度与坡长坡度(%%145)与坡长(m)②51212管径管径 管材 接口 基础61515道理桩号管道桩号(m)71212井编号节点编号84040用户自加节点大样③97070管道小平面管道平面① 这里选择设计路面标高类别是为了方便做纵断面设计时可以根据实际情况调整纵断面图上的地面标高②%%145 在 stedi 字体中显示为千分号③ 节点大样与管道平面的行间距可以根据实际设计阶段做调整9、设置->纵断标注[施工图 桩号间隔：50 实施方案桩号间隔：100]备注：其中步骤 1、2、4、8、9 在不同工程不同设计设计阶段中有不同设置，每次均需重新设置。二、绘制平面与纵断面图操作步骤：1、布置管线采纳 pl 命令布置管线，线段与小幅度曲线均可，尽量直线段越长越好，可减少节点量，减轻后续的工作量。布置完管线后，利用 x 命令打散管线，给水->定给水管2、管道桩号平面->管线桩号->定义给水管线桩号平面->管线桩号->桩号标注设置[通常常用千米桩号、左侧标注->小桩号侧标注，施工图整桩间隔 50，实施方案整桩间隔 100]平面->管线桩号->自动标注管线桩号3、从图面提取地面标高平面->自然地形->自然离散点->文本定义/属性块转[假如自然地形标高数据为属性块，则采纳属性块转]平面->自然标高文件->地图提标高整桩间隔（米）[一般情况下，施工图取 25，实施方案取 50]->生成列表->提取标高存入文件[在一个工程中假如有多条桩号线的时候，注意保存的文件名称应分别进行自定义以示区别]平面->自然转设计[将从图上读取的自然地形标高文件转换成本次工程的设计标高文件]4、布置管道阀门井与消火栓给水->...
