继电保护测试系统专业培训教材

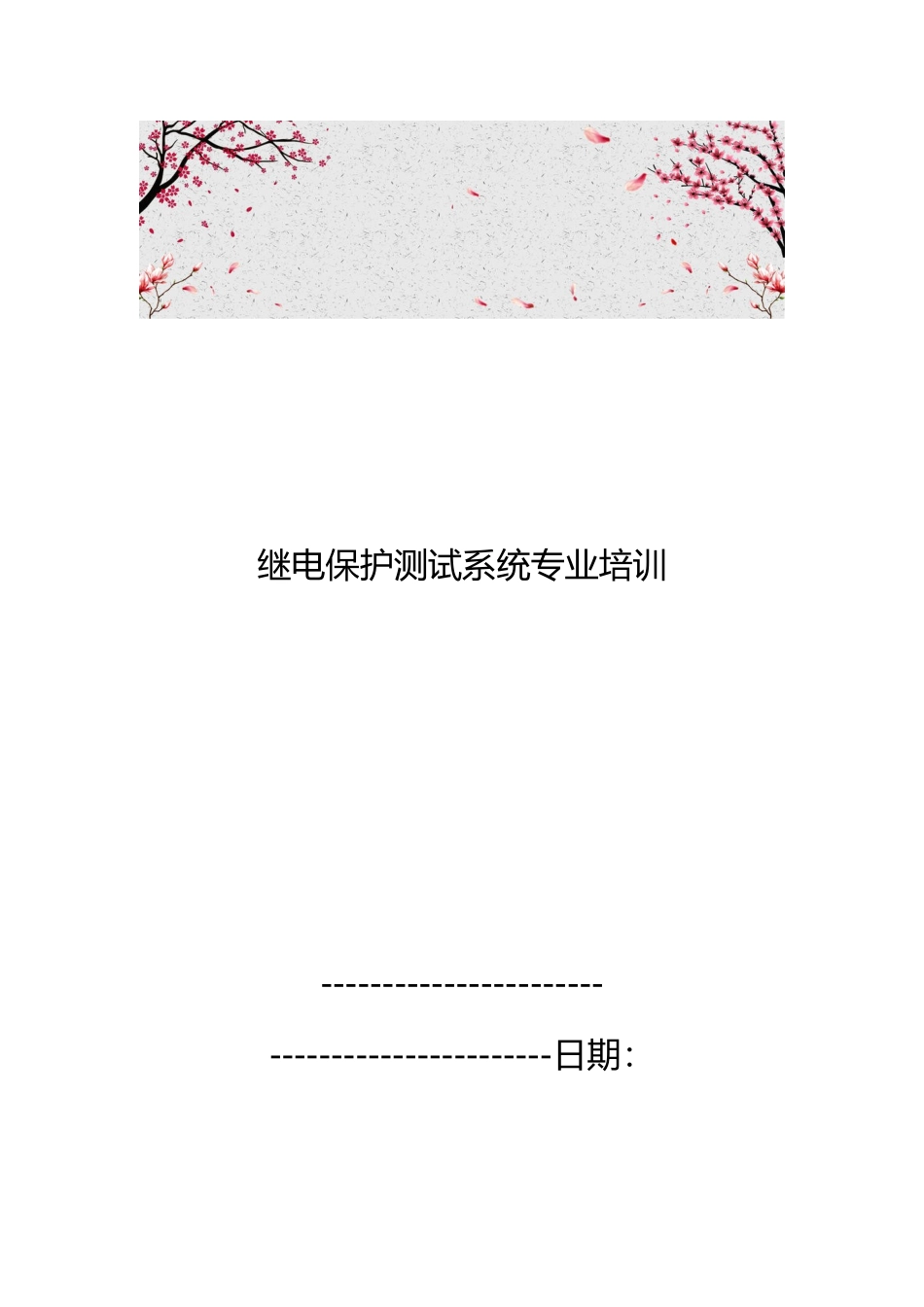

继电保护测试系统专业培训教材_第1页
1/19

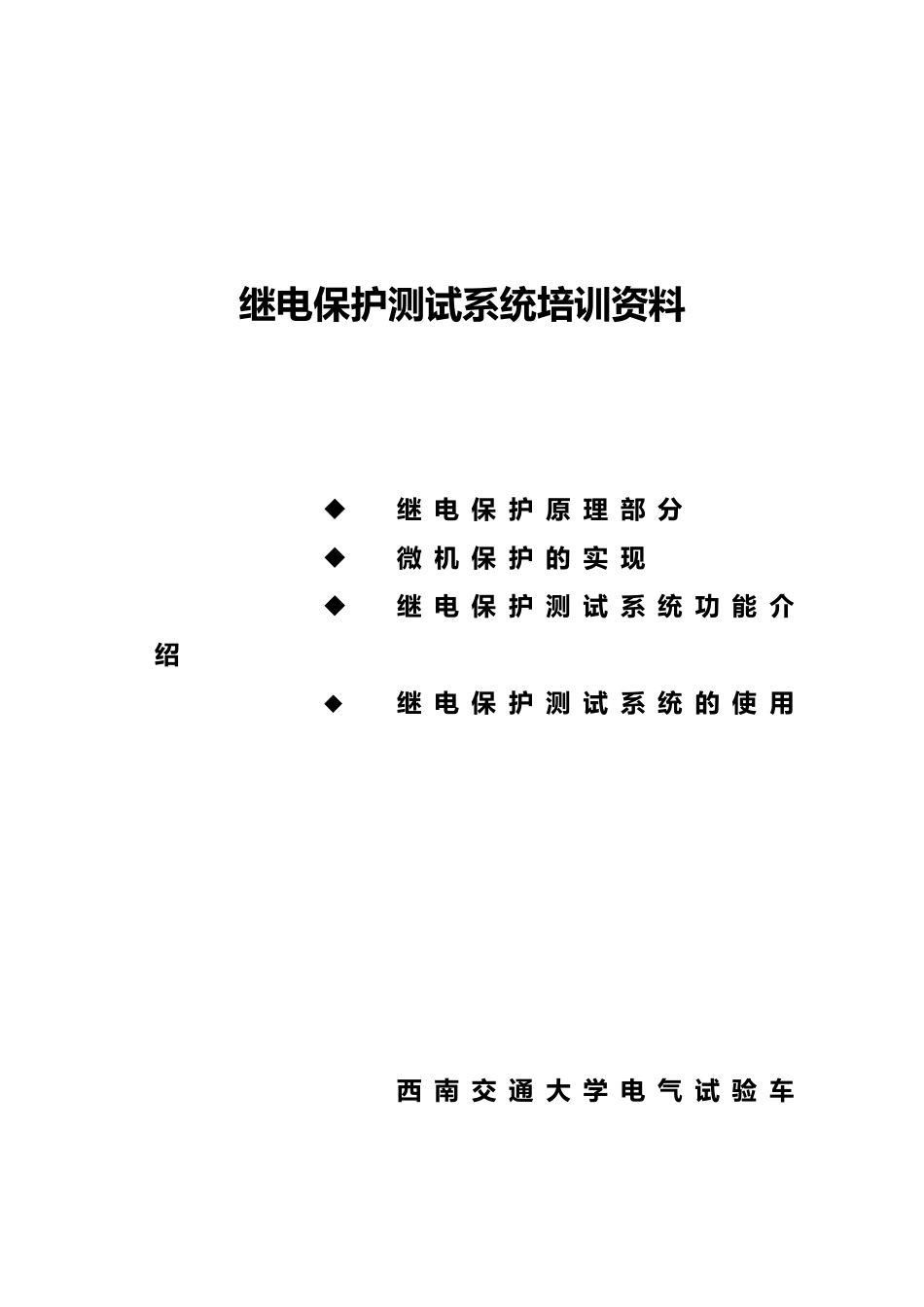

继电保护测试系统专业培训教材_第2页
2/19

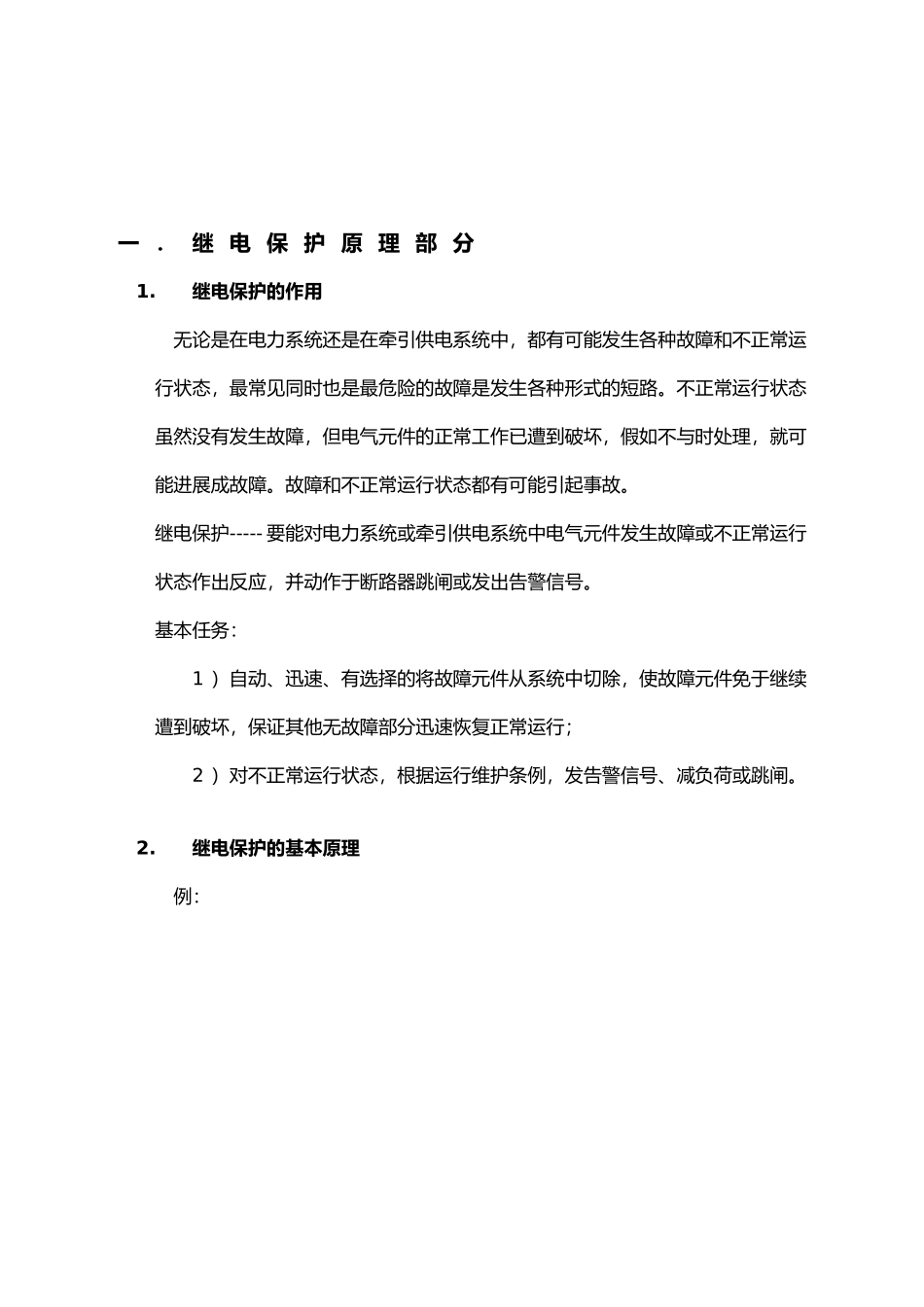

继电保护测试系统专业培训教材_第3页
3/19
继电保护测试系统专业培训----------------------- -----------------------日期:继电保护测试系统培训资料◆继 电 保 护 原 理 部 分◆微 机 保 护 的 实 现◆继 电 保 护 测 试 系 统 功 能 介绍◆继 电 保 护 测 试 系 统 的 使 用西 南 交 通 大 学 电 气 试 验 车一 . 继 电 保 护 原 理 部 分1.继电保护的作用无论是在电力系统还是在牵引供电系统中,都有可能发生各种故障和不正常运行状态,最常见同时也是最危险的故障是发生各种形式的短路。不正常运行状态虽然没有发生故障,但电气元件的正常工作已遭到破坏,假如不与时处理,就可能进展成故障。故障和不正常运行状态都有可能引起事故。继电保护----- 要能对电力系统或牵引供电系统中电气元件发生故障或不正常运行状态作出反应,并动作于断路器跳闸或发出告警信号。基本任务:1 )自动、迅速、有选择的将故障元件从系统中切除,使故障元件免于继续遭到破坏,保证其他无故障部分迅速恢复正常运行;2 )对不正常运行状态,根据运行维护条例,发告警信号、减负荷或跳闸。2.继电保护的基本原理例: 单侧电源网络接线(a)正常运行情况;(b)d 点短路情况正常状态下:每条线路上都流过负荷电流If ,越靠近电源端的线路上的负荷电流越大。同时,各变电所母线上的电压,一般都在额定电压±5%~10% 的围变化,且靠近于电源端母线上的电压较高。当系统发生故障时,假定在线路BC 上发生短路,则短路点电压Ud 降到零,从电源到短路点之间将流过很大的短路电流Id,各变电所母线上的电压也将在不同程度上有很大的降低,距离短路点越近时降低得越多。在一般情况下,发生短路之后,总是伴随着电流的增大,电压的降低,线路始端测量阻抗的减小,以与电压与电流之间相位的变化。因此,利用正常运行与故障时这些基本参数的区别,便可以构成各种不同原理的继电保护。例如:1 )反应于电流增大而动作的电流速断保护和过电流保护2 )反应于电压降低而动作的低电压保护3 )反应于短路点到保护安装地点之间的距离(或测量阻抗的减小)而动作的距离保护(或阻抗保护)此外,利用单个电气元件在部故障和正常运行时,两侧电流相位或功率方向的差别,可以构成各种差动原理的保护。如变压器的差动保护,线路的纵联差动保护、高频保护等。差动原理的保护只能对被保护元件的部故障做出反应,而不反应外部故障。3.继电保护的四个基本要求动作于跳闸的继电...
