综合布线系统施工作业标准

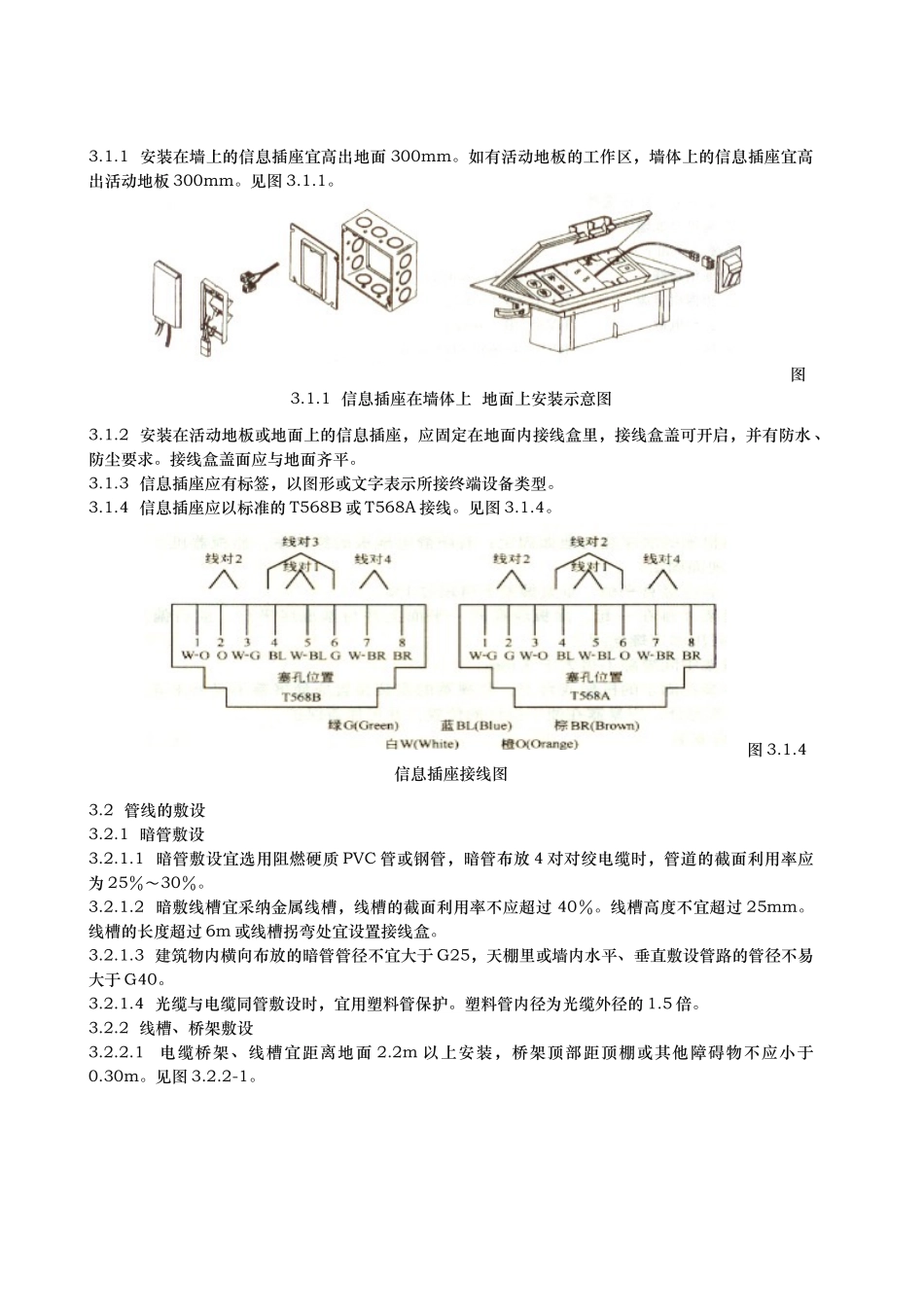

江西合力泰科技有限公司综合布线系统施工作业标准（HOLITECH_IT_202401）1 适用范围本标准适用于江西合力泰科技有限公司建筑群信息化综合布线系统工程。2 施工准备2.1 材料、设备2.1.1 传输部分：对绞电缆、光缆、光纤连接头、光纤耦合器等。2.1.2 机房部分：交接箱、机柜、各类配线架、配线模块、跳线等。2.1.3 终端部分：信息插座、光纤插座、8 位模块式通用插座、多用户信息插座。2.1.4 上述设备材料的规格、型号、数量应符合设计及合同要求，并附有出厂质量检验合格证、性能检验报告及“CCC”认证标识等。电缆所附标志、标签内容应齐全、清楚。2.1.5 镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。2.1.6 其他材料：接线盒、地面插座、塑料线槽及其附件。塑料线槽其敷设场所的环境温度不得低于-15℃，其阻燃性能氧指数不应低于 27％。2.2 机具设备2.2.1 安装器具：煨管器、液压开孔器、套丝机、钢锯、电工组合工具、射钉枪、拉铆枪、手电钻、台钻、高凳等。2.2.2 测试器具：网络测试仪、光时域反射仪、万用表、兆欧表、铅笔、皮尺、水平尺、小线、线坠等。2.2.3 专用工具：剥线器、压线工具、光纤熔接机、显微镜、切割工具、玻璃磨光盘、烘干箱。2.3 作业条件2.3.1 线缆沟、槽、管、箱、盒施工完毕。2.3.2 土建装修工程完工，线路全部贯穿。2.3.3 配线间、设备间的环境温度、湿度、照度等均应符合设计要求，通风良好，且室内无危险物品 ，消防器材齐全。2.4 技术准备2.4.1 施工图纸齐全。2.4.2 施工方案编制完毕并经审批。 2.4.3 施工前应组织施工人员熟悉图纸、方案及专业设备安装使用说明书，并进行有针对性的培训及安全、技术交底。3 施工工艺流程与操作方法综合布线系统可分为建筑群子系统、干线（垂直）子系统、配线（水平）子系统、设备间子系统 、管理子系统和工作区子系统。工作区子系统由信息插座、信息终端设备及相应的适配器、连线组成。3.1 信息插座的安装信息插座根据不同环境、不同需要可以安装在墙体上、地面和活动地板上。安装时应注意以下几点。3.1.1 安装在墙上的信息插座宜高出地面 300mm。如有活动地板的工作区，墙体上的信息插座宜高出活动地板 300mm。见图 3.1.1。图3.1.1 信息插座在墙体上 地面上安装示意图3.1.2 安装在活动地板或地面上的信息插座，应固定在地面内接线盒里，接线盒盖可开启，并有防水 、防尘要求。接线盒盖面应与地面齐平。3.1.3 信息插座应...
