脚手架搭设规范标准[详]

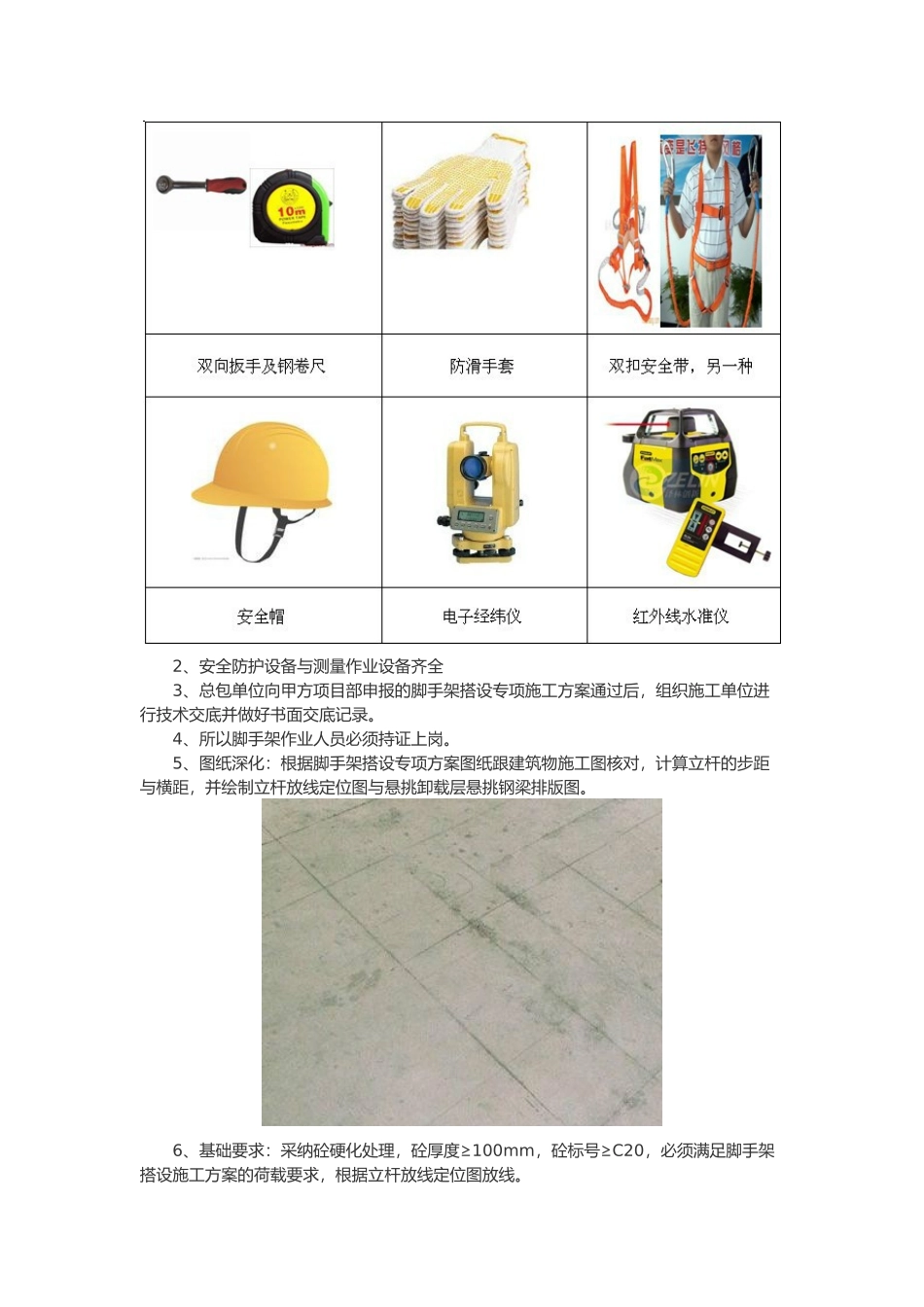

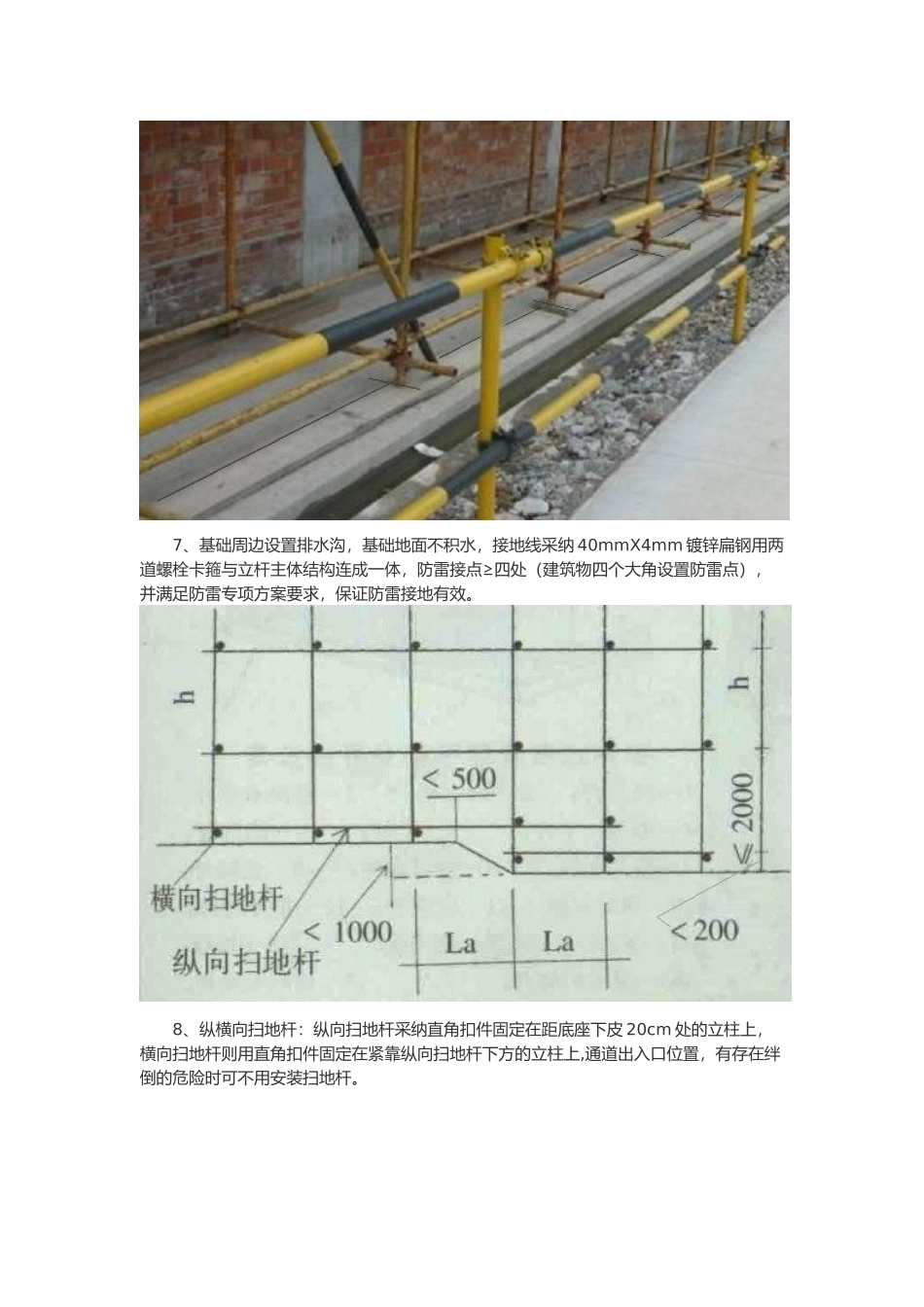

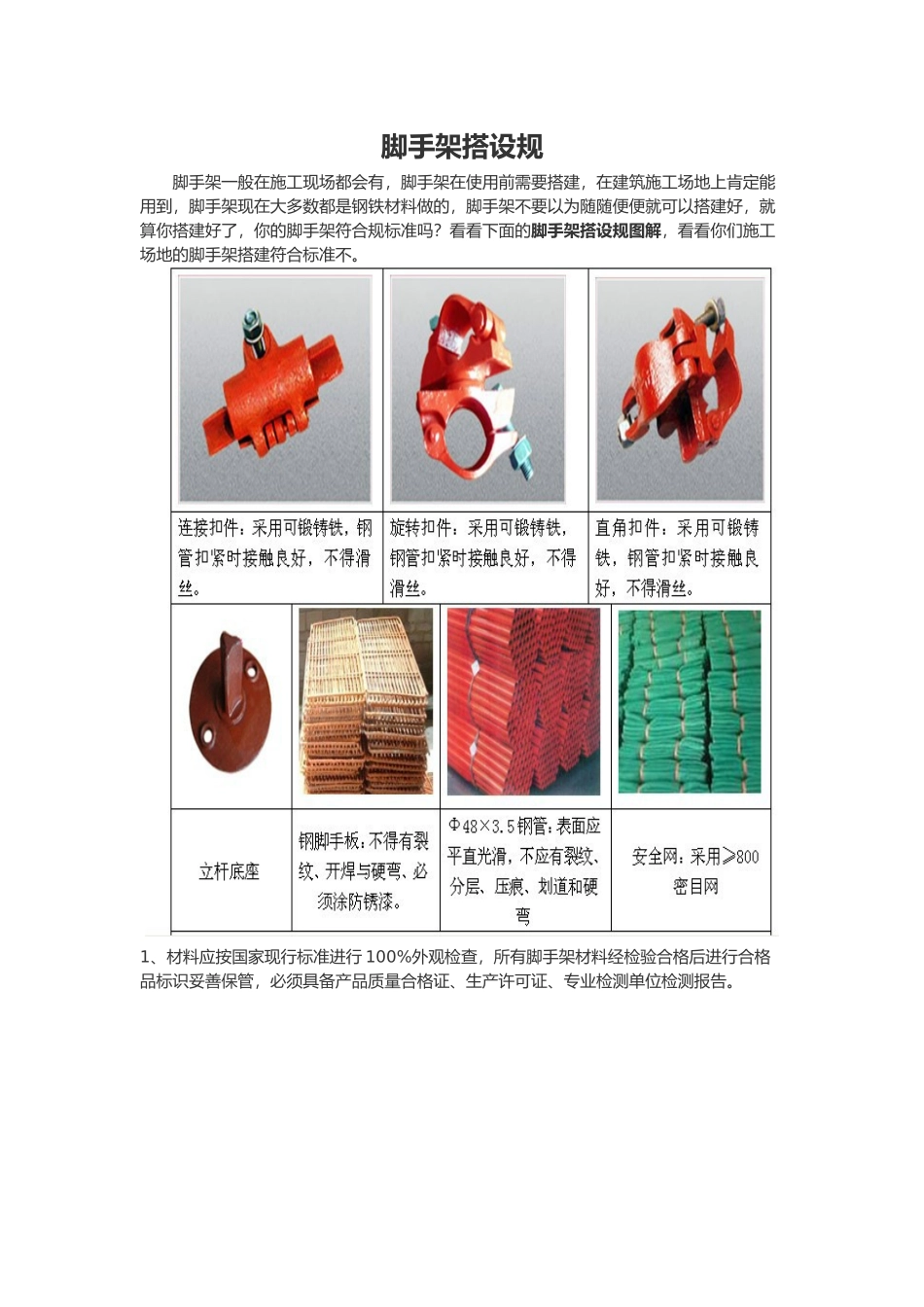

脚手架搭设规 脚手架一般在施工现场都会有，脚手架在使用前需要搭建，在建筑施工场地上肯定能用到，脚手架现在大多数都是钢铁材料做的，脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规标准吗？看看下面的脚手架搭设规图解，看看你们施工场地的脚手架搭建符合标准不。1、材料应按国家现行标准进行 100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。 2、安全防护设备与测量作业设备齐全 3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。 4、所以脚手架作业人员必须持证上岗。 5、图纸深化：根据脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距与横距，并绘制立杆放线定位图与悬挑卸载层悬挑钢梁排版图。 6、基础要求：采纳砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，根据立杆放线定位图放线。 7、基础周边设置排水沟，基础地面不积水，接地线采纳 40mmХ4mm 镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。 8、纵横向扫地杆：纵向扫地杆采纳直角扣件固定在距底座下皮 20cm 处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。 9、立杆两个相邻立柱接头避开出现在同步同跨，并在高度方向错开的距离不小于500mm。 10、纵向水平杆相邻接头水平距离不小于 500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨。 11、剪刀撑斜杆的接长采纳扣件进行搭接。长度不少于 1 米，不小于 3 个扣件 12、对头铺设的脚手板接头下面必须设置两根小横杆，板端距小横杆 100～150mm。 13、搭接的脚手板必须搭在小横杆上，搭接长度不小于 200mm。拐弯处的脚手板必须交叉搭铺，，接缝的搭接长度 a≥100mm,L≥200mm，每脚手板必须四点绑扎。 14、脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。 15、主节点处各扣件中心点距离要求：a≤150mm。（1、立杆 2、纵向水平杆 3、横向水平杆 4、剪力撑） 16、连墙件采纳刚性连接，按两步三跨设置，但要满足连墙杆覆盖面积≤27m2,在结构砼侧面预埋 Φ20 钢筋，钢筋预埋长度与与焊接宽度...
