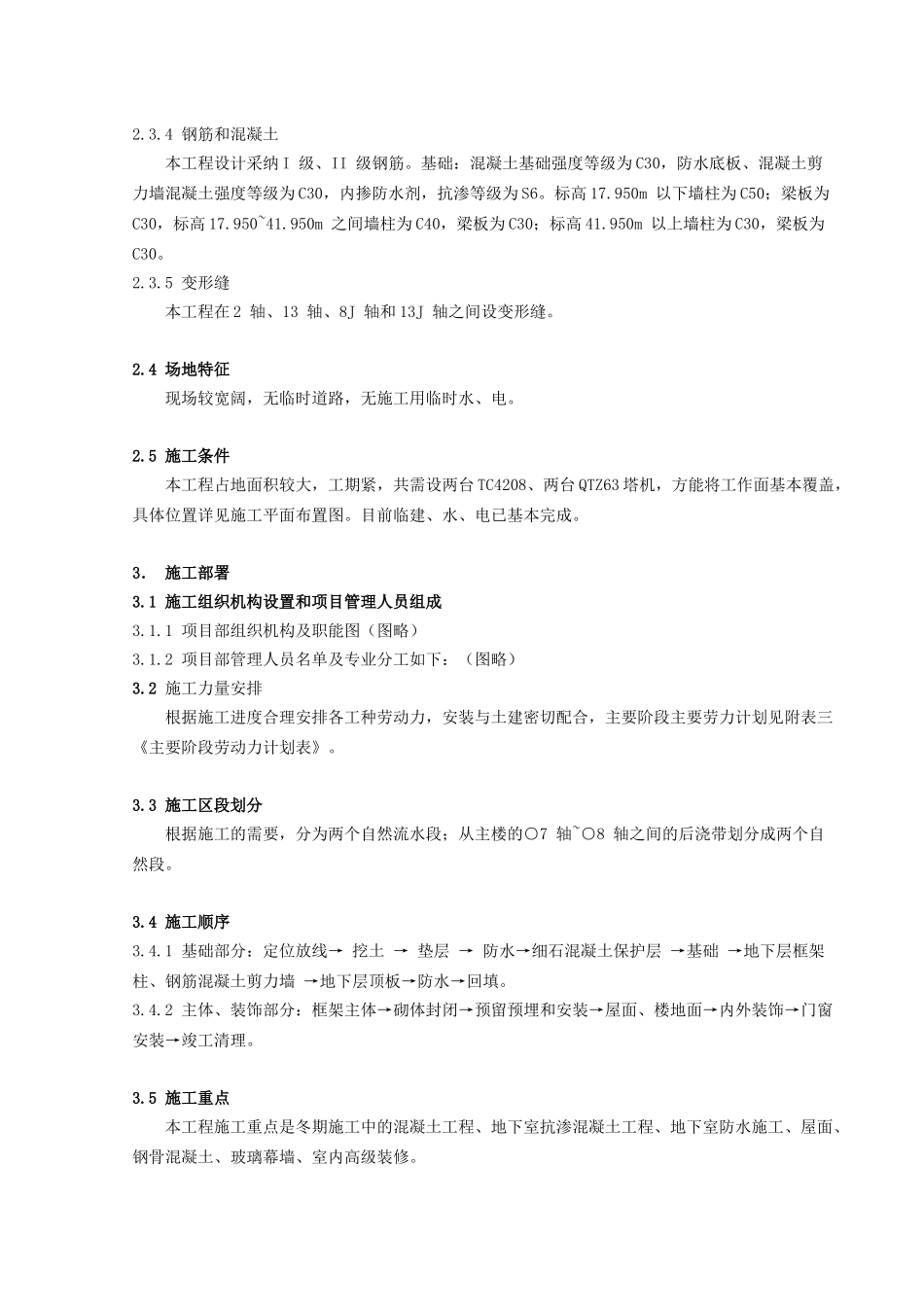

1． 编制依据1.1 投标时的《施工组织设计》。1.2 《项目管理目标责任书》。1.3 工程项目的施工图。1.4 施工合同、现场情况及相关文件。1.5 国家现行有关法律规范、标准及省市有关规定，企业技术标准及管理标准（具体详见附表一表略）２．工程概况2.1 建设概况建设单位：XX 行政中心筹建办公室；设计单位：XX 建筑设计讨论院；监理单位：XX 监理有限公司；施工单位：烟台建设集团第四建安分公司。工程位于 XX 城市新区，建筑面积为 71762 ㎡。地下一层，地上十九层，建筑最大高度84.750m,设计 ±0.000 为黄海高程 32.95m。2.2 建筑特征2.2.1 建筑构造2.2.1.1 墙体地下一层为 C30 、S6 的钢筋混凝土自防水剪力墙，地上为加气混凝土砌块。2.2.1.2 屋面屋面分为上人屋面、非上人屋面和屋顶花园。2.2.1.3 内外墙面外墙为幕墙体系墙面，分为石材、玻璃和铝板墙面。内墙分为涂料、面砖、花岗石和吸音墙面。2.2.1.4 楼地面楼地面分为花岗岩、地毯、防滑地砖、树脂水泥和水泥地面。门厅、走廊为花岗岩，会议室为地毯、办公室、卫生间为防滑地砖、楼梯为树脂水泥，设备机房为水泥地面。2.2.1.5 顶棚顶棚分为涂料、轻钢龙骨防潮石膏板和穿孔铝板吊顶。2.3 结构特征2.3.1 本工程建筑类别为Ⅰ级，设防烈度为 7 度，安全等级为二级，耐火等级为一级，建筑地下防水等级为Ⅱ级，建筑屋面防水等级为二级，建筑耐久年限为 50 年。2.3.2 结构体系和结构类型本工程为现浇钢筋混凝土框架—筒体结构，部分梁为预应力结构。2.3.3 基础类型本工程基础为灌注桩+基础梁+片筏，采纳两道防水措施，即：第一道为 2mm 的 PVC 防水卷材，第二道为自防水钢筋混凝土底板。2.3.4 钢筋和混凝土本工程设计采纳 I 级、II 级钢筋。基础：混凝土基础强度等级为 C30，防水底板、混凝土剪力墙混凝土强度等级为 C30，内掺防水剂，抗渗等级为 S6。标高 17.950m 以下墙柱为 C50；梁板为 C30，标高 17.950~41.950m 之间墙柱为 C40，梁板为 C30；标高 41.950m 以上墙柱为 C30，梁板为 C30。2.3.5 变形缝本工程在 2 轴、13 轴、8J 轴和 13J 轴之间设变形缝。2.4 场地特征现场较宽阔，无临时道路，无施工用临时水、电。2.5 施工条件本工程占地面积较大，工期紧，共需设两台 TC4208、两台 QTZ63 塔机，方能将工作面基本覆盖，具体位置详见施工平面布置图。目前临建、水、电已基本完成。3． 施工部署3.1 施工组织机构设置和...
