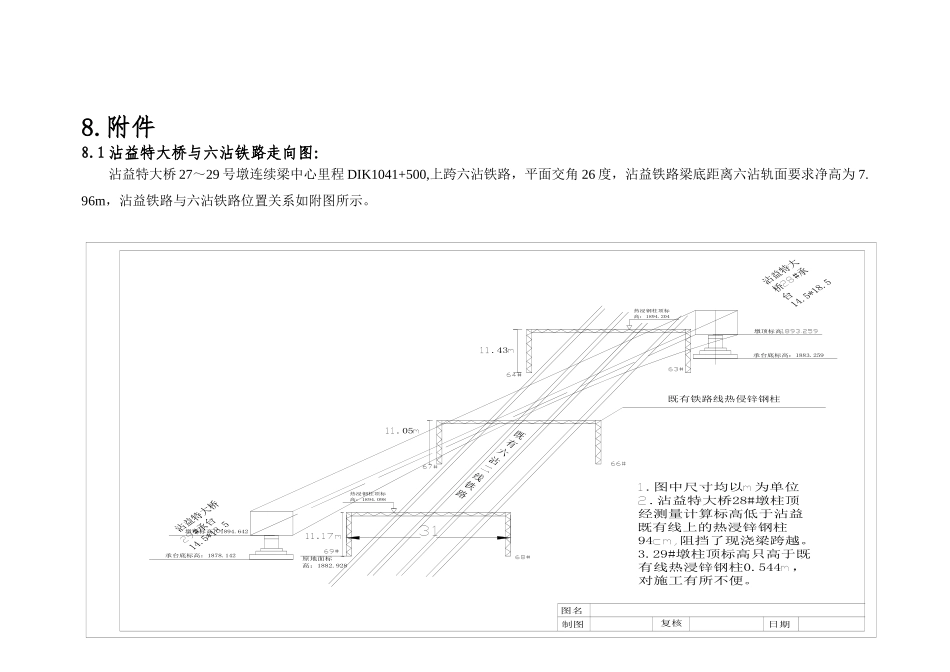

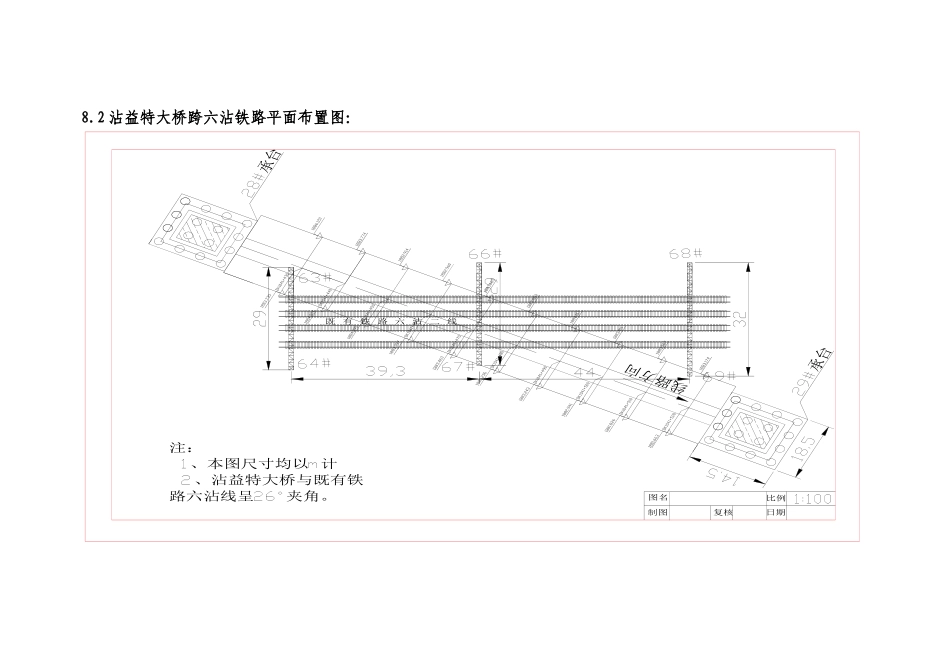

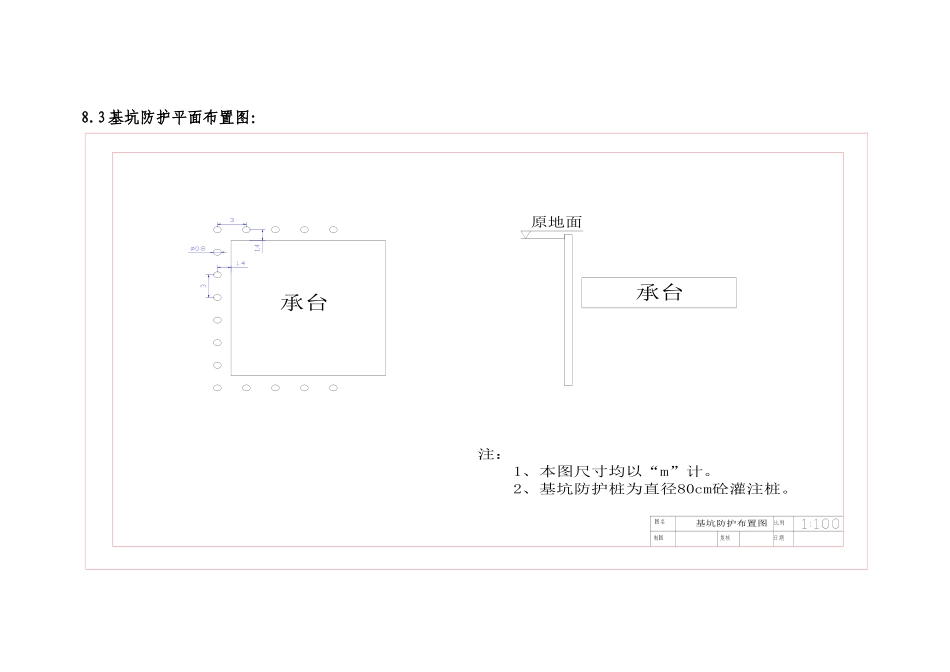

8.附件8.1 沾益特大桥与六沾铁路走向图：沾益特大桥 27～29 号墩连续梁中心里程 DIK1041+500,上跨六沾铁路，平面交角 26 度，沾益铁路梁底距离六沾轨面要求净高为 7.96m，沾益铁路与六沾铁路位置关系如附图所示。既有铁路线热侵锌钢柱日期制图图名复核.43.05.原地面标高：1882.928墩顶标高承台底标高：1878.142.图中尺寸均以为单位.沾益特大桥28#墩柱顶经测量计算标高低于沾益既有线上的热浸锌钢柱94阻挡了现浇梁跨越。3.29#墩柱顶标高只高于既有线热浸锌钢柱0.544，对施工有所不便。墩顶标高：1894.642热浸钢柱顶标高：1894.098热浸钢柱顶标高：1894.204承台底标高：1883.2598.2 沾益特大桥跨六沾铁路平面布置图：注：、本图尺寸均以计、沾益特大桥与既有铁路六沾线呈夹角。图名制图复核日期比例既有铁路六沾二线8.3 基坑防护平面布置图：承台承台注： 1、本图尺寸均以“m”计。 2、基坑防护桩为直径80cm砼灌注桩。原地面基坑防护布置图8.4 墩顶 0#块膺架计算书 1.计算依据《连续梁施工设计图》《结构力学》、《材料力学》、《桥梁工程》《铁路桥梁钢结构设计法律规范》（TB10002.2-2024）《路桥施工计算手册》（周兴水等著，人民交通出版社）《铁路桥涵设计基本法律规范》(TB10002.1-2024)《铁路混凝土工程施工技术指南》（TZ210-2024）《铁路混凝土与砌体工程施工法律规范》(TB10210-2001) 2.支架结构材料参数1) 木材（A-2 红杉木）：顺纹弯应力 弯曲剪应力 弹性模量 2) Q235 钢材(依据现行《铁路桥梁钢结构设计法律规范》(TB10002.2-2024)取值)：拉压应力 弯曲应力 剪应力 弹性模量 3.基本资料0#块长度 12m（4.5+3.0+4.5m），墩顶处箱梁高 6.65m，端头箱梁高 5.958m，箱梁底板宽6.7m，顶板宽 12.0m， 0#块砼重 192.5t，1#块分别重 112.6t。0#块重约 650t。图 1 0 号块重量分配 4.支架结构支架结构见下图：支架结构图 5.计算荷载种类及组合(1)计算荷载种类① 新浇砼容重按 26kN/m3 计算，超灌系数取 1.05；② 模板、支架自重：按实际材料、尺寸计算；③ 施工人员、施工料具堆放、运输荷载: ④ 倾倒混凝土时产生的冲击荷载： ⑤ 振捣混凝土产生的荷载: (2) 荷载组合：计算强度时:p1=++++① ② ③ ④ ⑤计算刚度时:p2=+① ② 6.支架结构检算(1)方木计算采纳红衫木，纵桥向间距 45cm，偏安全按简支梁计算，腹板下方木计算跨度 L=0.3m，底板下计算跨度 L=0.5m。1）腹板下方木计算混凝...
